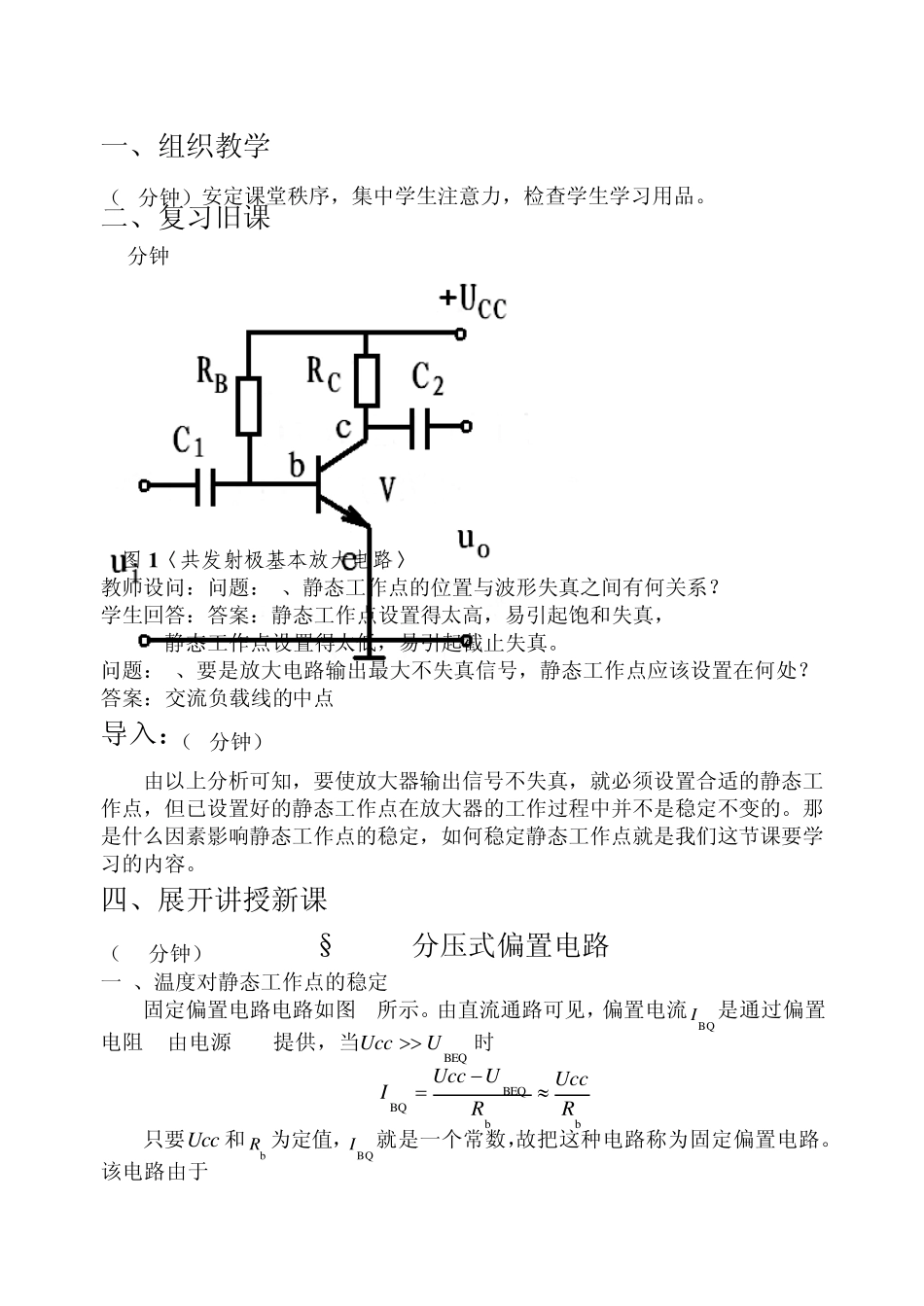

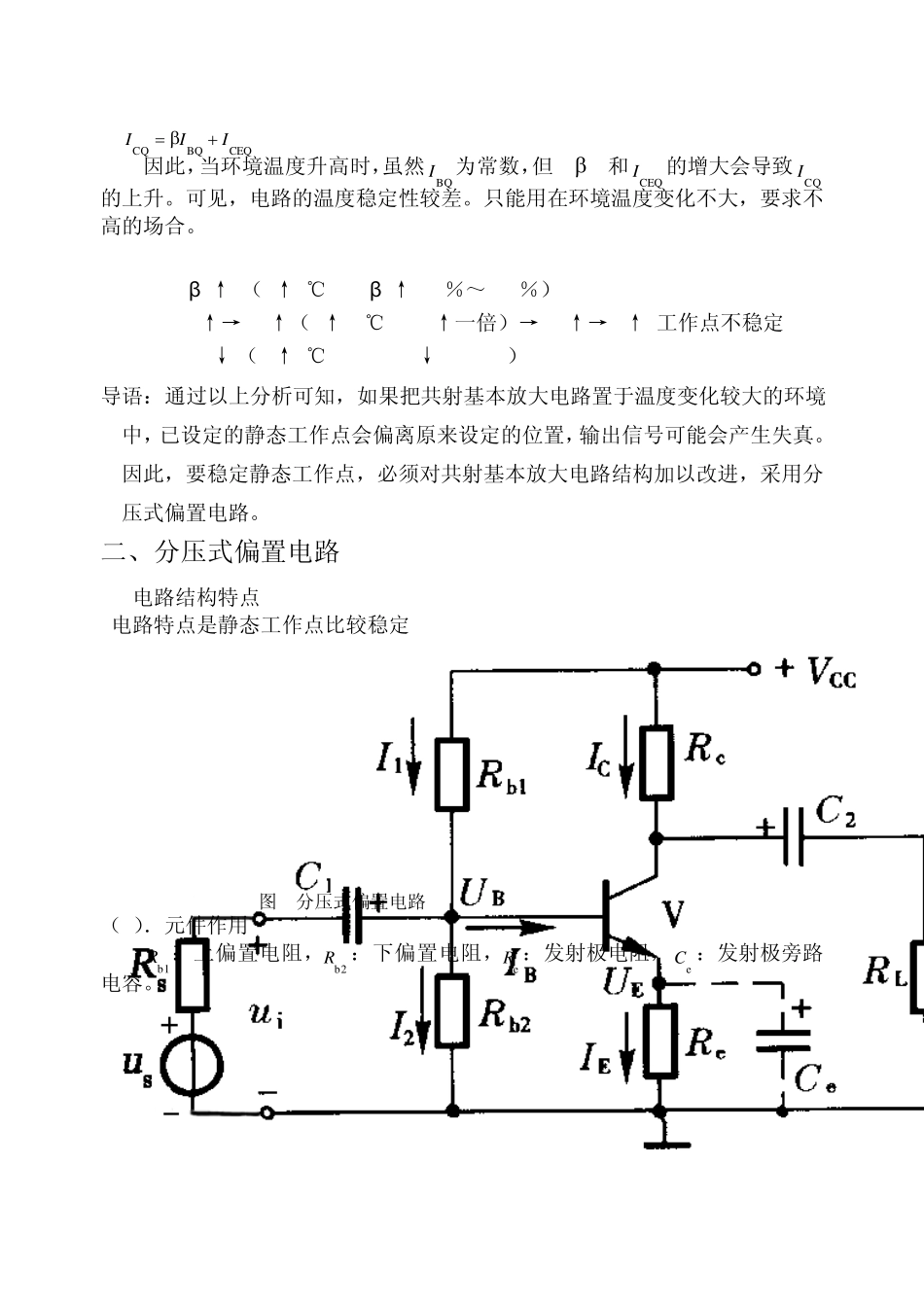

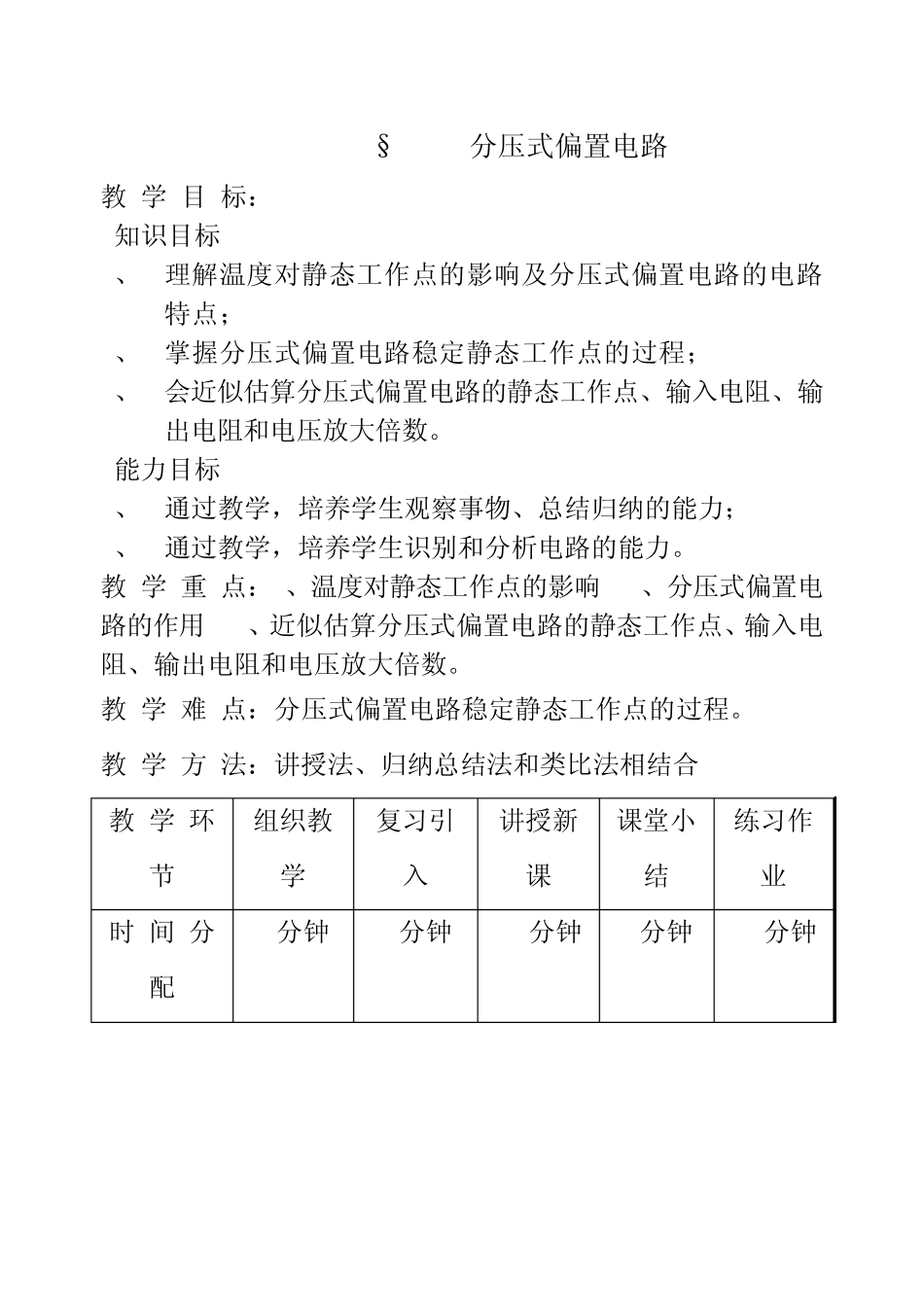

§2-3 分压式偏置电路 教 学 目 标： [知识目标] 1、 理解温度对静态工作点的影响及分压式偏置电路的电路特点； 2、 掌握分压式偏置电路稳定静态工作点的过程； 3、 会近似估算分压式偏置电路的静态工作点、输入电阻、输出电阻和电压放大倍数。 [能力目标] 1、 通过教学，培养学生观察事物、总结归纳的能力； 2、 通过教学，培养学生识别和分析电路的能力。 教 学 重 点：1、温度对静态工作点的影响 2、分压式偏置电路的作用 3、近似估算分压式偏置电路的静态工作点、输入电阻、输出电阻和电压放大倍数。 教 学 难 点：分压式偏置电路稳定静态工作点的过程。 教 学 方 法：讲授法、归纳总结法和类比法相结合 教 学 环 节 组织教学 复习引入 讲授新课 课堂小结 练习作业 时 间 分 配 1分钟 5分钟 58分钟 6分钟 10分钟 一、组织教学 （1分钟）安定课堂秩序，集中学生注意力，检查学生学习用品。 二、复习旧课 (4分钟) 图1 〈共发射极基本放大电路〉 教师设问：问题：1、静态工作点的位置与波形失真之间有何关系？ 学生回答：答案：静态工作点设置得太高，易引起饱和失真， 静态工作点设置得太低，易引起截止失真。 问题：2、要是放大电路输出最大不失真信号，静态工作点应该设置在何处？ 答案：交流负载线的中点 导入：（1分钟） 由以上分析可知，要使放大器输出信号不失真，就必须设置合适的静态工作点，但已设置好的静态工作点在放大器的工作过程中并不是稳定不变的。那是什么因素影响静态工作点的稳定，如何稳定静态工作点就是我们这节课要学习的内容。 四、展开讲授新课 （58分钟） §2-3 分压式偏置电路 一 、温度对静态工作点的稳定 固定偏置电路电路如图 1所示。由直流通路可见，偏置电流BQI是通过偏置电阻 Rb由电源 Ucc提供，当BEQUUcc时 bbBEQBQRUccRUUccI 只要Ucc和bR 为定值，BQI就是一个常数，故把这种电路称为固定偏置电路。该电路由于 CEQBQCQIII 因此，当环境温度升高时，虽然BQI为常数，但和CEQI的增大会导致CQI的上升。可见，电路的温度稳定性较差。只能用在环境温度变化不大，要求不高的场合。 β↑ （T↑1℃ β↑0.5％～1.0％） T↑→ICBO↑（T↑10℃ ICBO↑一倍）→ICEO↑→IC↑ 工作点不稳定 |UBE|↓ （T↑1℃ UBE↓ 2.5 mV） 导语：通过以上分析可知，如果把共射基本放大电路置于温度变化较大的环境中，已设定...
