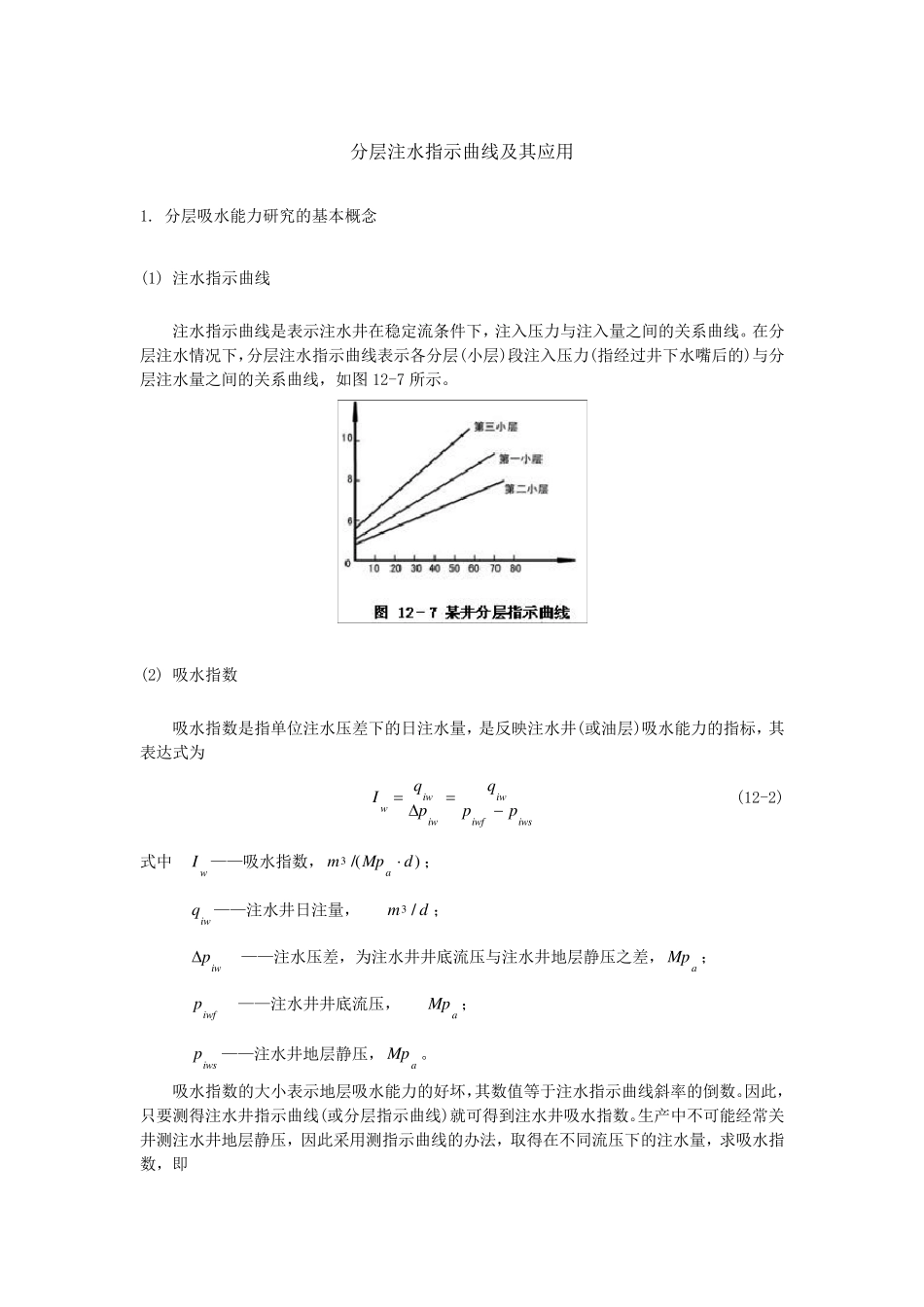

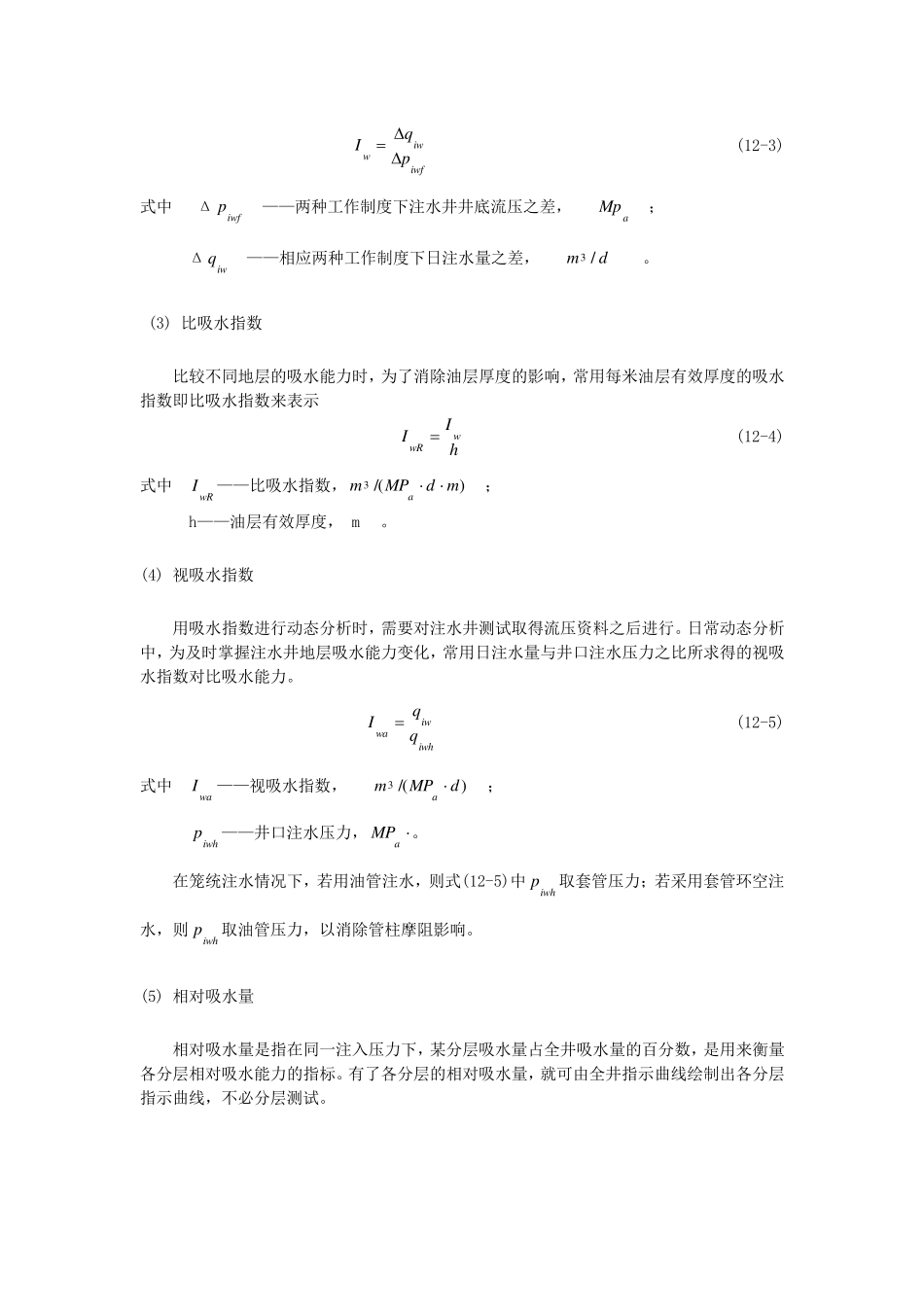

分层注水指示曲线及其应用 1. 分层吸水能力研究的基本概念 (1) 注水指示曲线 注水指示曲线是表示注水井在稳定流条件下，注入压力与注入量之间的关系曲线。在分层注水情况下，分层注水指示曲线表示各分层(小层)段注入压力(指经过井下水嘴后的)与分层注水量之间的关系曲线，如图12-7 所示。 (2) 吸水指数 吸水指数是指单位注水压差下的日注水量，是反映注水井(或油层)吸水能力的指标，其表达式为 iw siw fiwiwiwwppqpqI (12-2) 式中 wI ——吸水指数，)/(3dMpma ； iwq——注水井日注量， dm /3； iwp——注水压差，为注水井井底流压与注水井地层静压之差，aMp ； iw fp——注水井井底流压， aMp ； iw sp——注水井地层静压，aMp 。 吸水指数的大小表示地层吸水能力的好坏，其数值等于注水指示曲线斜率的倒数。因此，只要测得注水井指示曲线(或分层指示曲线)就可得到注水井吸水指数。生产中不可能经常关井测注水井地层静压，因此采用测指示曲线的办法，取得在不同流压下的注水量，求吸水指数，即 iwfiwwpqI (12-3) 式中 Δiw fp——两种工作制度下注水井井底流压之差， aMp； Δiwq——相应两种工作制度下日注水量之差， dm /3。 (3) 比吸水指数 比较不同地层的吸水能力时，为了消除油层厚度的影响，常用每米油层有效厚度的吸水指数即比吸水指数来表示 hIIwwR  (12-4) 式中 wRI——比吸水指数，)/(3mdMPma； h——油层有效厚度， m。 (4) 视吸水指数 用吸水指数进行动态分析时，需要对注水井测试取得流压资料之后进行。日常动态分析中，为及时掌握注水井地层吸水能力变化，常用日注水量与井口注水压力之比所求得的视吸水指数对比吸水能力。 iwhiwwaqqI (12-5) 式中 waI——视吸水指数， )/(3dMPma ； iwhp——井口注水压力，aMP。 在笼统注水情况下，若用油管注水，则式(12-5)中iwhp取套管压力；若采用套管环空注水，则iwhp取油管压力，以消除管柱摩阻影响。 (5) 相对吸水量 相对吸水量是指在同一注入压力下，某分层吸水量占全井吸水量的百分数，是用来衡量各分层相对吸水能力的指标。有了各分层的相对吸水量，就可由全井指示曲线绘制出各分层指示曲线，不必分层测试。 2. 分层指示曲线的压力校正 在实际生产中由于注入水通过油管、水嘴和打开节流器阀时产生压力损失，因此在同一井口压力下各层段真正有效的注水压力并不不同，因此需要进行层段注...
