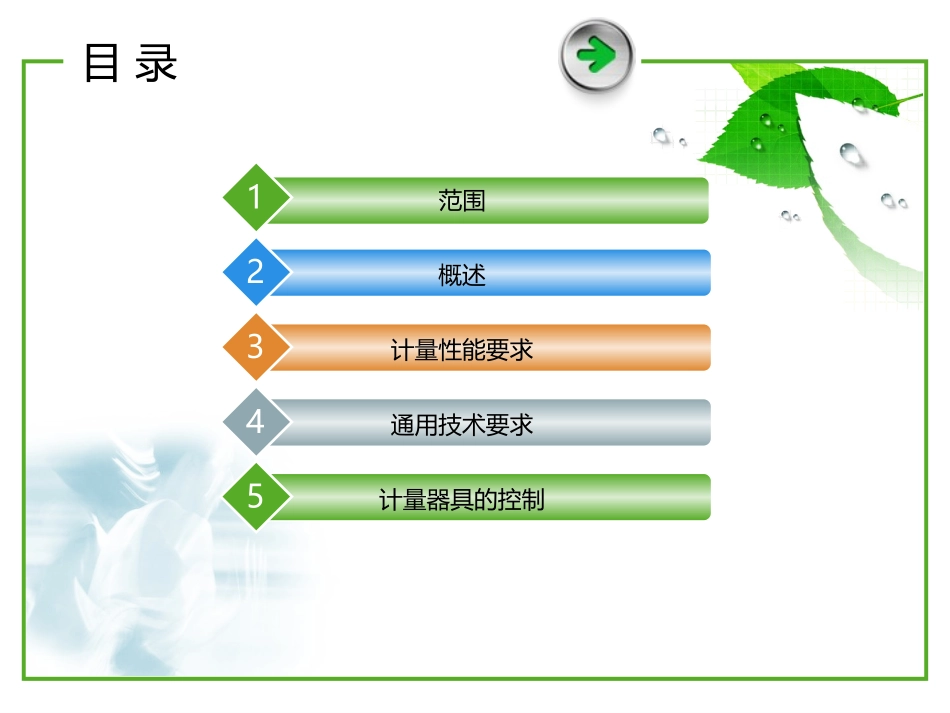

一氧化碳检测报警器检定规程JJG915-2008目录范围1概述2计量性能要求3通用技术要求4计量器具的控制51.范围本规程适用于检测非矿井作业环境中一氧化碳气体浓度的一氧化碳检测报警器（以下简称仪器）的首次检定、后续检定和使用中检定验仪器可分为连续性测量和非连续性测量的仪器。2.概述仪器主要由传感器加上电子部件和显示部分组成。由传感器将环境中的一氧化碳气体转化成电信号，然后通过电子部件处理，并以浓度值显示出来。根据采样方式不同，仪器可分为扩散式和吸入式。3.计量性能要求3.1测量范围：（0~2000）μmol/mol3.2示值误差绝对误差：±5μmol/mol相对误差：±10%以上条件满足其中之一即可3.3重复性：Sr≼2%3.4响应时间：扩散式≼60s吸入式≼30s3.5漂移3.5.1零点漂移：±3μmol/mol3.5.2量程漂移：±5μmol/mol4.通用技术要求4.1外观4.1.1仪器应标明制造单位名称、仪器型号和编号、制造日期、计量器具制造许可证标志及编号，附件应齐全,并附有制造厂的使用说明书,4.1.2仪器的显示应清晰完整。各调节器部件应能正常工作，各紧固件应无松动。4.1.3仪器不应有影响其正常工作的外观损伤。新制造仪器的涂层不应有明显的颜色不均匀和剥落，各部件结合处应平整。4.1.4扩散式仪器应附有专用的标定罩。4.通用技术要求4.2报警功能和报警设定值的检查4.2.1仪器开机后声或光报警应显示正常。4.2.2检查仪器的报警设定值。4.2.3如果仪器设定了两个以上的报警设定值，则要检查仪器的下限报警设定值。5.计量器具的控制仪器的计量器具控制包括首次检定、后续检定以及使用中的检验。5.1检定条件5.1.1检定环境条件5.1.1.1环境温度：（0~40）℃5.1.1.2相对湿度：≤85%。5.1.1.3应无影响仪器正常工作的电磁场干扰。5.计量器具的控制5.1.2检定用设备5.1.2.1气体标准物质空气中一氧化碳气体标准物质（以下简称标准气体），其扩展不确定度应不大于2.0%（k=2）。5.1.2.2零点气零点气体为高纯氮，纯度不低于99.99%。5.1.2.3流量控制器流量控制器有两个气体流量计组成。气体流量计量程：（0~1000）mL/min,准确度级别不低于4级。5.1.2.4秒表：分辨率≤0.1s.5.计量器具的控制5.2检定项目检定项目如表1所示。表1检定项目一览表检定项目首次检定后续检定使用中检定外观+++报警浓度值+++报警功能+++示值误差+++重复性++-响应时间++-漂移+++量程漂移+--注：1.“+”为需要检定项目；“-”为可不检定项目。2.当仪器维修及更换主要部件后，应按首次检定要求进行进行。5.计量器具的控制5.3检定方法5.3.1外观用目察、手感法,按4.1要求进行。5.3.2仪器的调整按照仪器使用说明书的要求对仪器进行预热稳定以及零点和示值的调整。检定仪器时，按图1所示连接标准气体、流量控制器和被检仪器，根据被检仪器采样方式的不同，使用流量控制器控制标准气体的流量。检定扩散式仪器时，流量应根据仪器说明书的要求，如果仪器说明书没有明确有求，则一般控制在（200±50）mL/min的范围；检定吸入式仪器时，必须保证流量控制器中的旁通流量计有流量放空。5.计量器具的控制5.3.2流量控制器示意图见图1流量控制器入口标准气体流量控制器旁通流量计流量计被检仪器标准气体出口旁通气体放空图1仪器检定方框图5.计量器具的控制5.3.3报警设定值和报警功能的检查仪器开机稳定后，通入浓度约为1.5倍仪器报警器（下限）设定值的标准气体，记录仪器的报警（下限）设定值或声光报警是否正常。5.3.4示值误差对于仪器的首次检定和后续检定。用零点气调整仪器的零点，一次通入浓度约为1.5倍仪器报警（下限）设定值、30%测量范围上限值和70%测量范围上限值的标准气体。记录气体通入后仪器的实际读数。重复测量3次，分别记录仪器显示值Ai按式（1）和式（2）计算3个浓度测试点的示值误差。5.计量器具的控制式中：∆e—相对误差、∆´e—绝对误差、AS—标准气体浓度值、三个浓度测试点仪器读数值的算术平均值。对于仪器的使用中检验，首先应确定仪器的报警设定值，选择浓度约为仪器报警（上限）设定值1.1倍的标准气体及零点气对仪器进行零点和示值的调整。通入标准气体后记录仪器的显示值，测量3次，按式（1）或式（2）计算仪器的示值误差。AS'SSA...
