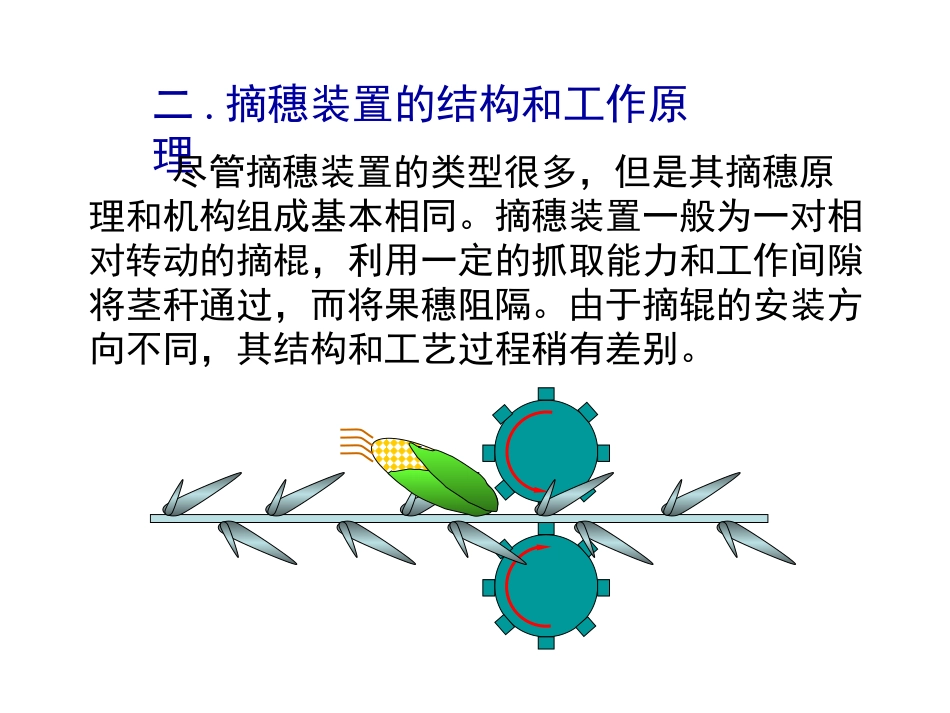

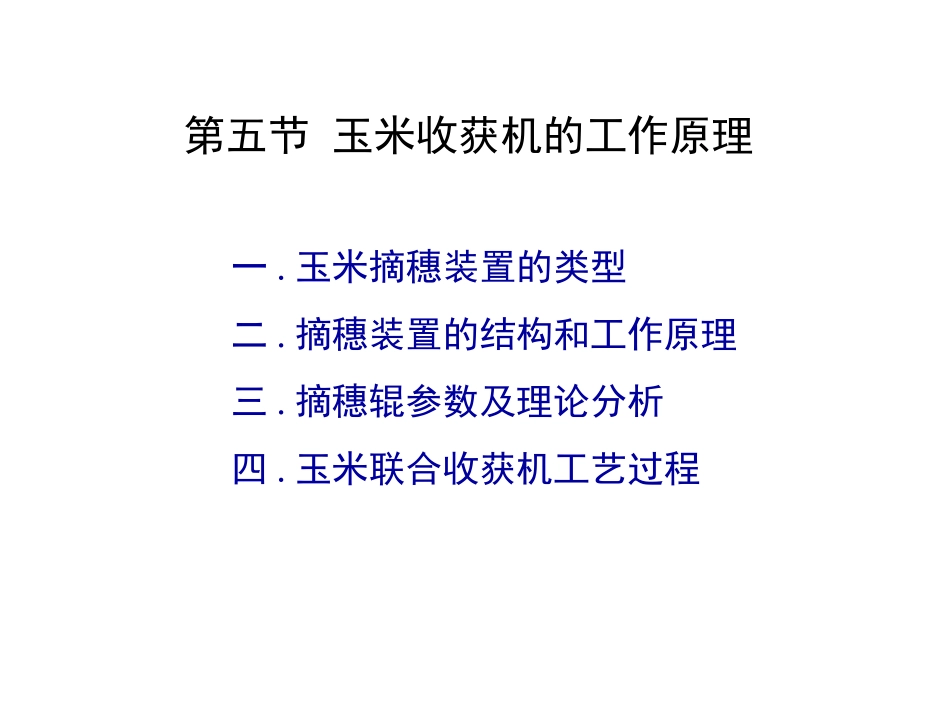

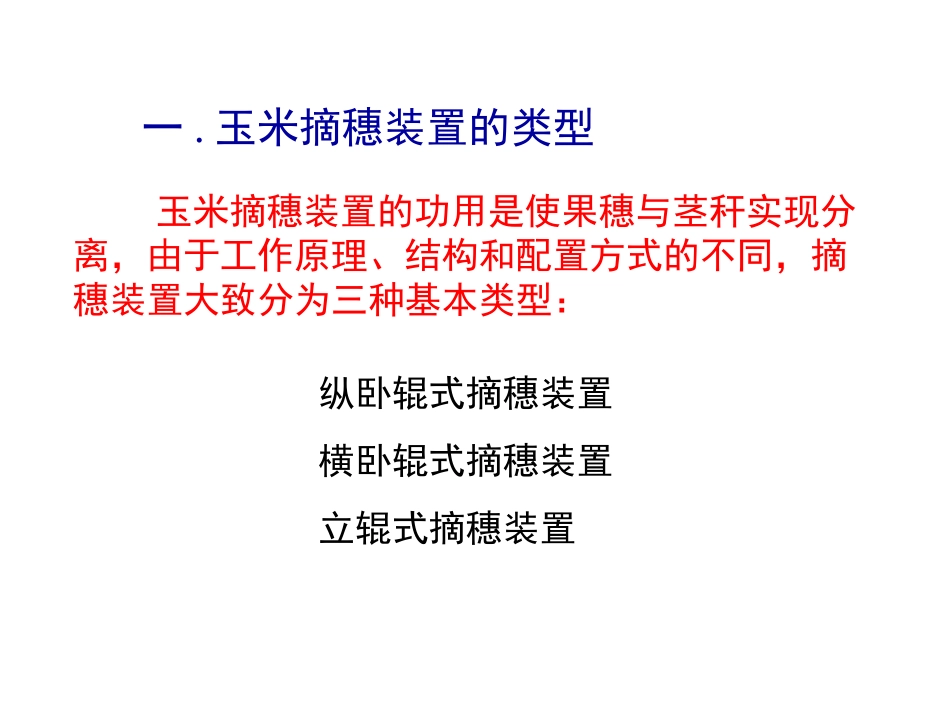

一.玉米摘穗装置的类型二.摘穗装置的结构和工作原理三.摘穗辊参数及理论分析四.玉米联合收获机工艺过程第五节玉米收获机的工作原理一.玉米摘穗装置的类型玉米摘穗装置的功用是使果穗与茎秆实现分离，由于工作原理、结构和配置方式的不同，摘穗装置大致分为三种基本类型：纵卧辊式摘穗装置横卧辊式摘穗装置立辊式摘穗装置二.摘穗装置的结构和工作原理尽管摘穗装置的类型很多，但是其摘穗原理和机构组成基本相同。摘穗装置一般为一对相对转动的摘棍，利用一定的抓取能力和工作间隙将茎秆通过，而将果穗阻隔。由于摘辊的安装方向不同，其结构和工艺过程稍有差别。1.纵卧辊式摘穗装置纵卧辊式玉米联合收获机1.分禾器2.拨禾链3.摘穗辊4.第一升运器5.除茎器6.剥皮装置7.第二升运器8.苞叶输送螺旋9.籽粒回收螺旋10.切碎器纵卧辊式摘穗装置摘辊结构图①机构组成：一对相对回转的摘穗辊、摘辊间隙调整机构、传动装置等。②工作原理：摘穗时，随着机器的前进，摘穗辊前段引导茎秆进入摘辊中段的摘辊间隙，茎秆在两摘辊之间一边轴向移动一边被向下拉，果穗被摘辊阻挡并被摘离。2.横卧辊式摘穗装置①结构组成：一对相对回转的横向卧辊、喂入轮、喂入辊、输送装置等。②工作原理：摘穗时，拨禾轮将切割器割下的茎秆铺放在输送器上，经过喂入轮和喂入辊的辅助，将茎秆的稍部喂入到与机器前进方向垂直的横卧辊间隙中，摘辊在向后拉抛茎秆的过程中将果穗摘离。3.立辊式摘穗装置立辊式玉米联合收获机1.挡禾板2.摘穗器3.放铺台4.第二升运器5.剥皮装置6.苞叶输送螺旋7.籽粒回收螺旋8.第一升运器9.喂入链10.圆盘切割器11.分禾器12.拨禾链立式摘辊装置摘辊部分结构示意图①结构组成：一对相对转动的立式摘穗辊、挡禾板、转动装置等。每个摘辊分上下两段，上段为主要部分，起摘穗作用。下段为辅助部分，起拉茎作用。②工作原理：工作时，割下的茎秆由喂入链引导从根部喂入到摘穗辊下段的间隙中，由下段抓取拉引，茎秆迅速后移并上升至上段，在挡禾板的推挡下进入摘穗辊上段间隙中，果穗被阻挡摘离。三.摘穗辊参数及理论分析1.摘辊抓取茎秆的条件ANTNxTxαsd当茎秆在喂入机构的作用下与摘辊接触时，摘辊对茎秆端部便产生支反力N和抓取力T，则摘辊能抓取茎秆的条件是：xxTN＞cossinssTN＞cossinssTN＞令：φ—摘辊对茎秆的摩擦角；αs—摘辊对茎秆的初始抓取角。cossinsssTNtgNtgN＞＞2.摘辊不抓取果穗的条件NgαgTgsincosggggggNT＞＞四.玉米联合收获机的工艺过程由摘穗台摘下玉米果穗，利用谷物联合收获机上的脱粒、分离、清粮装置来实现直接收获玉米籽粒。思考题1.玉米收获机的类型、构成及工作原理？2.玉米机械化收获方法及特点？
