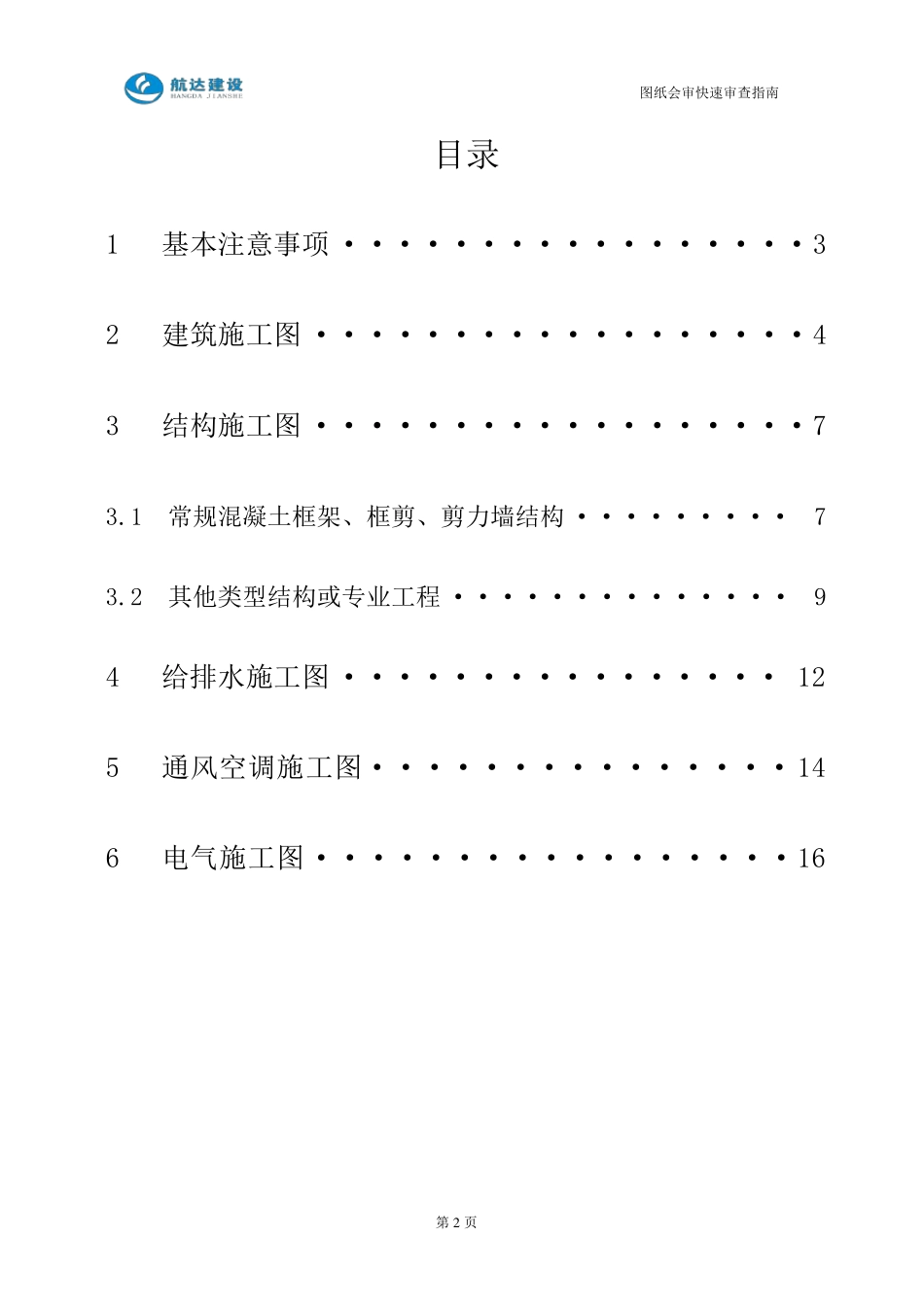

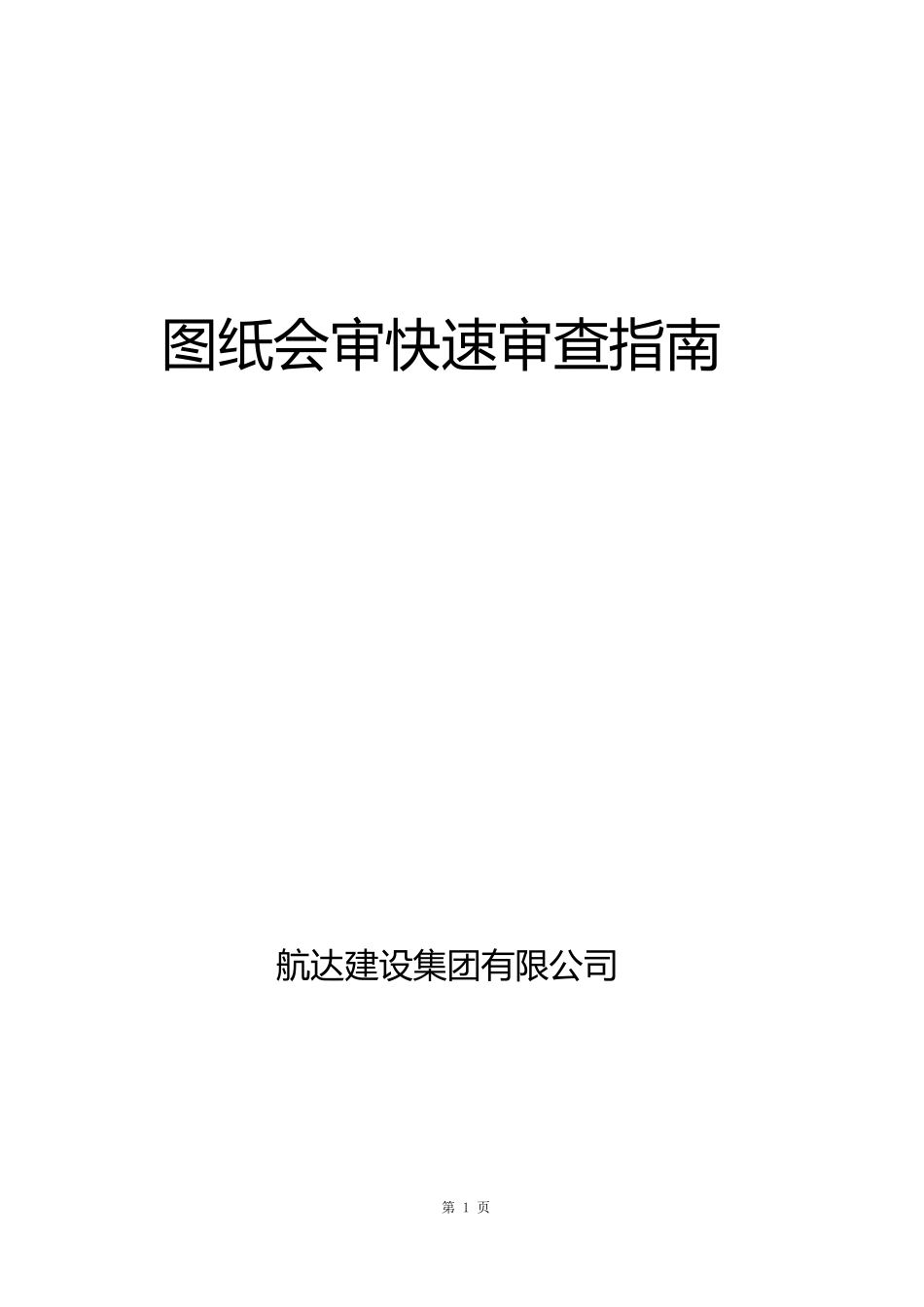

第 1 页 图 纸 会审快速审查指南 航达建设集团有限公司 图纸会审快速审查指南 第 2 页 目录 1 基本注意事项 ················· 3 2 建筑施工图 ·················· 4 3 结构施工图 ·················· 7 3.1 常规混凝土框架、框剪、剪力墙结构 ········· 7 3.2 其他类型结构或专业工程 ·············· 9 4 给排水施工图 ················ 12 5 通风空调施工图 ··············· 14 6 电气施工图 ················· 16 图 纸 会 审 快 速 审 查 指 南 第 3 页 1 基 本 注 意 事项 序号 审查范围 重要审查点 1 图 纸 合 规性 图 纸 是 否 为 正 式 图 纸 ； 有 无 设 计 出 图 章 及 审 图 章 。 2 签 章 审 核 设 计 图 纸 是 否 有 相 关 专 业 注 册 师 签 章 。 3 设 计 说 明 设 计 依 据 中 是 否 有 作 废 规 范 ， 特 别 是 新 近 颁 布 的 规 范 ， 是 否 有 当 地 适 用 的 图 集 ， 与 当 地 政 府 部 门 特 殊 要 求 是 否 契 合 。 4 图 纸 说 明 特 殊 工 艺 要 求 ： 有 无 特 殊 的 施 工 要 求 ， 技 术 上 有 无 困 难 ， 能 否 保 证 安 全 施 工 5 新 材 料 ： 使 用 的 新 材 料 和 特 殊 材 料 其 规 格 品 种 能 否 满 足 。 6 标 准 图 集 ： 图 纸 及 说 明 是 否 齐 全 、 明 确 ， 施 工 图 中 所 列 标 准 图 集 是 否 都 明 确 且 适 合 ， 是 否 有 作 废 版 本 图 集 。 7 图 纸 匹 配度 图 纸 专 业 间 衔 接 ， 建 筑 、 结 构 、 水 、 电 、 通 风 及 设 备 安 装 等 专 业 之 间 有 无 重 大 矛 盾 。 8 节 点 详 图 所 有 节 点 图 均 应考虑是 否 适 用 或便于施 工 ， 选用 的 节 点 是 否 容易产生质量或 安 全 隐患。 9 数据 统计 图 纸 中 的 各类汇总表数据 与 单项数据 是 否 一致。 10 审 查 思路 ①规 划定位： 建 (构 )筑 物 平 面 布 置 在 建 筑 总图 ...
