在线氢气纯度仪说明书(301ON)VIP免费

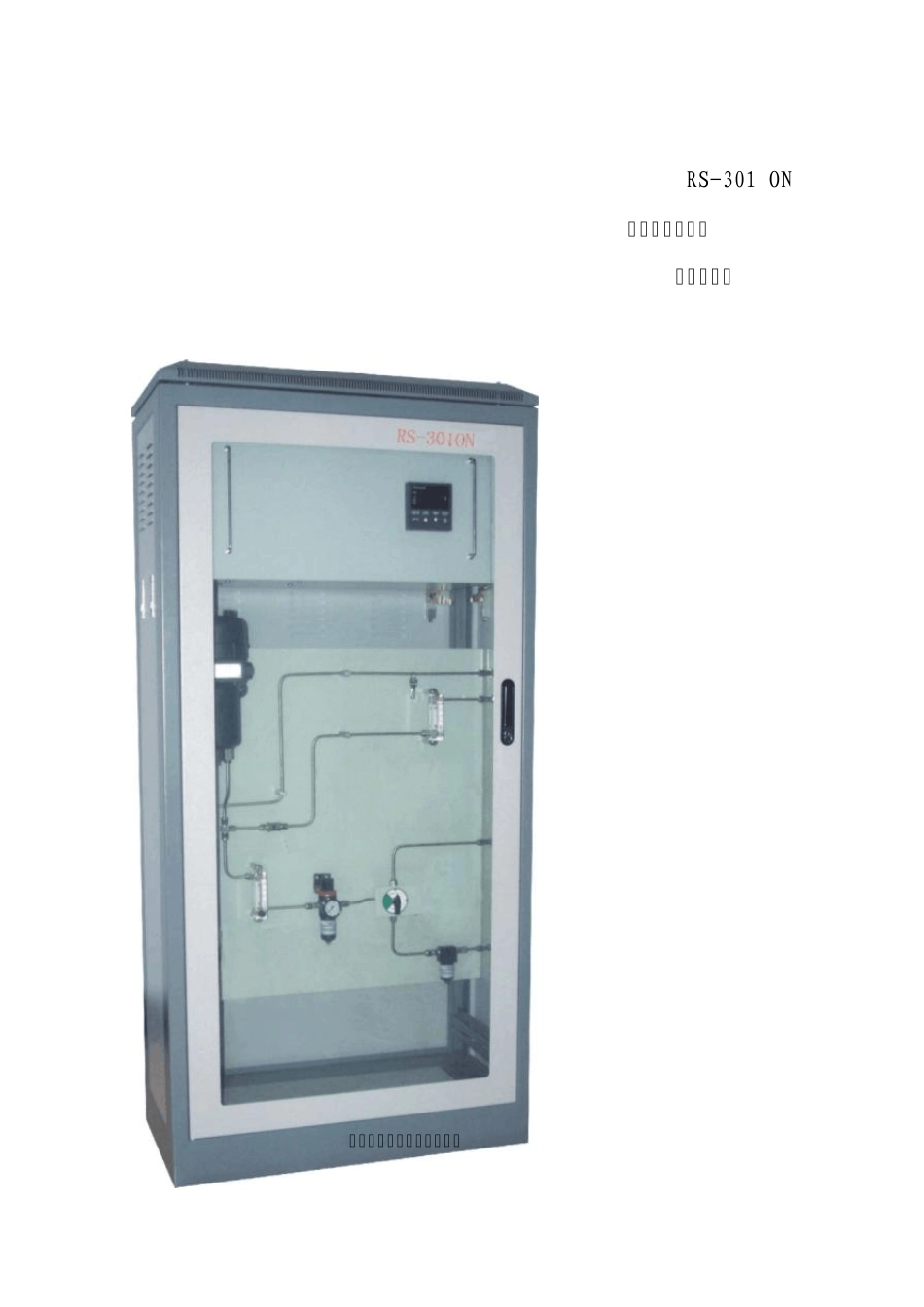

在线氢气纯度仪说明书(301ON)_第1页
1/17

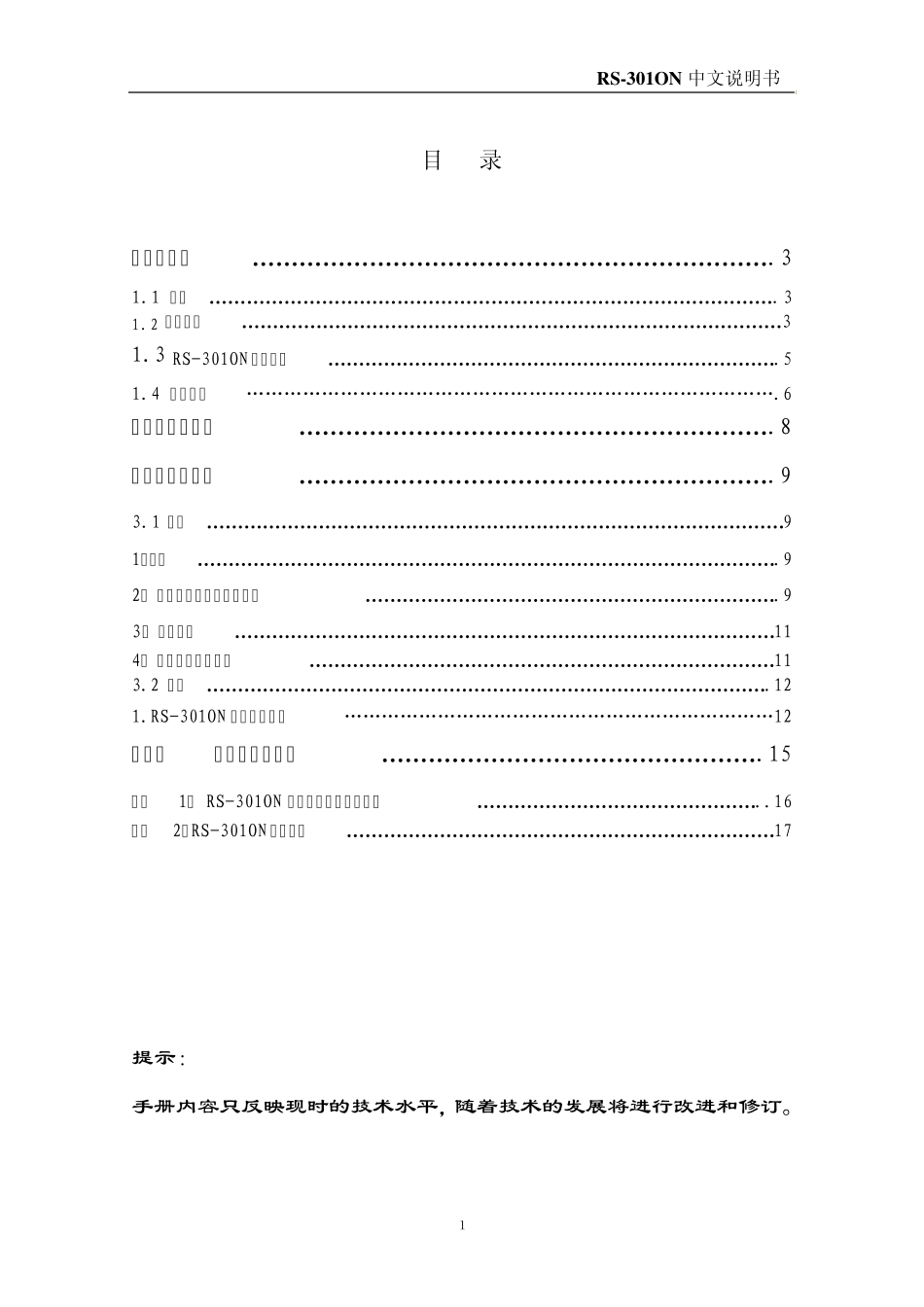

在线氢气纯度仪说明书(301ON)_第2页
2/17
在线氢气纯度仪说明书(301ON)_第3页
3/17
RS-301 ON 氢气纯度分析仪 中文说明书 河南省日立信电子有限公司 RS-301ON 中文说明书 1 目 录 第一章概述………………………………………………………….3 1.1 简言……………………………………………………………………………….3 1.2 传感单元……………………………………………………………………………3 1.3 RS-301ON 控制单元……………………………………………………………….5 1.4 操作原理„„„„„„„„„„„„„„„„„„„„„„„„„„„„.6 第二章技术参数…………………………………………………….8 第三章操作说明…………………………………………………….9 3.1 安装…………………………………………………………………………………9 1:准备………………………………………………………………………………….9 2: 采样点及采样管路的连接………………………………………………………….9 3: 电气连接……………………………………………………………………………11 4: 安装完毕通电检查…………………………………………………………………11 3.2 校准……………………………………………………………………………….12 1.RS-301ON 分析仪的校准„„„„„„„„„„„„„„„„„„„„„„„12 第四章 注意事项和维护………………………………………….15 附录 1: RS-301ON 设置和校准系统流程图………………………………………..16 附录2:RS-301ON 采样系统……………………………………………………………17 提示: 手册内容只反映现时的技术水平,随着技术的发展将进行改进和修订。 RS-301ON 中文说明书 2 第一章 概 述 1.1 简言 RS-301ON 热导式氢气纯度分析仪采用美国HONEYWELL 公司的先进的传感技术,它提供了发电机运转测量的三个过程: a) 范围1:CO2 在Air(空气)中 b) 范围2:CO2 在H2 中 c) 范围3:H2 在Air中 RS-301ON 氢气纯度分析仪由三个基本部件组成:传感单元(变送器),控制单元(接收器)(图1-1)和采样系统。控制单元、传感单元和采样系统出厂前已经被集成到一个机柜中,一体化的机柜被安装到采样现场。 传感单元接受两或三气体组成的混合气流,测出采样气体浓度,将一个电信号传给传感单元。 分析仪的现场管路的安装仅需一根Φ 6mm(不锈钢卡套连接)的进气口管和一根Φ 6mm(不锈钢卡套连接)的出气口...
