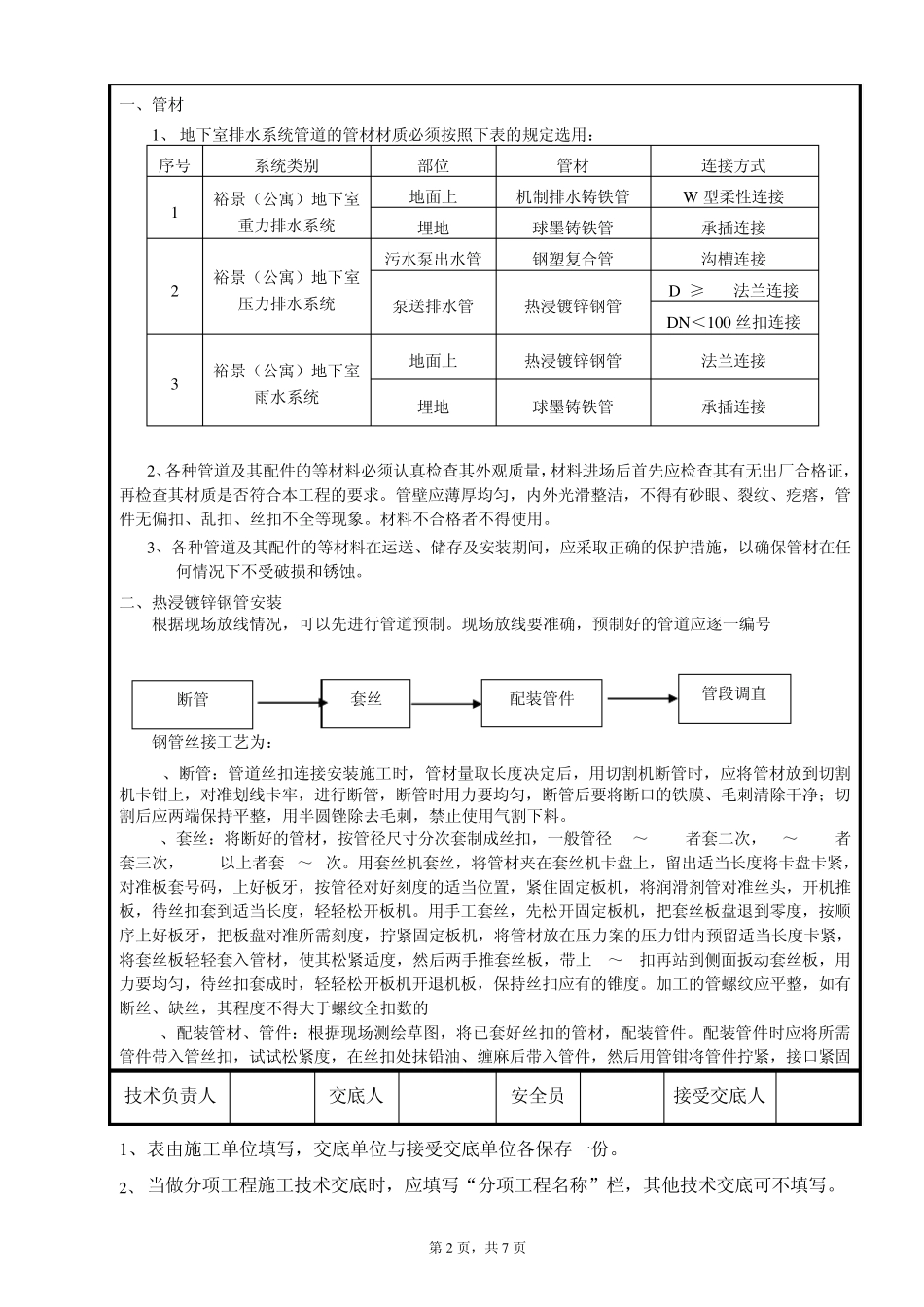

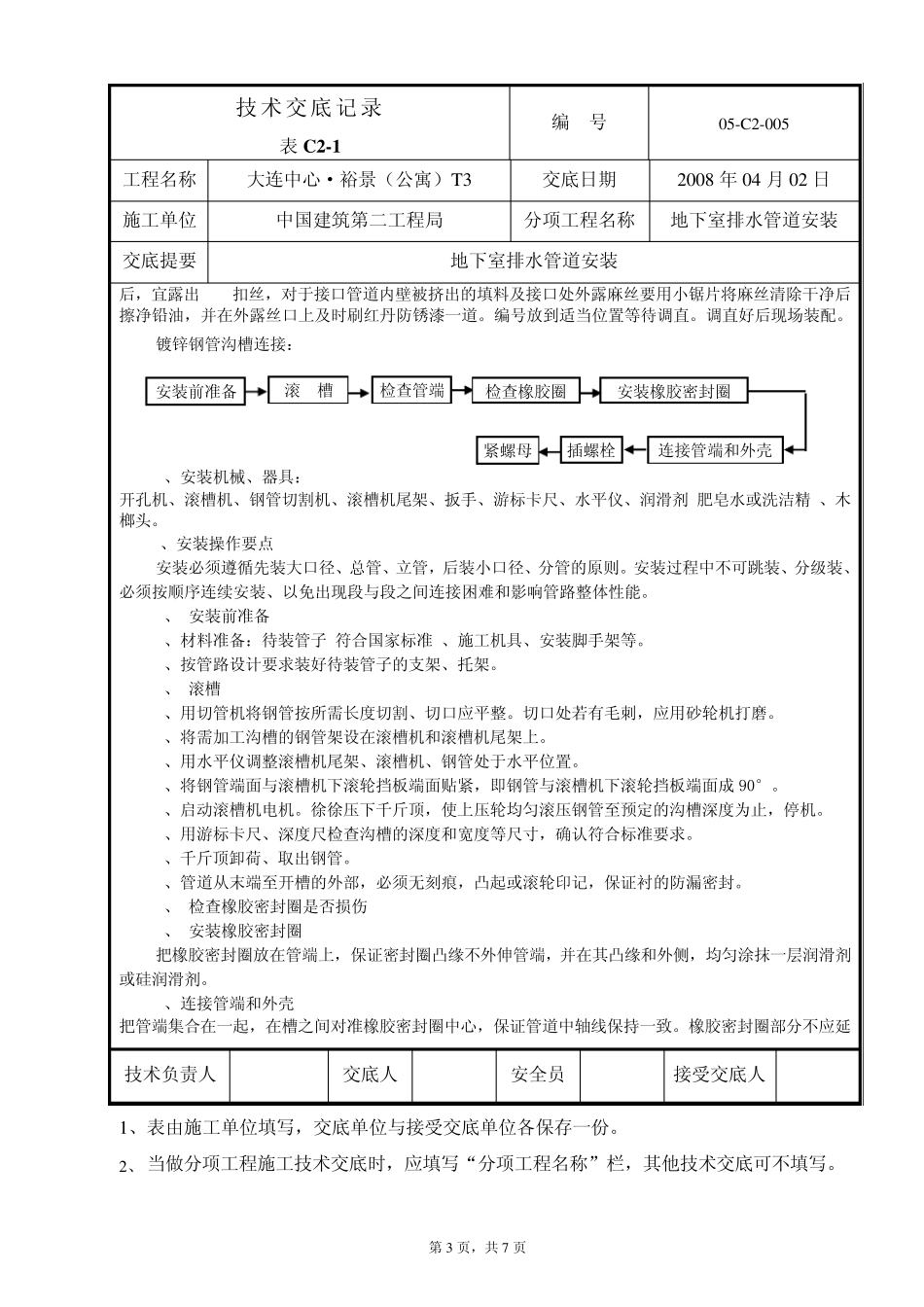

第1 页，共7 页 技术交底记录 表C 2-1 编 号 05-C2-005 工程名称 大连中心·裕景（公寓）T3 交底日期 2008 年 04 月 02 日 施工单位 中国建筑第二工程局 分项工程名称 地下室排水管道安装 交底提要 地下室排水管道安装 第 2 页，共 7 页 一、管材 1、 地下室排水系统管道的管材材质必须按照下表的规定选用： 序号 系统类别 部位 管材 连接方式 1 裕景（公寓）地下室重力排水系统 地面上 机制排水铸铁管 W 型柔性连接 埋地 球墨铸铁管 承插连接 2 裕景（公寓）地下室压力排水系统 污水泵出水管 钢塑复合管 沟槽连接 泵送排水管 热浸镀锌钢管 DN≥100法兰连接 DN＜100 丝扣连接 3 裕景（公寓）地下室雨水系统 地面上 热浸镀锌钢管 法兰连接 埋地 球墨铸铁管 承插连接 2、各种管道及其配件的等材料必须认真检查其外观质量，材料进场后首先应检查其有无出厂合格证，再检查其材质是否符合本工程的要求。管壁应薄厚均匀，内外光滑整洁，不得有砂眼、裂纹、疙瘩，管件无偏扣、乱扣、丝扣不全等现象。材料不合格者不得使用。 3、各种管道及其配件的等材料在运送、储存及安装期间，应采取正确的保护措施，以确保管材在任何情况下不受破损和锈蚀。 二、热浸镀锌钢管安装 根据现场放线情况，可以先进行管道预制。现场放线要准确，预制好的管道应逐一编号 钢管丝接工艺为： 1、断管：管道丝扣连接安装施工时，管材量取长度决定后，用切割机断管时，应将管材放到切割机卡钳上，对准划线卡牢，进行断管，断管时用力要均匀，断管后要将断口的铁膜、毛刺清除干净；切割后应两端保持平整，用半圆锉除去毛刺，禁止使用气割下料。 2、套丝：将断好的管材，按管径尺寸分次套制成丝扣，一般管径15～32mm者套二次，40～50mm者套三次，70mm以上者套3～4次。用套丝机套丝，将管材夹在套丝机卡盘上，留出适当长度将卡盘卡紧，对准板套号码，上好板牙，按管径对好刻度的适当位置，紧住固定板机，将润滑剂管对准丝头，开机推板，待丝扣套到适当长度，轻轻松开板机。用手工套丝，先松开固定板机，把套丝板盘退到零度，按顺序上好板牙，把板盘对准所需刻度，拧紧固定板机，将管材放在压力案的压力钳内预留适当长度卡紧，将套丝板轻轻套入管材，使其松紧适度，然后两手推套丝板，带上 2～3扣再站到侧面扳动套丝板，用力要均匀，待丝扣套成时，轻轻松开板机开退机板，保持丝扣应有的锥度。加工的管螺纹应...
