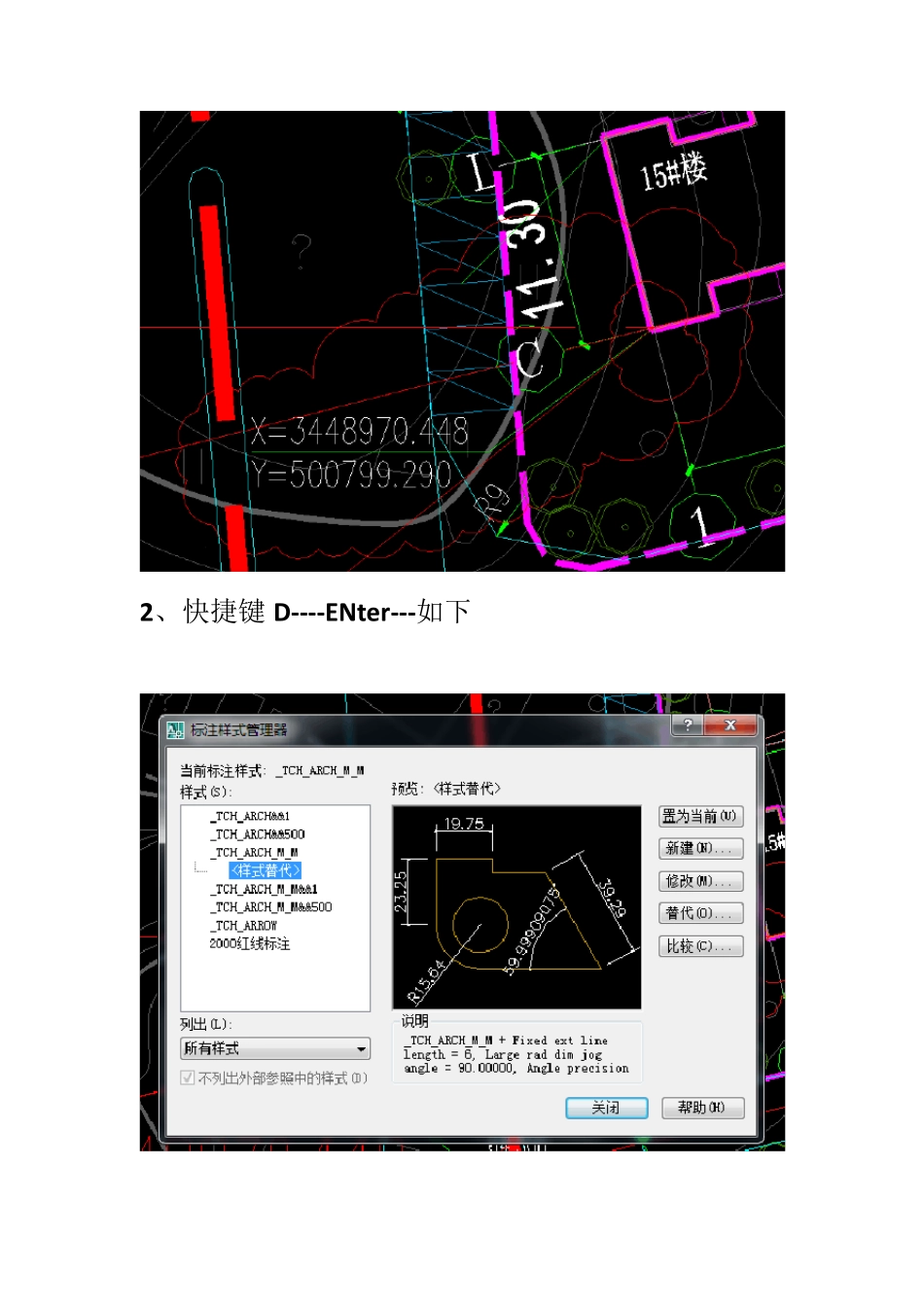

坐标转换步骤 1、总平图找个已知的点的坐标 2、首先用快捷键D 调出标注样式 3、把精度调成0.00000000000 测量这个点的角度 4、因为总平图都是倾斜的和正交的情况下有一定的角度 5、把单项的图纸打开 6、全部框选 7、右键旋转 8、输入总平图的角度 9、然后enter 确认 10、从总平图中记录交点的坐标 11、在单项图纸中usc 命令----N 命定----鼠标左键点击交点，此时此交点已被定义为0 点 12、输入zbbz命令----点击交点-----显示坐标为 0,0,0 13、再次ucs 命令---鼠标左键移动到交点位置（切记不要点击）-----此时输入坐标值 14、输入坐标的方法为------先输入Y 坐标（坐标值前输入负号）-----输入 标点“，”------- --------再输入X 坐标（坐标值前输入负号）-----输入 标点“，”------- ----------再输入Z 坐标（一般都为0） 15、连续点击两次enter 键，此时此交点已被定义为输入的坐标值 16、再次zbbz命令----此时会显示和从总平图中记录交点的坐标一致 17、大功告成 截图如下 1 、打开总平图，总平图找个已知的点的坐标 2、快捷键 D----ENter---如下 3、点击修改，调节右下角精度为最大 4、点击置为当前，点击关闭 5 、点击标注----角度 6、打开单项图纸如下 7、全部框选-------右键旋转-----点击交点 8、输入角度 9、enter 确定 10、ucs 命令----输入 N 11、enter 确定-----点击交点 12、输入 zbbz 命令 13、enter 确定 14、再次 ucs 命令 15、enter 确定-----输入坐标 16、鼠标十字丝移动到交点位置（切勿点击）--- 连续点击两次 enter 键 17、输入 zbbz命令 18、enter 确定 大功告成
