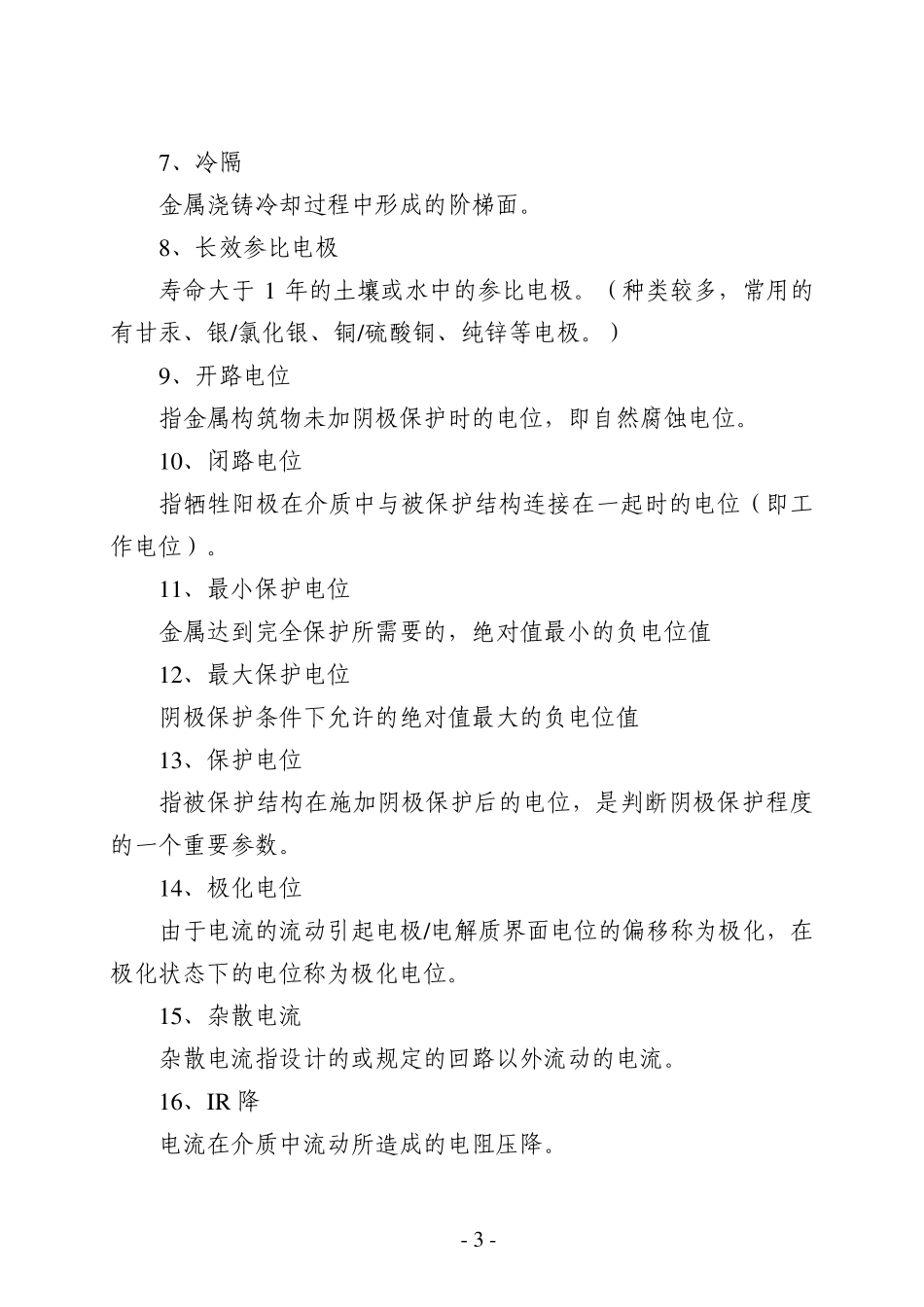

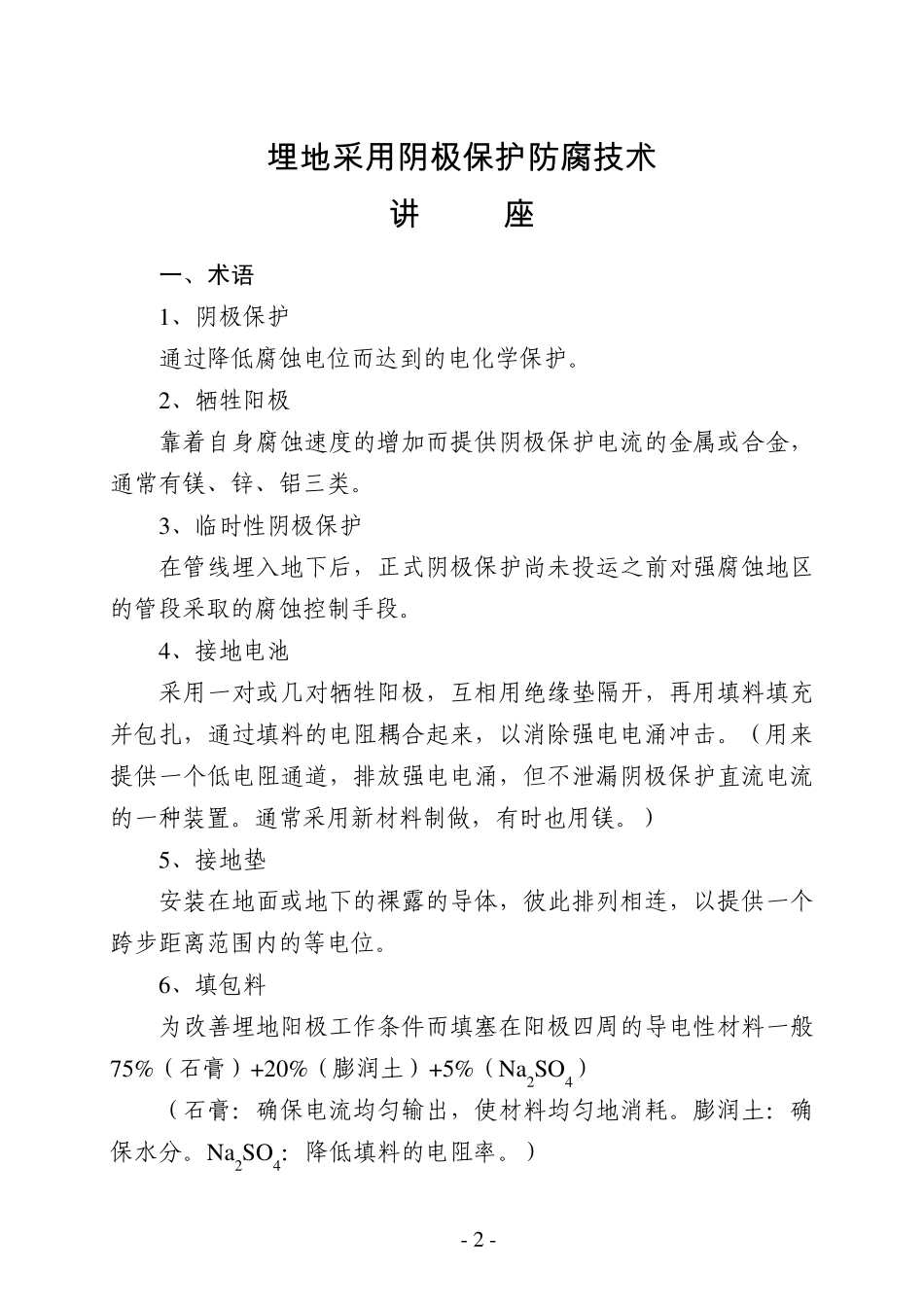

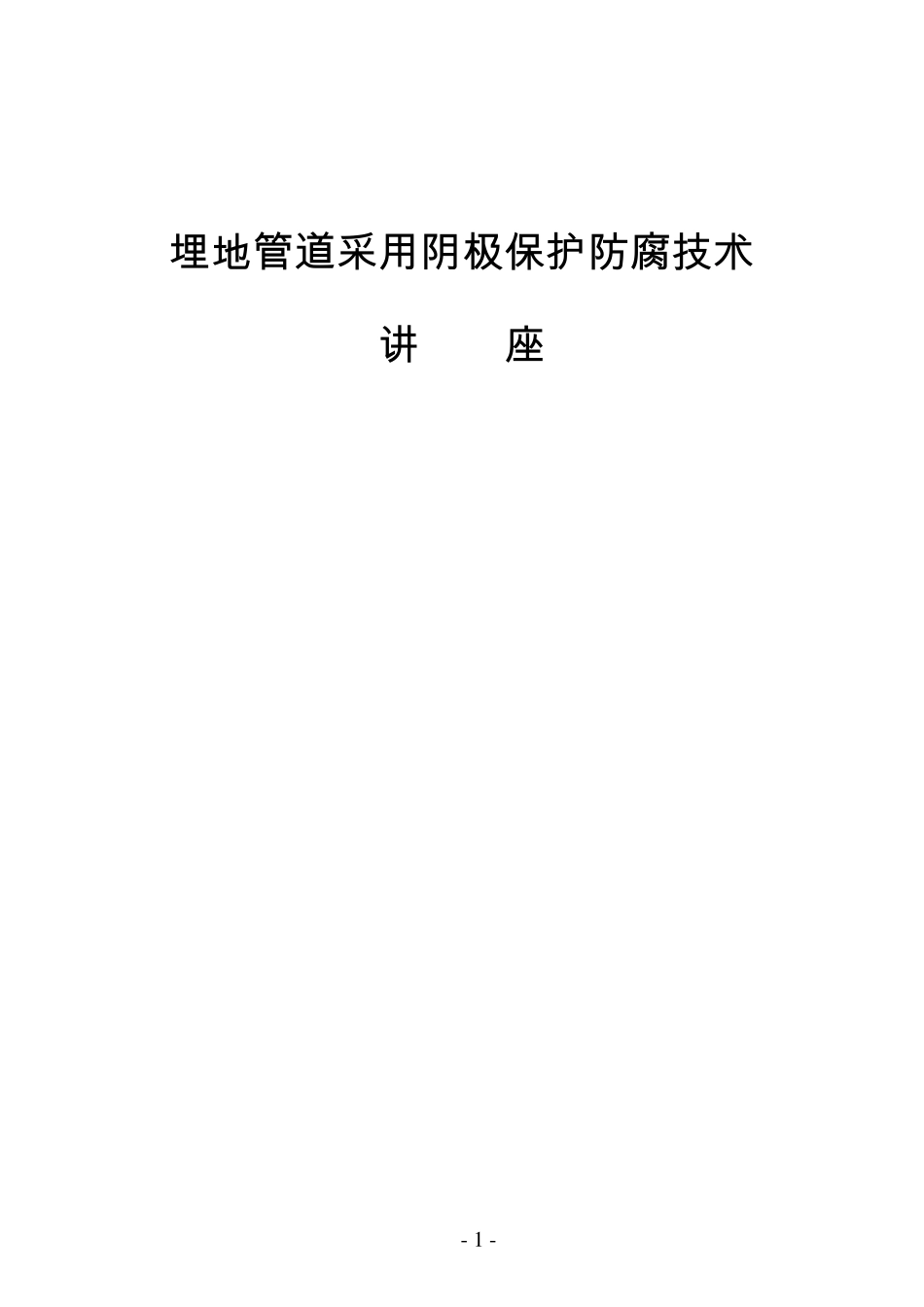

- 1 - 埋 地 管 道 采 用 阴 极 保护防腐技术 讲 座 - 2 - 埋 地 采 用 阴 极 保护防腐技术 讲 座 一、术语 1、阴极保护 通过降低腐蚀电位而达到的电化学保护。 2、牺牲阳极 靠着自身腐蚀速度的增加而提供阴极保护电流的金属或合金，通常有镁、锌、铝三类。 3、临时性阴极保护 在管线埋入地下后，正式阴极保护尚未投运之前对强腐蚀地区的管段采取的腐蚀控制手段。 4、接地电池 采用一对或几对牺牲阳极，互相用绝缘垫隔开，再用填料填充并包扎，通过填料的电阻耦合起来，以消除强电电涌冲击。（用来提供一个低电阻通道，排放强电电涌，但不泄漏阴极保护直流电流的一种装臵。通常采用新材料制做，有时也用镁。） 5、接地垫 安装在地面或地下的裸露的导体，彼此排列相连，以提供一个跨步距离范围内的等电位。 6、填包料 为改善埋地阳极工作条件而填塞在阳极四周的导电性材料一般75%（石膏）+20%（膨润土）+5%（Na2SO4） （石膏：确保电流均匀输出，使材料均匀地消耗。膨润土：确保水分。Na2SO4：降低填料的电阻率。） - 3 - 7、冷隔 金属浇铸冷却过程中形成的阶梯面。 8、长效参比电极 寿命大于 1 年的土壤或水中的参比电极。（种类较多，常用的有甘汞、银/氯化银、铜/硫酸铜、纯锌等电极。） 9、开路电位 指金属构筑物未加阴极保护时的电位，即自然腐蚀电位。 10、闭路电位 指牺牲阳极在介质中与被保护结构连接在一起时的电位（即工作电位）。 11、最小保护电位 金属达到完全保护所需要的，绝对值最小的负电位值 12、最大保护电位 阴极保护条件下允许的绝对值最大的负电位值 13、保护电位 指被保护结构在施加阴极保护后的电位，是判断阴极保护程度的一个重要参数。 14、极化电位 由于电流的流动引起电极/电解质界面电位的偏移称为极化，在极化状态下的电位称为极化电位。 15、杂散电流 杂散电流指设计的或规定的回路以外流动的电流。 16、IR 降 电流在介质中流动所造成的电阻压降。 - 4 - （测定管道被保护电位中，IR 降为有害误差，应予排除） 17、辅助试片（测试检查片） 用来测试观察阴极保护效果的一组与被保护体的材质相同的、按要求规格制成的试板。 18、测试桩 从埋地管道上引出的用于测量阴极保护参数的装臵，通常应在相邻两组牺牲阳极管段的中间部位，测试的间距以不大于 500m 为宜，高出地面不应小于 0.4m，（特殊测试桩按设计要求）测试桩处应设有辅助试片...
