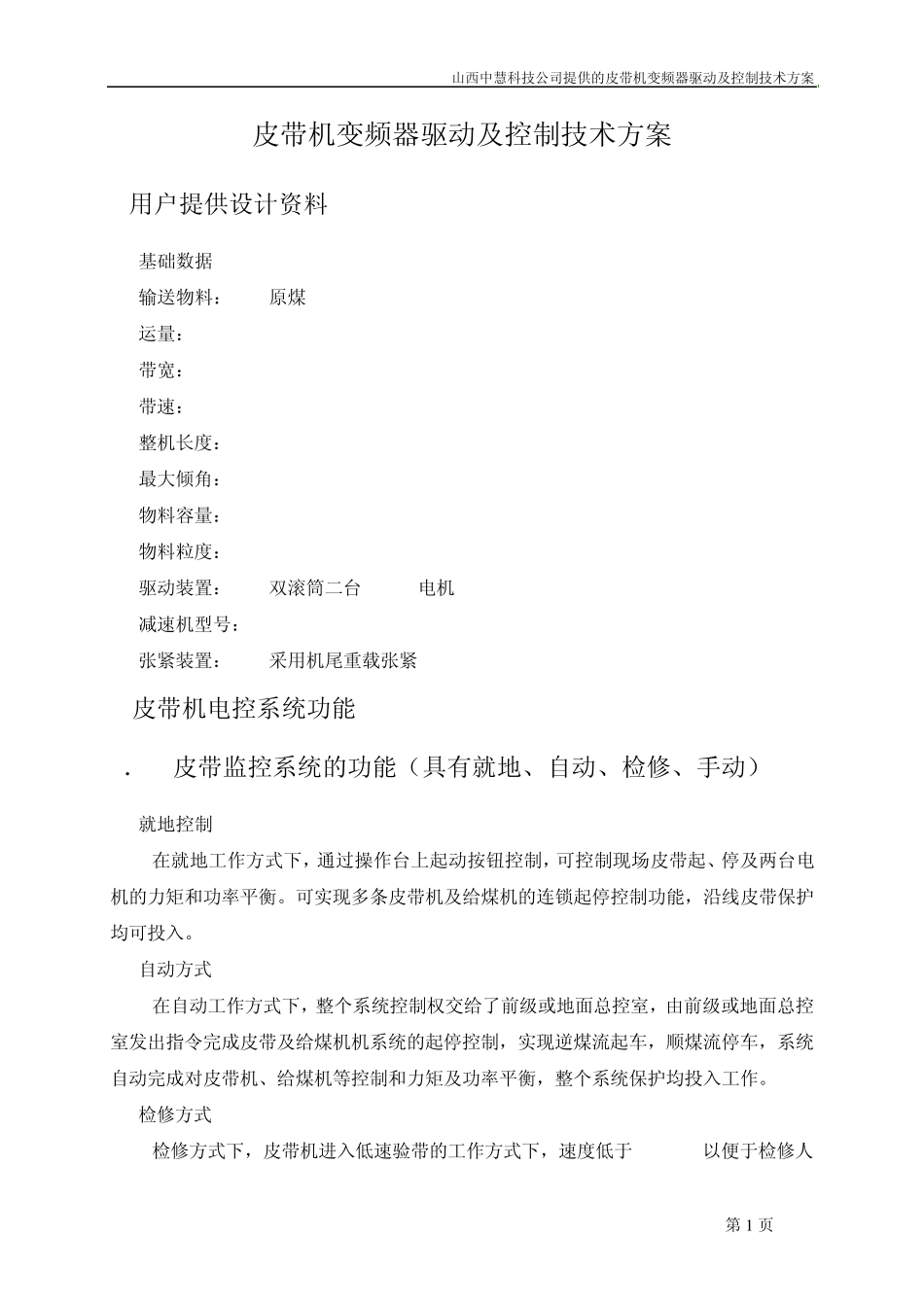

山西中慧科技公司提供的皮带机变频器驱动及控制技术方案 第1 页 皮带机变频器驱动及控制技术方案 1用户提供设计资料 基础数据 输送物料： 原煤 运量： ---- 带宽： ---- 带速： ---- 整机长度： ---- 最大倾角： ---- 物料容量： ---- 物料粒度： ---- 驱动装置： 双滚筒二台315KW电机 660V 减速机型号： ZLY500-Y-1 张紧装置： 采用机尾重载张紧 2皮带机电控系统功能 2．1 皮带监控系统的功能（具有就地、自动、检修、手动） a. 就地控制 在就地工作方式下，通过操作台上起动按钮控制，可控制现场皮带起、停及两台电机的力矩和功率平衡。可实现多条皮带机及给煤机的连锁起停控制功能，沿线皮带保护均可投入。 b. 自动方式 在自动工作方式下，整个系统控制权交给了前级或地面总控室，由前级或地面总控室发出指令完成皮带及给煤机机系统的起停控制，实现逆煤流起车，顺煤流停车，系统自动完成对皮带机、给煤机等控制和力矩及功率平衡，整个系统保护均投入工作。 c. 检修方式 检修方式下，皮带机进入低速验带的工作方式下，速度低于 0.2M/S,以便于检修人 山西中慧科技公司提供的皮带机变频器驱动及控制技术方案 第 2 页 员认真检查，同时，各种保护可选择性地投入运行。 d. 手动方式 当系统发生故障时，皮带可单台进行手动控制，沿线保护不参与工作，只保留停车保护。 2．2 实现皮带的各种保护功能（采用天津天宁的皮带保护） (一)系统介绍 1 KTC 101系统简介 KTC 101井下通讯、控制、保护、报警一体化系统是我公司开发研制的新一代产品。可实现工作面、顺槽胶带输送机、固定胶带输送机、掘进胶带输送机等的保护，控制、沿线通话、故障检测、显示及报警等功能。 从工作面到顺槽，从单条胶带输送机到整个矿井的所有固定胶带输送机，从简单的头尾搭接到“丁”字型、“山”字型搭接，从设备启、停控制到工作电流、电压显示、胶带输送机速度检测和显示、煤仓煤位检测、显示、高低煤位停机，油温、油压、轴温等的检测和显示，从系统内各控制器之间的数据通信到和全矿井监测、监控系统计算机的数据通信和数据共享，从故障自诊断到故障位置显示和报警，TK200均可提供全套解决方案。 2 KTC 101系统组成 2.1 KTC 101-Z型控制器 山西中慧科技公司提供的皮带机变频器驱动及控制技术方案 第3 页 控制器外形见下图： 控制器是系统的核心，它内部为进口军品嵌入式计算机，显示屏采用SHARP产1...
