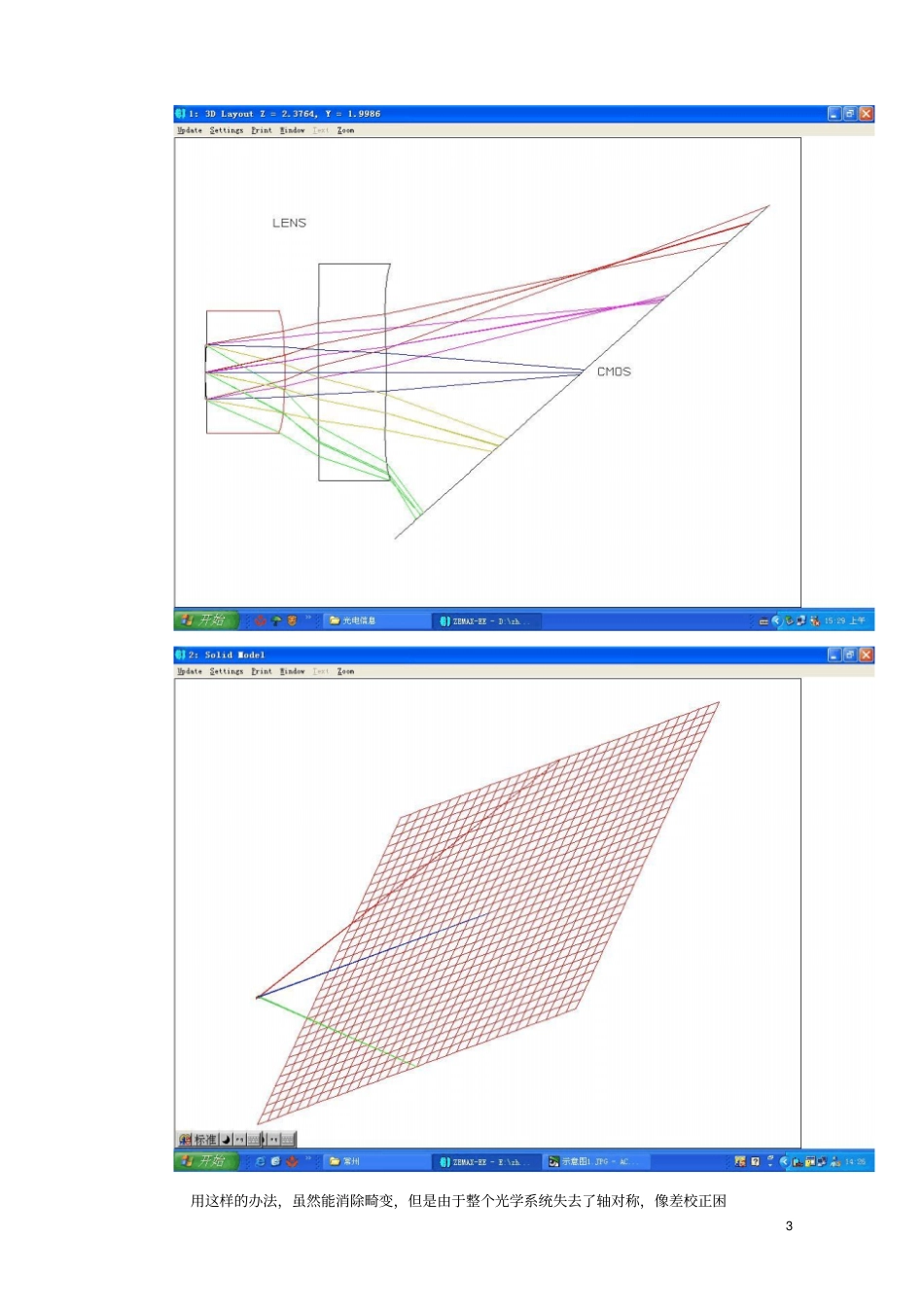

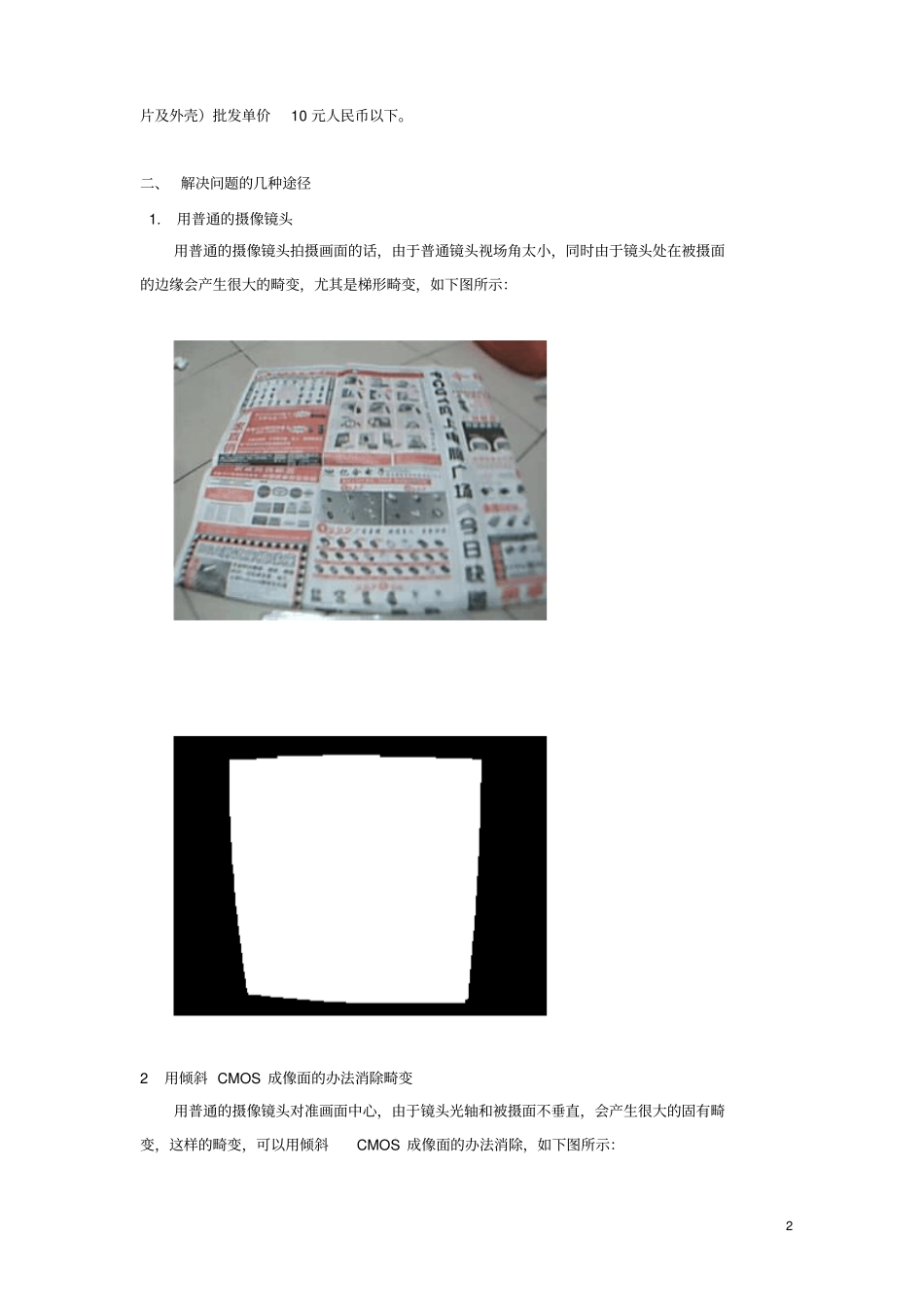

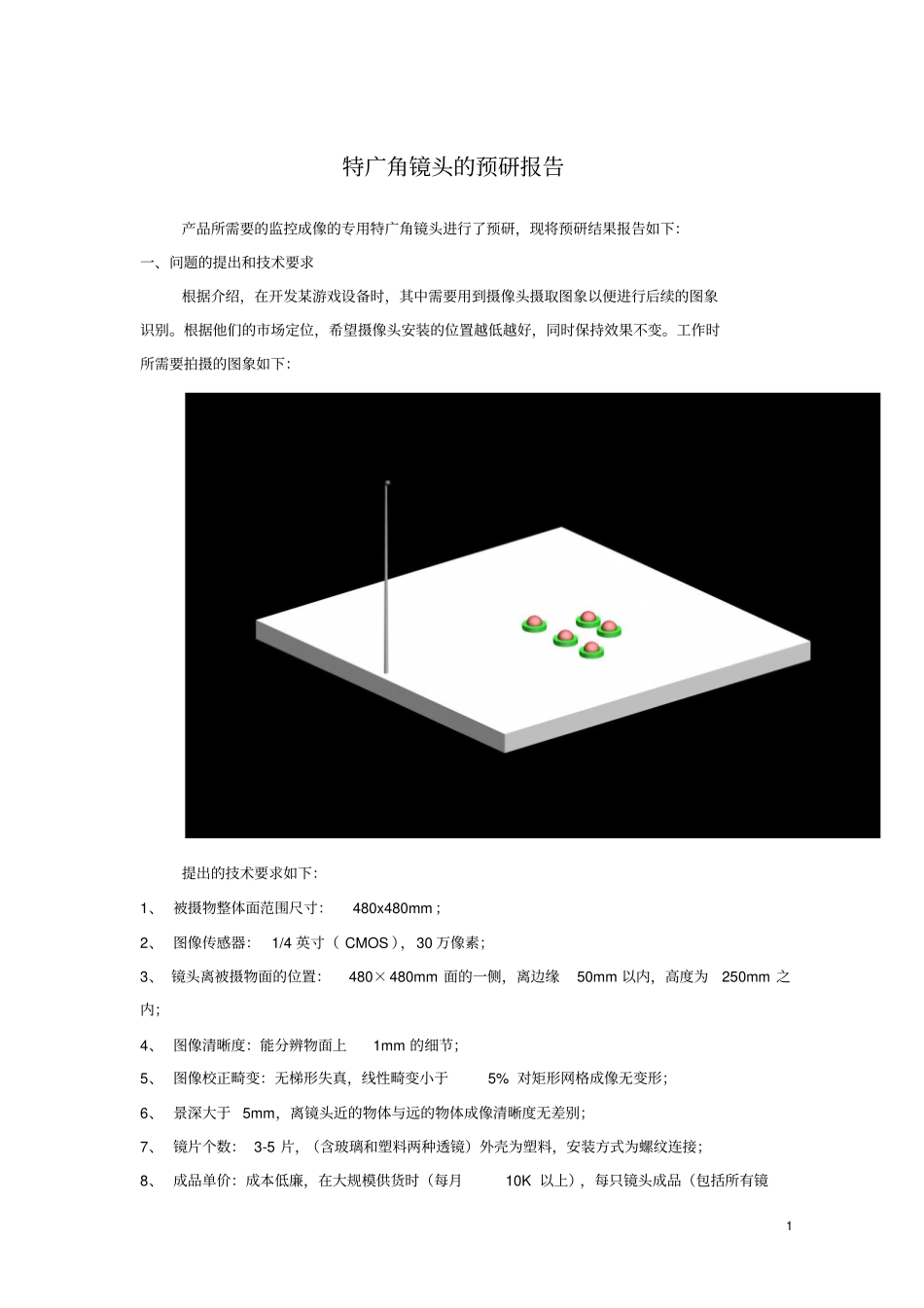

1 特广角镜头的预研报告产品所需要的监控成像的专用特广角镜头进行了预研,现将预研结果报告如下:一、问题的提出和技术要求根据介绍,在开发某游戏设备时,其中需要用到摄像头摄取图象以便进行后续的图象识别。根据他们的市场定位,希望摄像头安装的位置越低越好,同时保持效果不变。工作时所需要拍摄的图象如下:提出的技术要求如下:1、 被摄物整体面范围尺寸:480x480mm ;2、 图像传感器: 1/4 英寸( CMOS ),30 万像素;3、 镜头离被摄物面的位置:480×480mm 面的一侧,离边缘50mm 以内,高度为250mm 之内;4、 图像清晰度:能分辨物面上1mm 的细节;5、 图像校正畸变:无梯形失真,线性畸变小于5% 对矩形网格成像无变形;6、 景深大于 5mm,离镜头近的物体与远的物体成像清晰度无差别;7、 镜片个数: 3-5 片,(含玻璃和塑料两种透镜)外壳为塑料,安装方式为螺纹连接;8、 成品单价:成本低廉,在大规模供货时(每月10K 以上),每只镜头成品(包括所有镜2 片及外壳)批发单价10 元人民币以下。二、 解决问题的几种途径1. 用普通的摄像镜头用普通的摄像镜头拍摄画面的话,由于普通镜头视场角太小,同时由于镜头处在被摄面的边缘会产生很大的畸变,尤其是梯形畸变,如下图所示:2 用倾斜 CMOS 成像面的办法消除畸变用普通的摄像镜头对准画面中心,由于镜头光轴和被摄面不垂直,会产生很大的固有畸变,这样的畸变,可以用倾斜CMOS 成像面的办法消除,如下图所示:3 用这样的办法,虽然能消除畸变,但是由于整个光学系统失去了轴对称,像差校正困4 难,造成像面模糊,无法识别细节。3用传统的球面特广角镜头成像由于非轴对称的光学系统难于校正像差,所以只有采用轴对称的光学系统的才能解决问题。所谓特广角镜头,是指视场角超过90 度的广角镜头,在设计上有很大难度。广角镜头的畸变很大,为了消除畸变,镜头往往需要十多片镜片组成(如下图),它的成本很高,无法推广。另一种消除畸变的球面广角镜头,是对称设计的镜头,从光学理论可知结构对称的镜头可以自动消除畸变。但是由于本镜头的焦距很小( 约为 1~2mm ),对称设计的结果造成后截距很短( 约在 0.05mm ) ,装配调整困难,并且透镜的表面曲率半径很小,在1mm 以下,这样小的半径在模具制造和注塑工艺上都十分困难,甚至无法加工, 该方案的光学原理如下:5 三、 非球面特广角镜头的设计分析按照上述分析,本系统必须是一种新型的...
