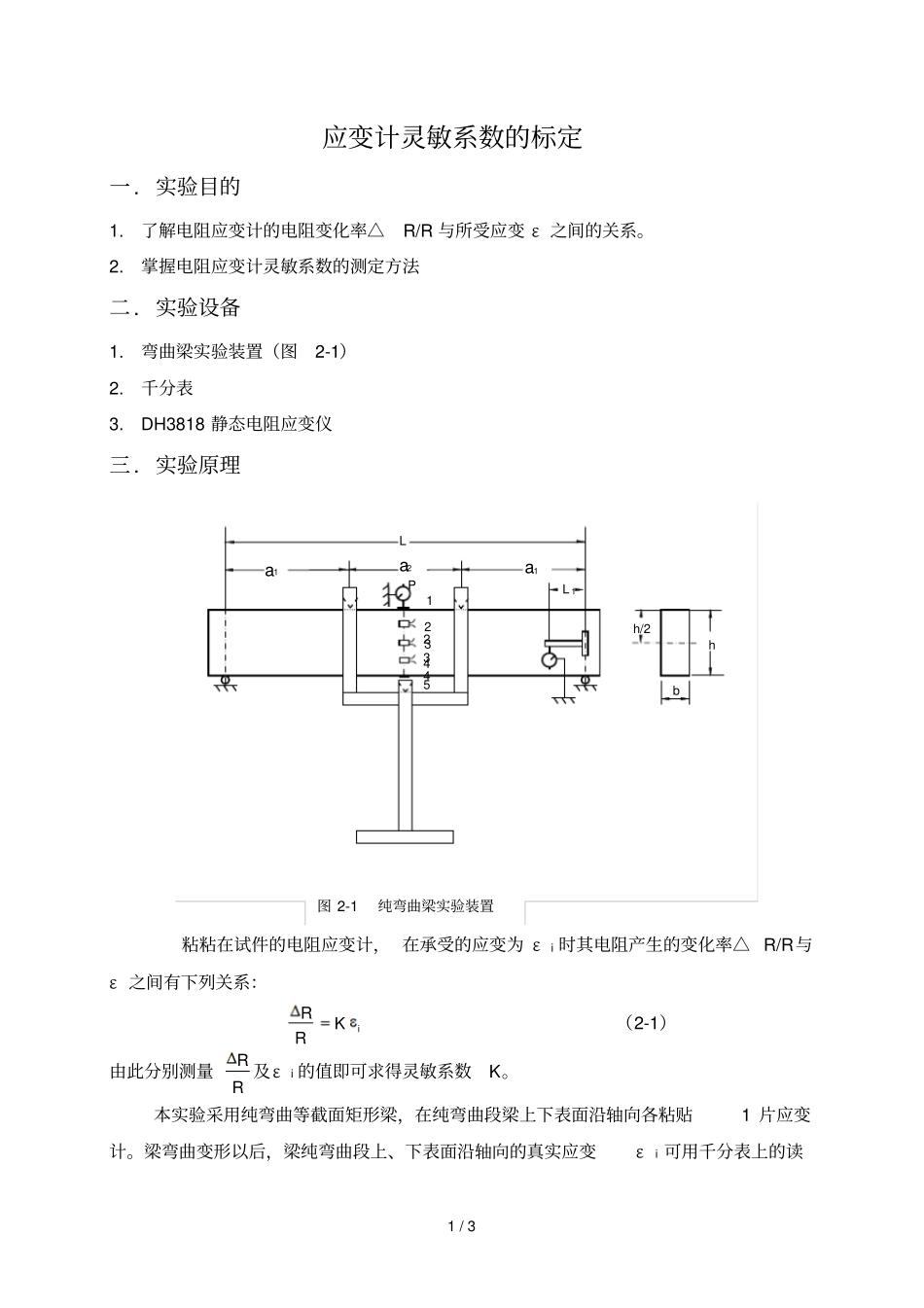

应变计灵敏系数的标定试验_第1页
1/3

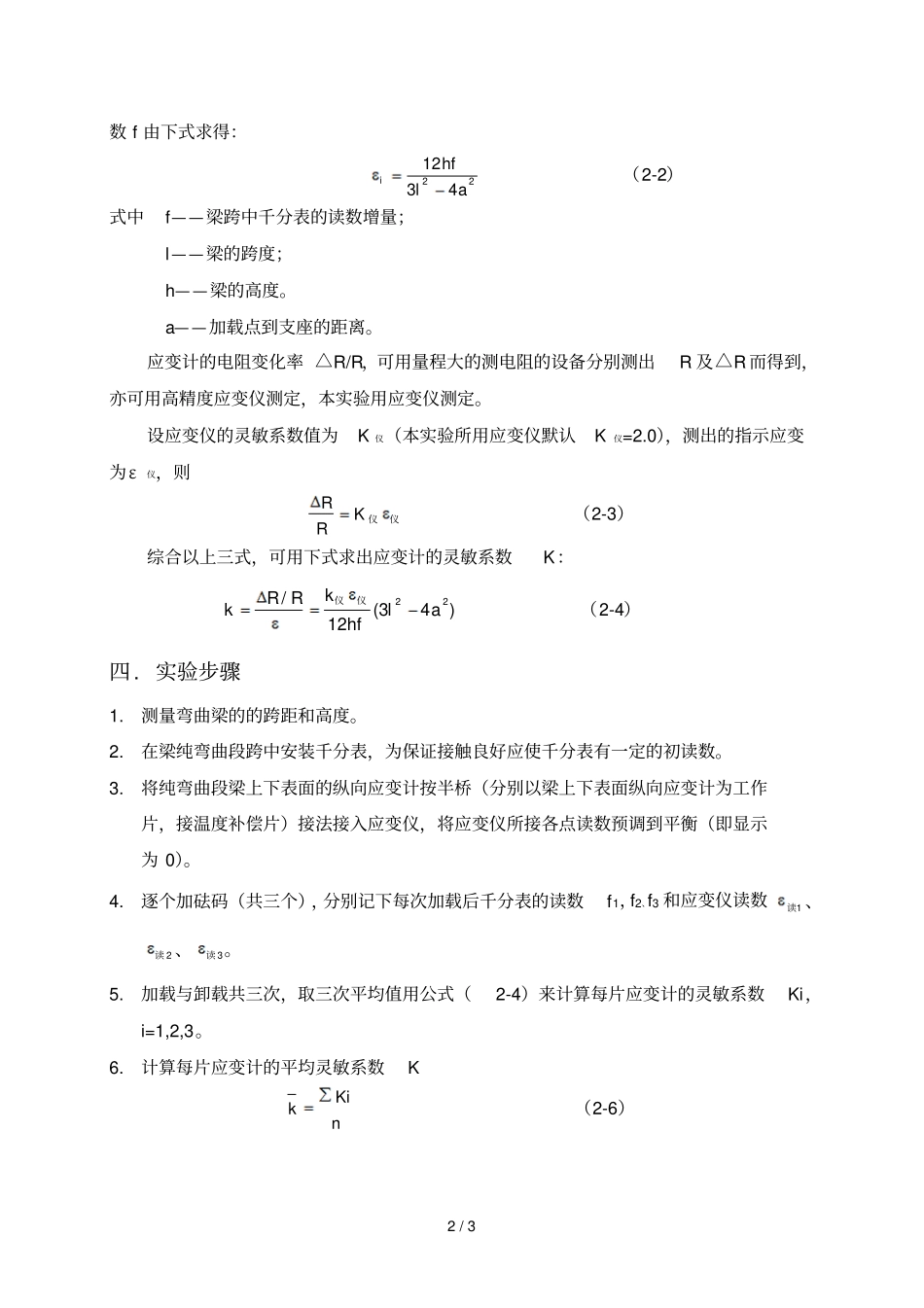

应变计灵敏系数的标定试验_第2页
2/3
应变计灵敏系数的标定试验_第3页

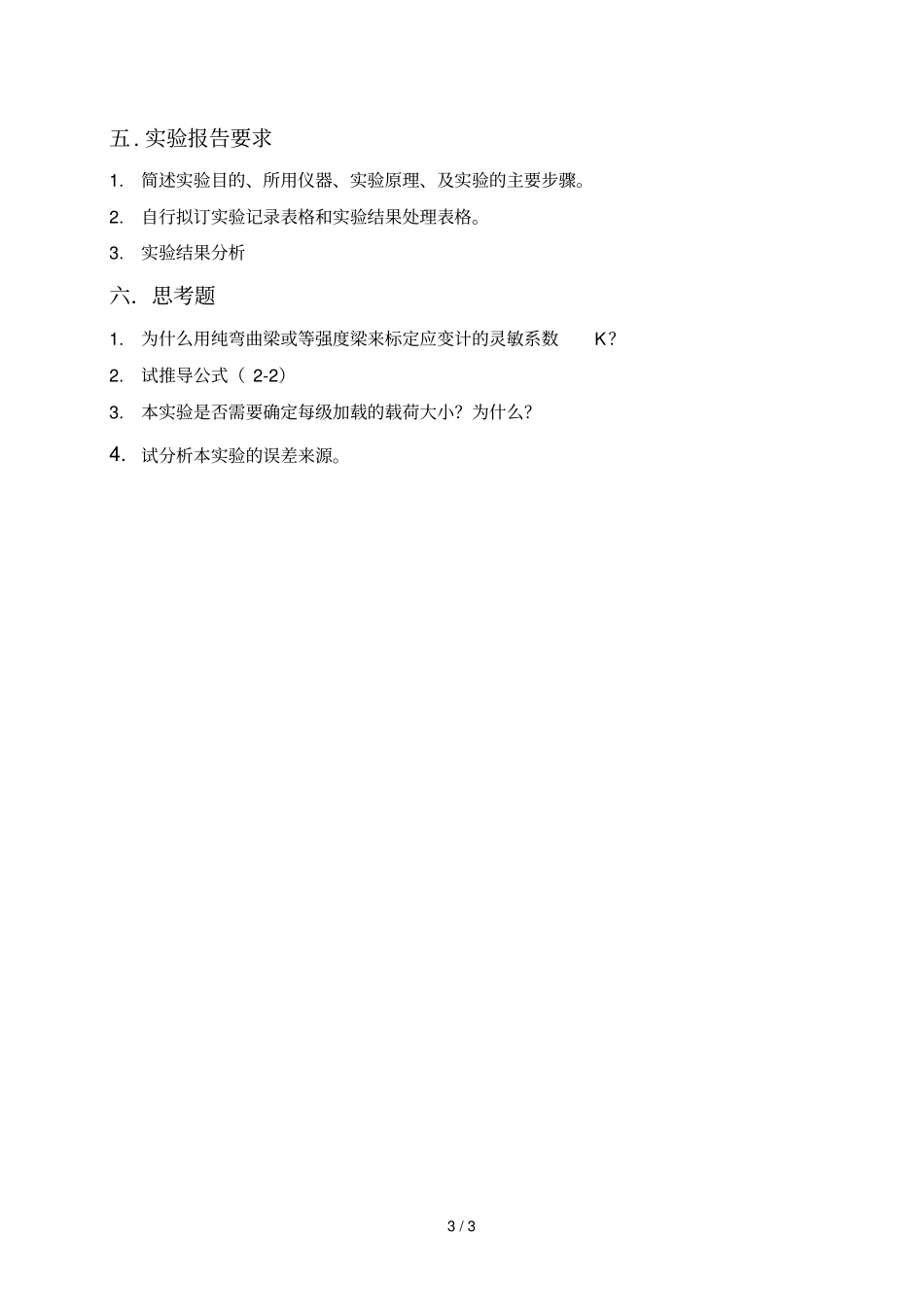

3/3
1 / 3 应变计灵敏系数的标定一. 实验目的1.了解电阻应变计的电阻变化率△R/R 与所受应变 ε 之间的关系。2.掌握电阻应变计灵敏系数的测定方法二. 实验设备1.弯曲梁实验装置(图2-1)2.千分表3.DH3818 静态电阻应变仪三. 实验原理粘粘在试件的电阻应变计, 在承受的应变为 εi 时其电阻产生的变化率△ R/R与ε 之间有下列关系:iKRR(2-1)由此分别测量RR 及εi 的值即可求得灵敏系数K。本实验采用纯弯曲等截面矩形梁,在纯弯曲段梁上下表面沿轴向各粘贴1 片应变计。梁弯曲变形以后,梁纯弯曲段上、下表面沿轴向的真实应变εi 可用千分表上的读P a1 a2 a1 L h b 1 2 3 4 L 1 2 3 4 5 h/2 图 2-1 纯弯曲梁实验装置2 / 3 数 f 由下式求得:224312alhfi(2-2)式中f——梁跨中千分表的读数增量;l——梁的跨度;h——梁的高度。a——加载点到支座的距离。应变计的电阻变化率 △R/R,可用量程大的测电阻的设备分别测出R 及△R 而得到,亦可用高精度应变仪测定,本实验用应变仪测定。设应变仪的灵敏系数值为K 仪(本实验所用应变仪默认K仪=2.0),测出的指示应变为ε仪,则仪仪KRR(2-3)综合以上三式,可用下式求出应变计的灵敏系数K:)43(12/22alhfkRRk仪仪(2-4)四. 实验步骤1.测量弯曲梁的的跨距和高度。2.在梁纯弯曲段跨中安装千分表,为保证接触良好应使千分表有一定的初读数。3.将纯弯曲段梁上下表面的纵向应变计按半桥(分别以梁上下表面纵向应变计为工作片,接温度补偿片)接法接入应变仪,将应变仪所接各点读数预调到平衡(即显示为 0)。4.逐个加砝码(共三个),分别记下每次加载后千分表的读数f1,f2、f3 和应变仪读数1读 、2读 、3读 。5.加载与卸载共三次,取三次平均值用公式(2-4)来计算每片应变计的灵敏系数Ki,i=1,2,3。6.计算每片应变计的平均灵敏系数K nKik(2-6)3 / 3 五. 实验报告要求1.简述实验目的、所用仪器、实验原理、及实验的主要步骤。2.自行拟订实验记录表格和实验结果处理表格。3.实验结果分析六.思考题1.为什么用纯弯曲梁或等强度梁来标定应变计的灵敏系数K?2.试推导公式( 2-2)3.本实验是否需要确定每级加载的载荷大小?为什么?4.试分析本实验的误差来源。
