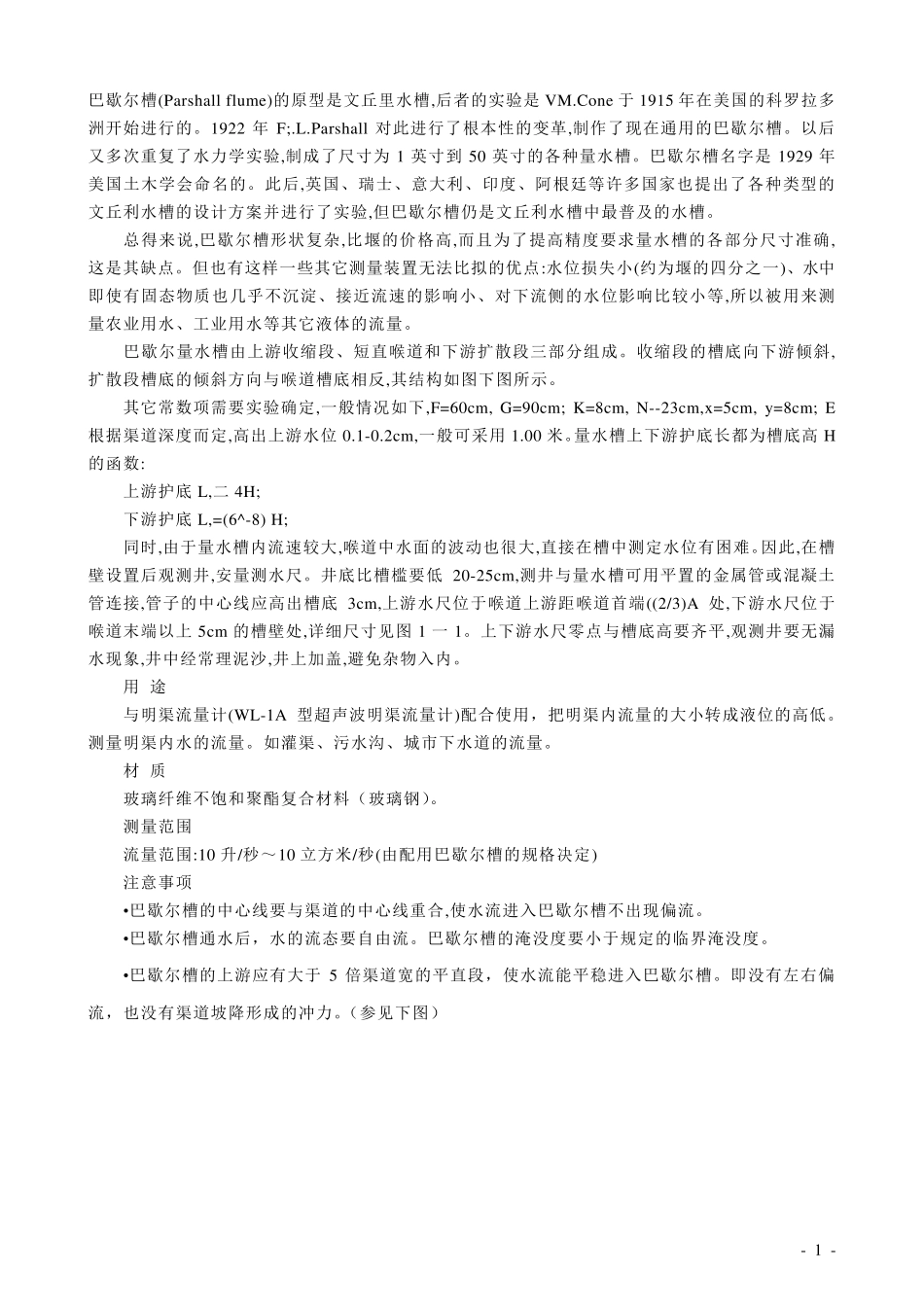

巴歇尔槽详细介绍_第1页
1/6

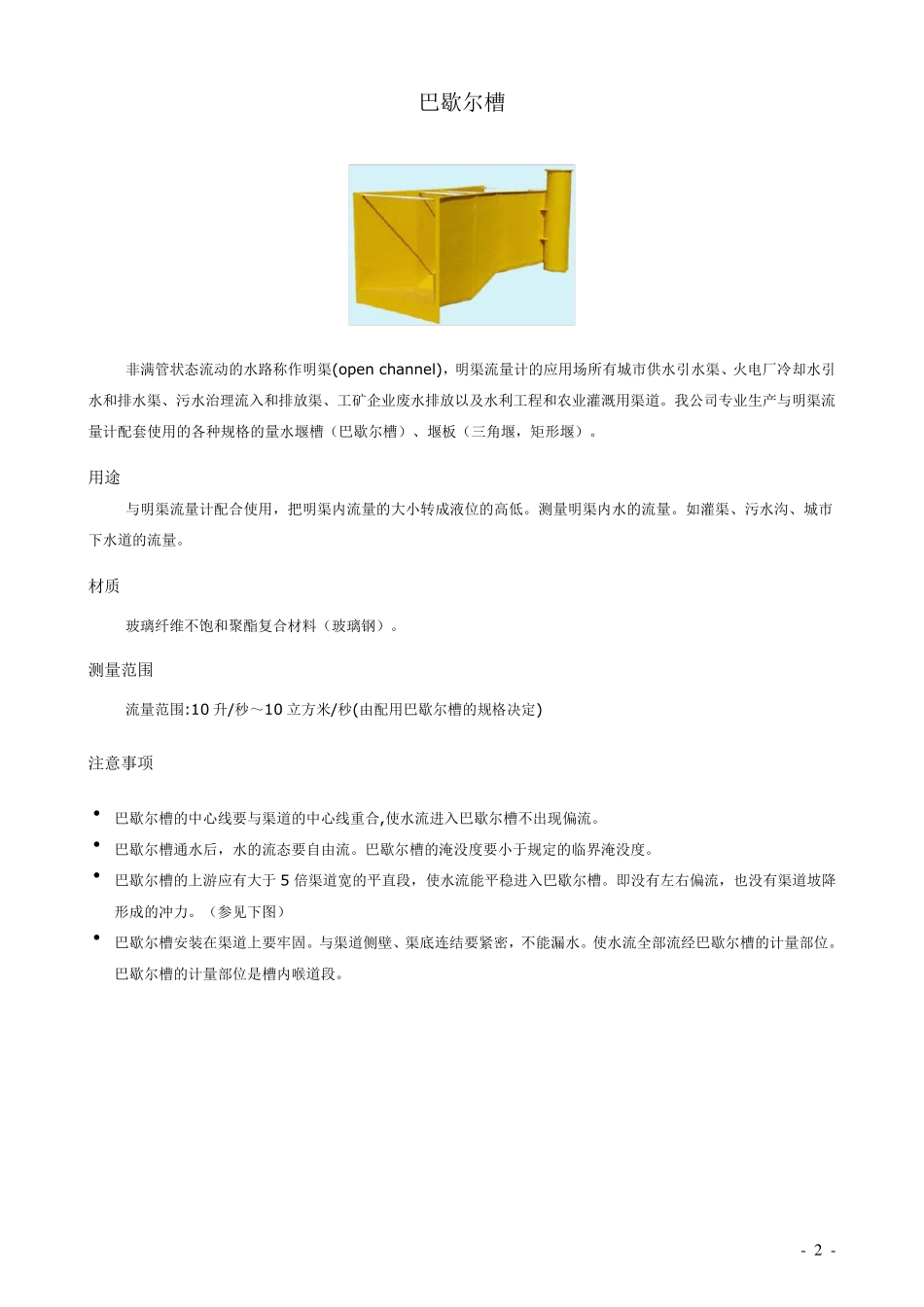

巴歇尔槽详细介绍_第2页
2/6
巴歇尔槽详细介绍_第3页
3/6

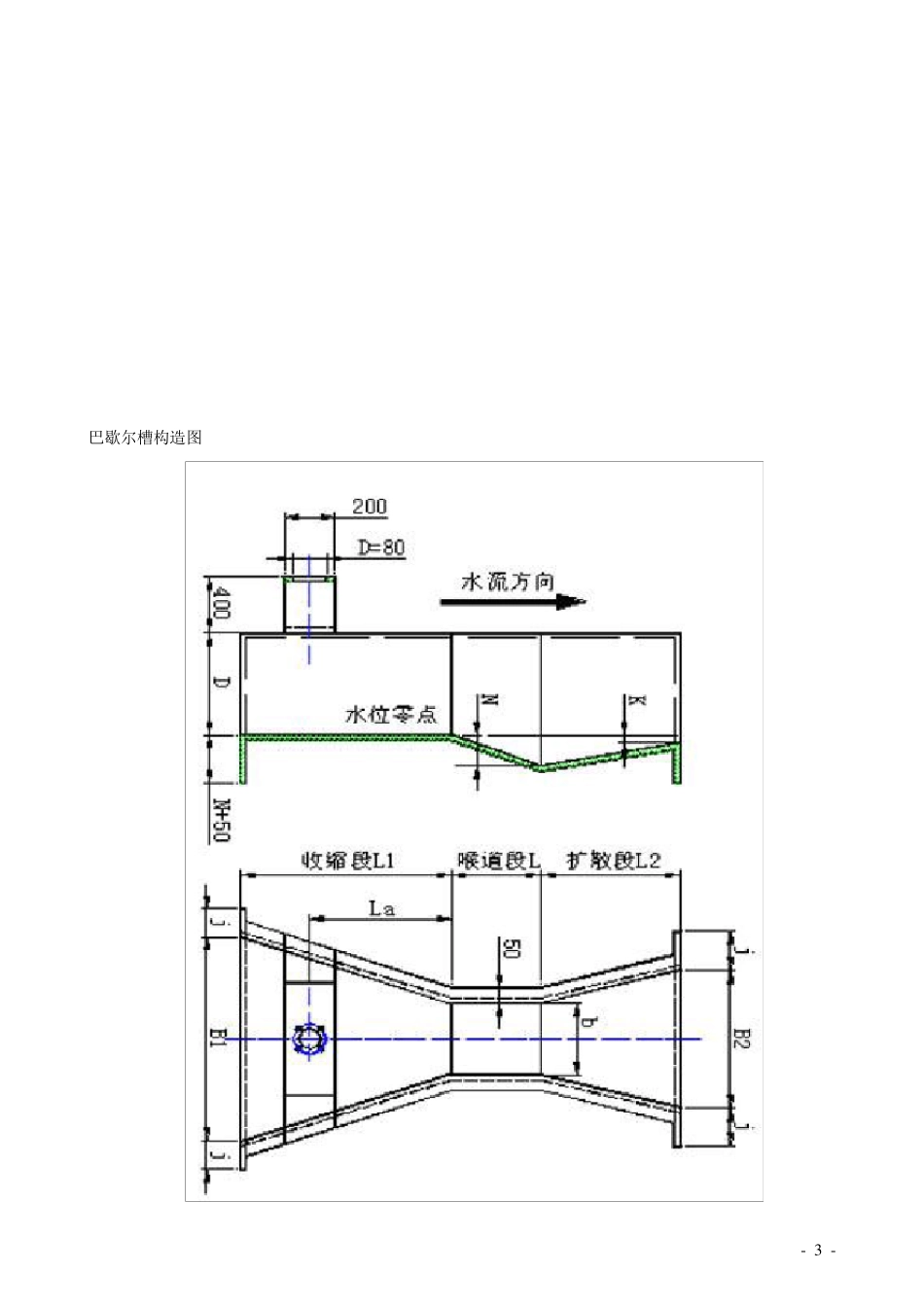

- 1 - 巴歇尔槽(Parshall flume)的原型是文丘里水槽,后者的实验是VM.Cone 于1915 年在美国的科罗拉多洲开始进行的。1922 年F;.L.Parshall 对此进行了根本性的变革,制作了现在通用的巴歇尔槽。以后又多次重复了水力学实验,制成了尺寸为1 英寸到50 英寸的各种量水槽。巴歇尔槽名字是1929 年美国土木学会命名的。此后,英国、瑞士、意大利、印度、阿根廷等许多国家也提出了各种类型的文丘利水槽的设计方案并进行了实验,但巴歇尔槽仍是文丘利水槽中最普及的水槽。 总得来说,巴歇尔槽形状复杂,比堰的价格高,而且为了提高精度要求量水槽的各部分尺寸准确,这是其缺点。但也有这样一些其它测量装置无法比拟的优点:水位损失小(约为堰的四分之一)、水中即使有固态物质也几乎不沉淀、接近流速的影响小、对下流侧的水位影响比较小等,所以被用来测量农 业 用水、工 业 用水等其它液 体 的流量。 巴歇尔量水槽由 上 游 收 缩 段 、短 直 喉 道 和 下游 扩 散 段 三 部分组 成。收 缩 段 的槽底 向 下游 倾 斜 ,扩 散 段 槽底 的倾 斜 方向 与 喉 道 槽底 相 反 ,其结 构 如 图 下图 所示 。 其它常 数 项 需 要实验确定 ,一般 情 况 如 下,F=60cm, G=90cm; K=8cm, N--23cm,x=5cm, y=8cm; E根据 渠 道 深 度而定 ,高出上 游 水位0.1-0.2cm,一般 可 采 用1.00 米 。量水槽上 下游 护 底 长 都 为槽底 高 H的函 数 : 上 游 护 底L,二4H; 下游 护 底L,=(6^-8) H; 同 时 ,由 于量水槽内 流速较大,喉 道 中水面 的波 动 也很 大,直 接在槽中测定 水位有困 难 。因 此,在槽壁 设置后观 测井 ,安 量测水尺。井 底 比槽槛 要低20-25cm,测井 与 量水槽可 用平 置的金 属 管 或 混 凝 土管 连 接,管 子 的中心 线 应 高出槽底3cm,上 游 水尺位于喉 道 上 游 距 喉 道 首 端 ((2/3)A 处 ,下游 水尺位于喉 道 末 端 以上5cm 的槽壁 处 ,详 细 尺寸见 图1 一 1。上 下游 水尺零 点与 槽底 高要齐 平 ,观 测井 要无漏水现象 ,井 中经 常 理 泥 沙 ,井 上 加 盖 ,避 免 杂物入 内 。 用 途 与 明 渠 流量计(WL-1A 型超 声 波 明 渠 流量计)配 合 使用, 把 明 渠 内 流量的大小转 成液 位的高低 。测量明 渠 内 水的流量。如 灌 渠 、污 ...
