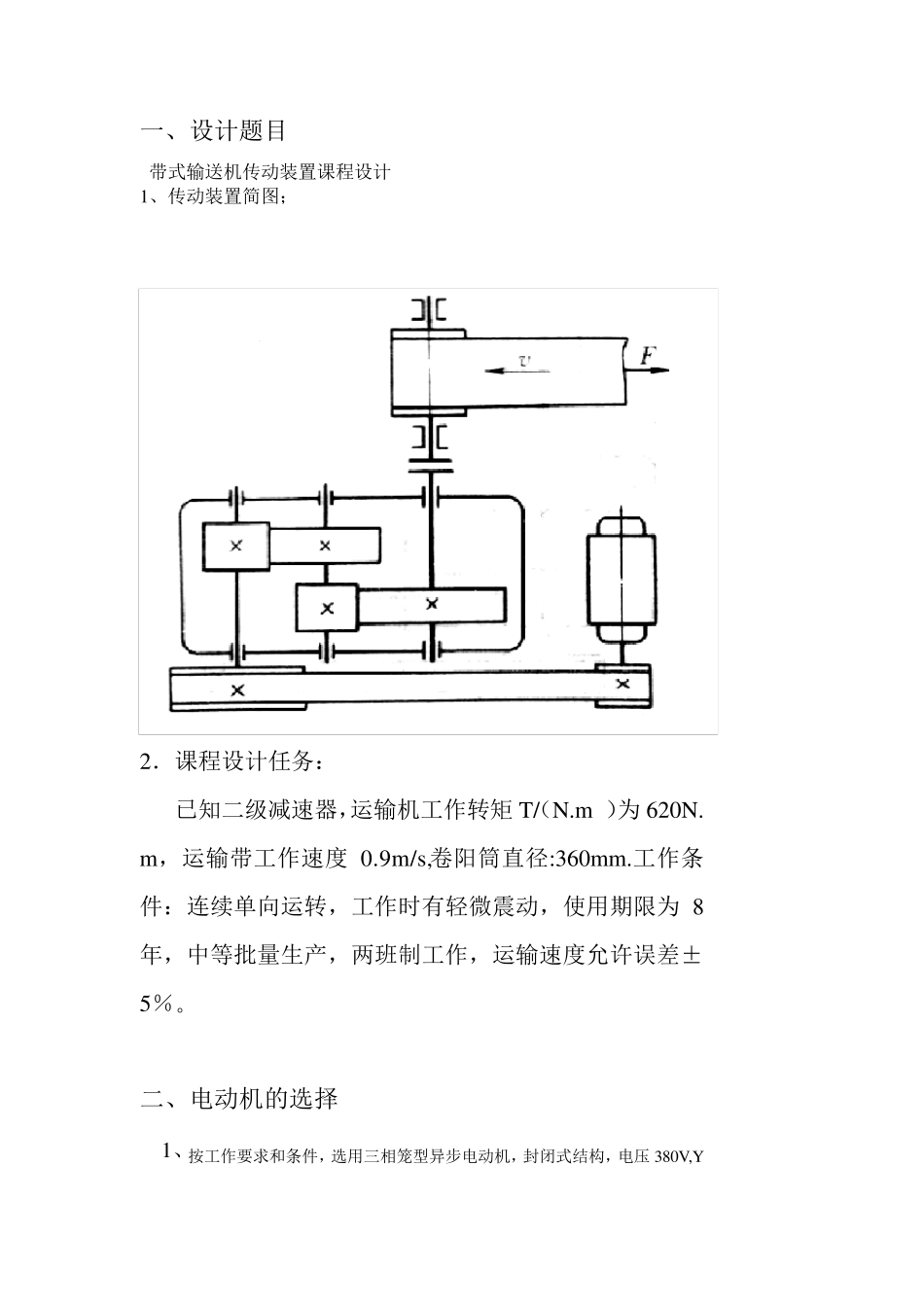

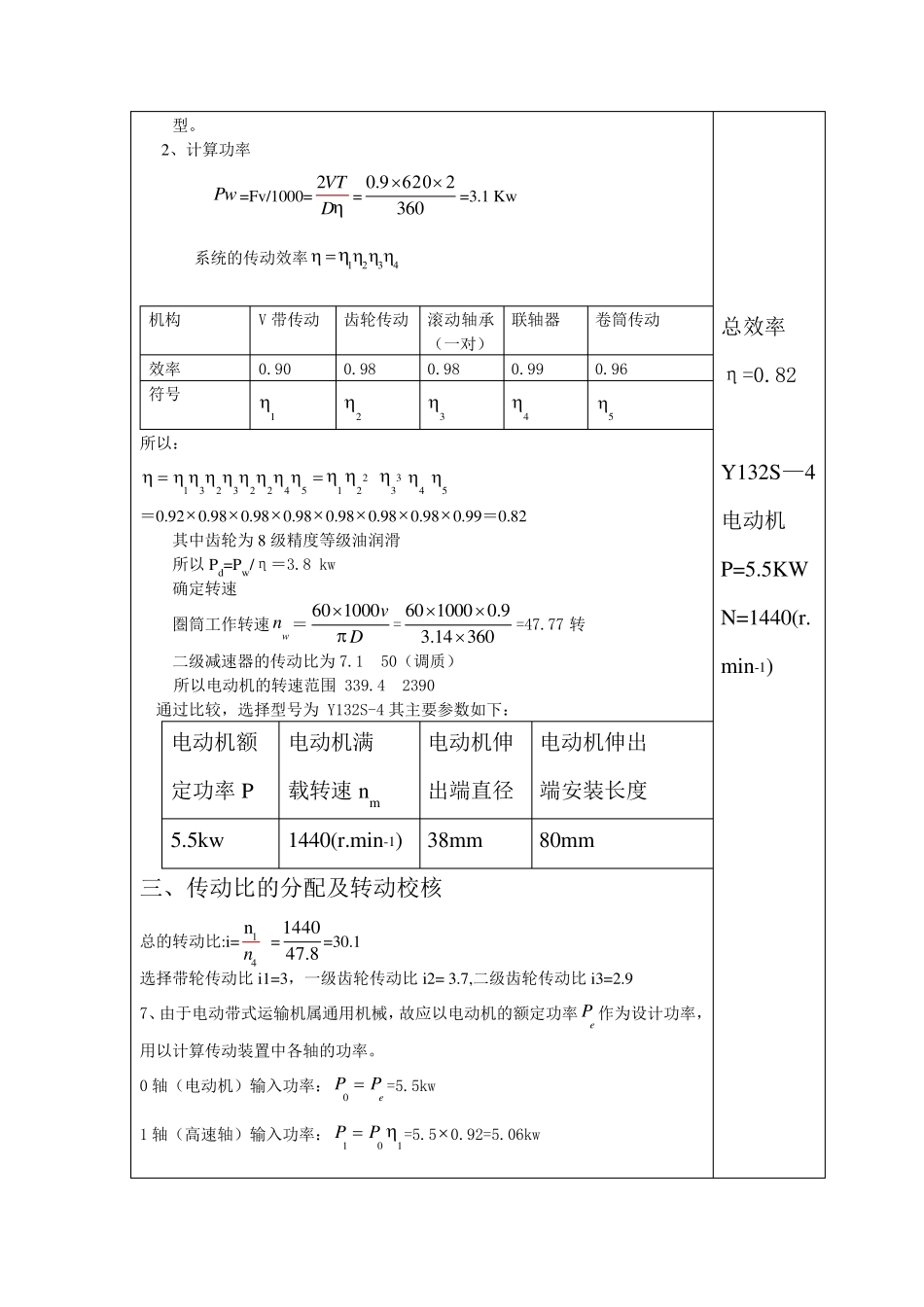

一、设计题目 带式输送机传动装置课程设计 1、传动装置简图； 2．课程设计任务： 已知二级减速器，运输机工作转矩T/（N.m ）为620N. m，运输带工作速度0.9m/s,卷阳筒直径:360mm.工作条件：连续单向运转，工作时有轻微震动，使用期限为8年，中等批量生产，两班制工作，运输速度允许误差±5％。 二、电动机的选择 1、按工作要求和条件，选用三相笼型异步电动机，封闭式结构，电压 380V,Y 型。 2、计算功率 Pw =Fv/1000= 2VTD = 0.9360 =3.1 Kw 系统的传动效率1    机构 V 带传动 齿轮传动 滚动轴承（一对） 联轴器 卷筒传动 效率 0.90 0.98 0.98 0.99 0.96 符号 1 2 3 4 5 所以：  5        122 335 ＝0.920.980.980.980.980.980.980.99＝0.82 其中齿轮为8 级精度等级油润滑 所以Pd=Pw/η＝3.8 kw 确定转速 圏筒工作转速wn ＝60 1000vD= 60 1000 0.93.14 360=47.77 转 二级减速器的传动比为7.150（调质） 所以电动机的转速范围 339.42390 通过比较，选择型号为 Y132S-4 其主要参数如下： 电动机额 定功率P 电动机满 载转速 nm 电动机伸 出端直径 电动机伸出 端安装长度 5.5kw 1440(r.min-1) 38mm 80mm 三、传动比的分配及转动校核 总的转动比:i=14nn =144047.8 =30.1 选择带轮传动比 i1=3，一级齿轮传动比 i2= 3.7,二级齿轮传动比 i3=2.9 7、由于电动带式运输机属通用机械，故应以电动机的额定功率eP 作为设计功率，用以计算传动装置中各轴的功率。 0 轴（电动机）输入功率：0P eP =5.5kw 1 轴（高速轴）输入功率：1P 0P1 =5.50.92=5.06kw 总效率 η=0.82 Y132S—4电动机 P=5.5KW N=1440(r.min-1) 2 轴（中间轴）的输入功率：2P 0P1 ·23=5.50.920.980.98×=4.86kw 3 轴（低速轴）的输入功率：3P 0P12223=5.5 0.9220.98 30.98 =4.62kw 4 轴（滚筒轴）的输入功率: 4P 0P132 2345 =5.50.9220.98 30.98 0.99×0.96=4.484kw 8、各轴输入转矩的计算： 0 轴（电动机）的输入转矩： 0T 50095 5 10 Pn• =5 5.595 5 10 1440• =36.47310 N·mm 1 轴（高速轴）的输入转矩： 1T 51195 5 10 Pn• =5 5.0...
