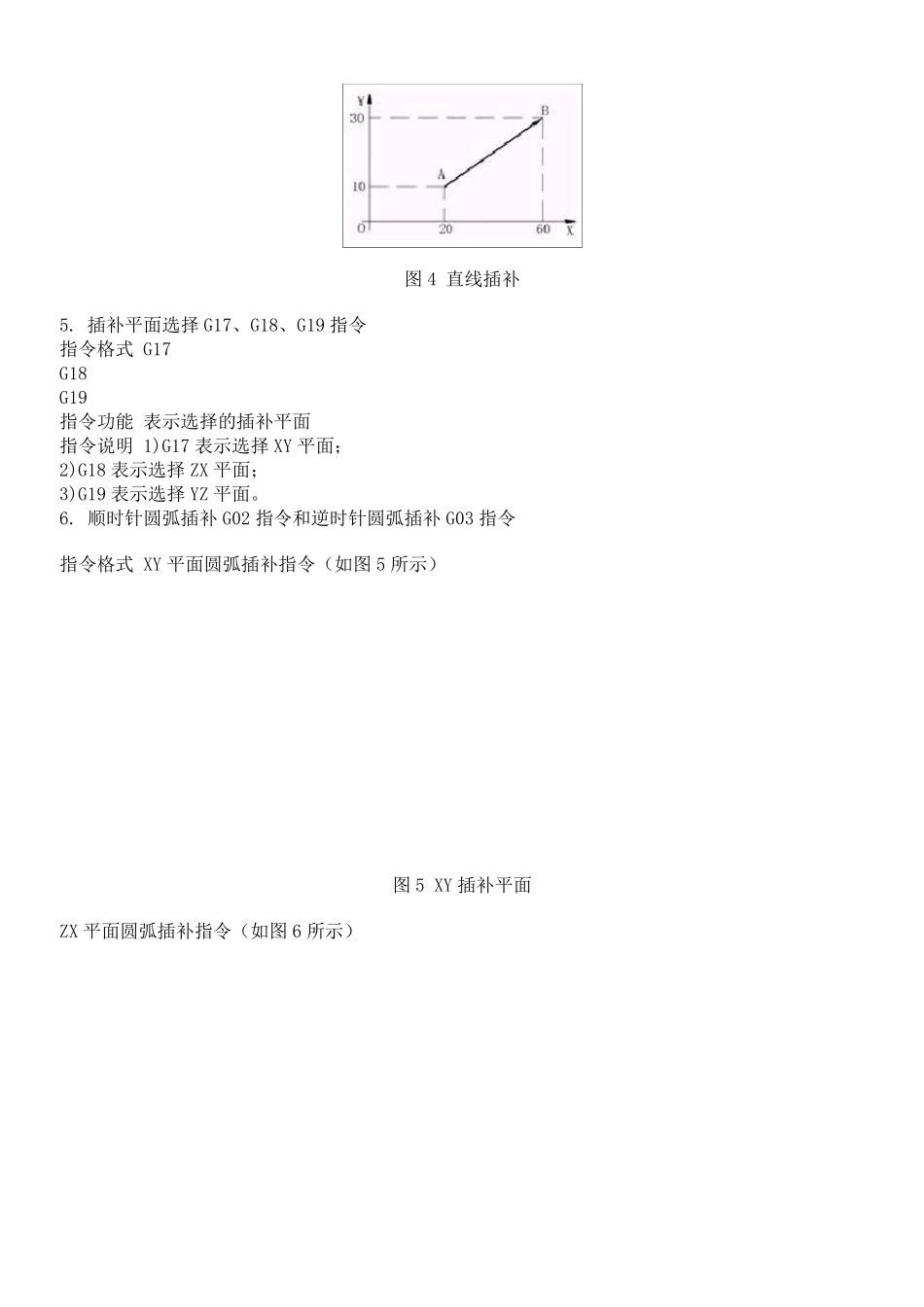

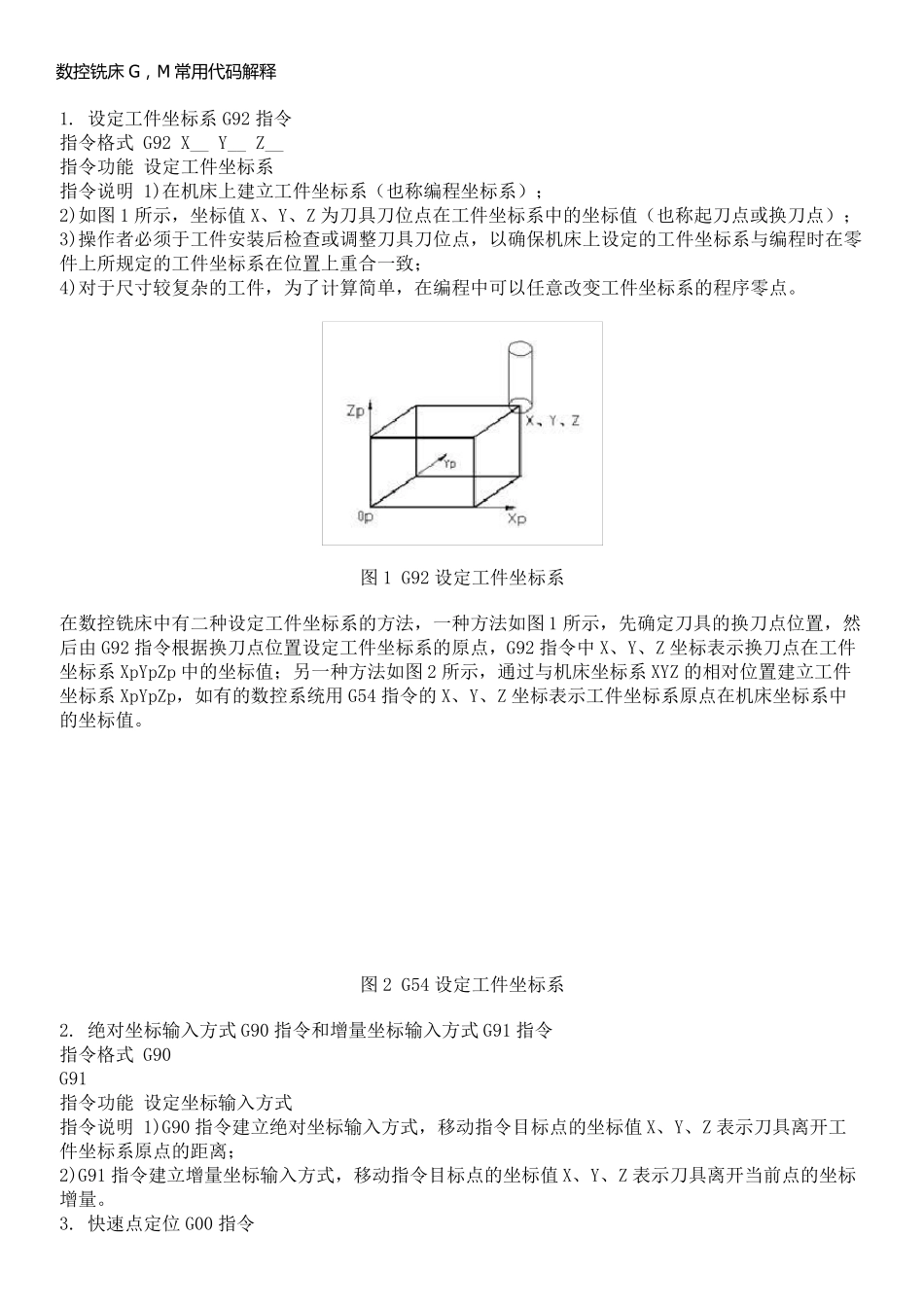

数 控 铣 床 G, M 常 用 代码解释 1. 设定工件坐标系G92 指令 指令格式 G92 X__ Y__ Z__ 指令功能 设定工件坐标系 指令说明 1)在机床上建立工件坐标系(也称编程坐标系); 2)如图1 所示,坐标值X、Y、Z 为刀具刀位点在工件坐标系中的坐标值(也称起刀点或换刀点); 3)操作者必须于工件安装后检查或调整刀具刀位点,以确保机床上设定的工件坐标系与编程时在零件上所规定的工件坐标系在位置上重合一致; 4)对于尺寸较复杂的工件,为了计算简单,在编程中可以任意改变工件坐标系的程序零点。 图1 G92 设定工件坐标系 在数控铣床中有二种设定工件坐标系的方法,一种方法如图1 所示,先确定刀具的换刀点位置,然后由 G92 指令根据换刀点位置设定工件坐标系的原点,G92 指令中 X、Y、Z 坐标表示换刀点在工件坐标系XpYpZp 中的坐标值;另一种方法如图2 所示,通过与机床坐标系XYZ 的相对位置建立工件坐标系XpYpZp,如有的数控系统用 G54 指令的 X、Y、Z 坐标表示工件坐标系原点在机床坐标系中的坐标值。 图2 G54 设定工件坐标系 2. 绝对坐标输入方式G90 指令和增量坐标输入方式G91 指令 指令格式 G90 G91 指令功能 设定坐标输入方式 指令说明 1)G90 指令建立绝对坐标输入方式,移动指令目标点的坐标值X、Y、Z 表示刀具离开工件坐标系原点的距离; 2)G91 指令建立增量坐标输入方式,移动指令目标点的坐标值X、Y、Z 表示刀具离开当前点的坐标增量。 3. 快速点定位 G00 指令 指令格式 G00 X__ Y__ Z__ 指令功能 快速点定位 指令说明 1)刀具以各轴内定的速度由始点(当前点)快速移动到目标点; 2)刀具运动轨迹与各轴快速移动速度有关; 3)刀具在起始点开始加速至预定的速度,到达目标点前减速定位。 例题 1 如图 3 所示,刀具从 A 点快速移动至C 点,使用绝对坐标与增量坐标方式编程。 图 3 快速定位 绝对坐标编程 G92 X0 Y0 Z0 设工件坐标系原点,换刀点O 与机床坐标系原点重合 G90 G00 X15 Y-40 刀具快速移动至Op 点 G92 X0 Y0 重新设定工件坐标系,换刀点Op 与工件坐标系原点重合 G00 X20 Y10 刀具快速移动至A 点定位 X60 Y30 刀具从始点A 快移至终点C 用增量值方式编程 G92 X0 Y0 Z0 G91 G00 X15 Y-40 G92 X0 Y0 G00 X20 Y10 X40 Y20 在上例题中,刀具从 A 点移动至C 点,若机床内定的X 轴和 Y 轴的快速...
