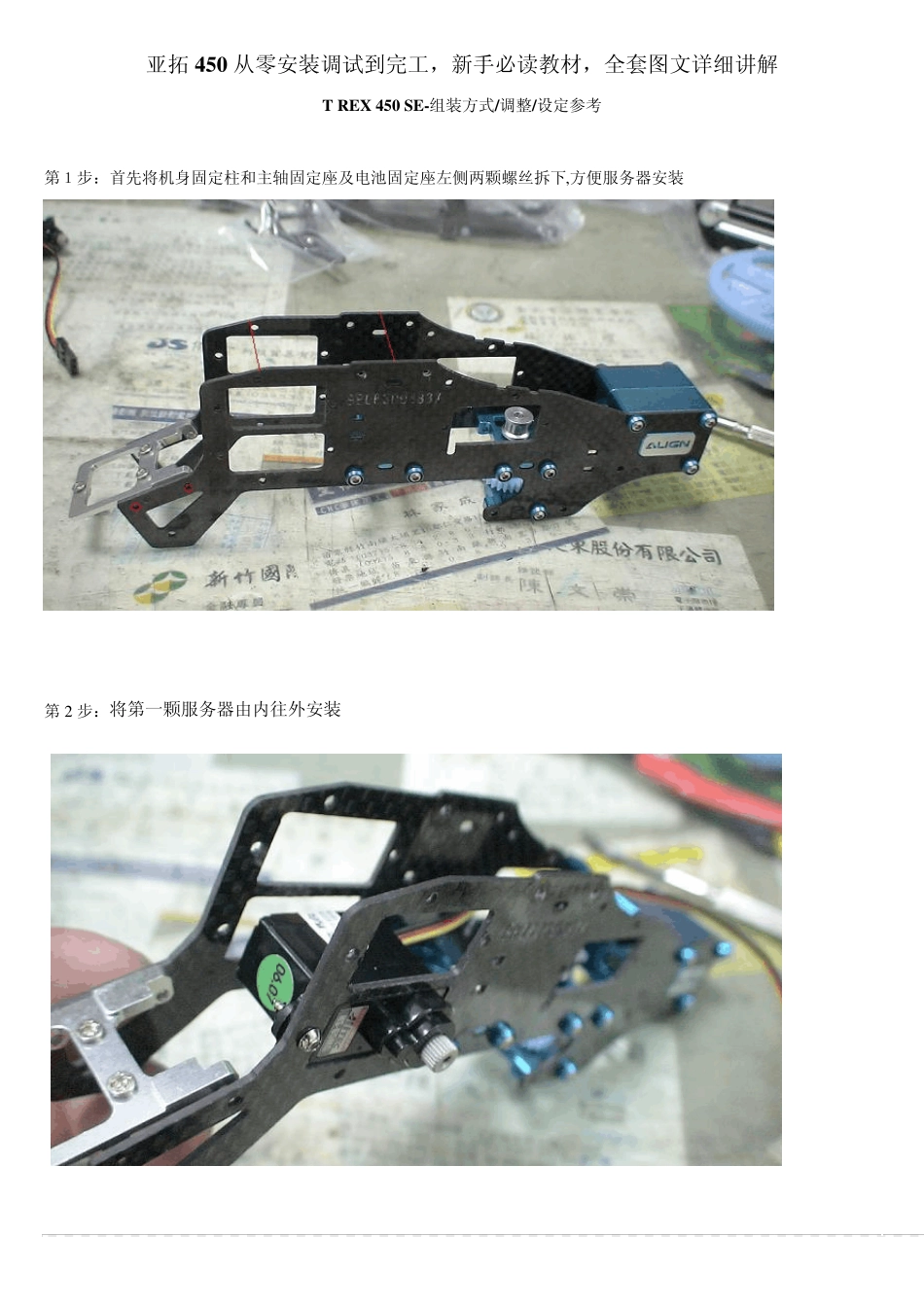

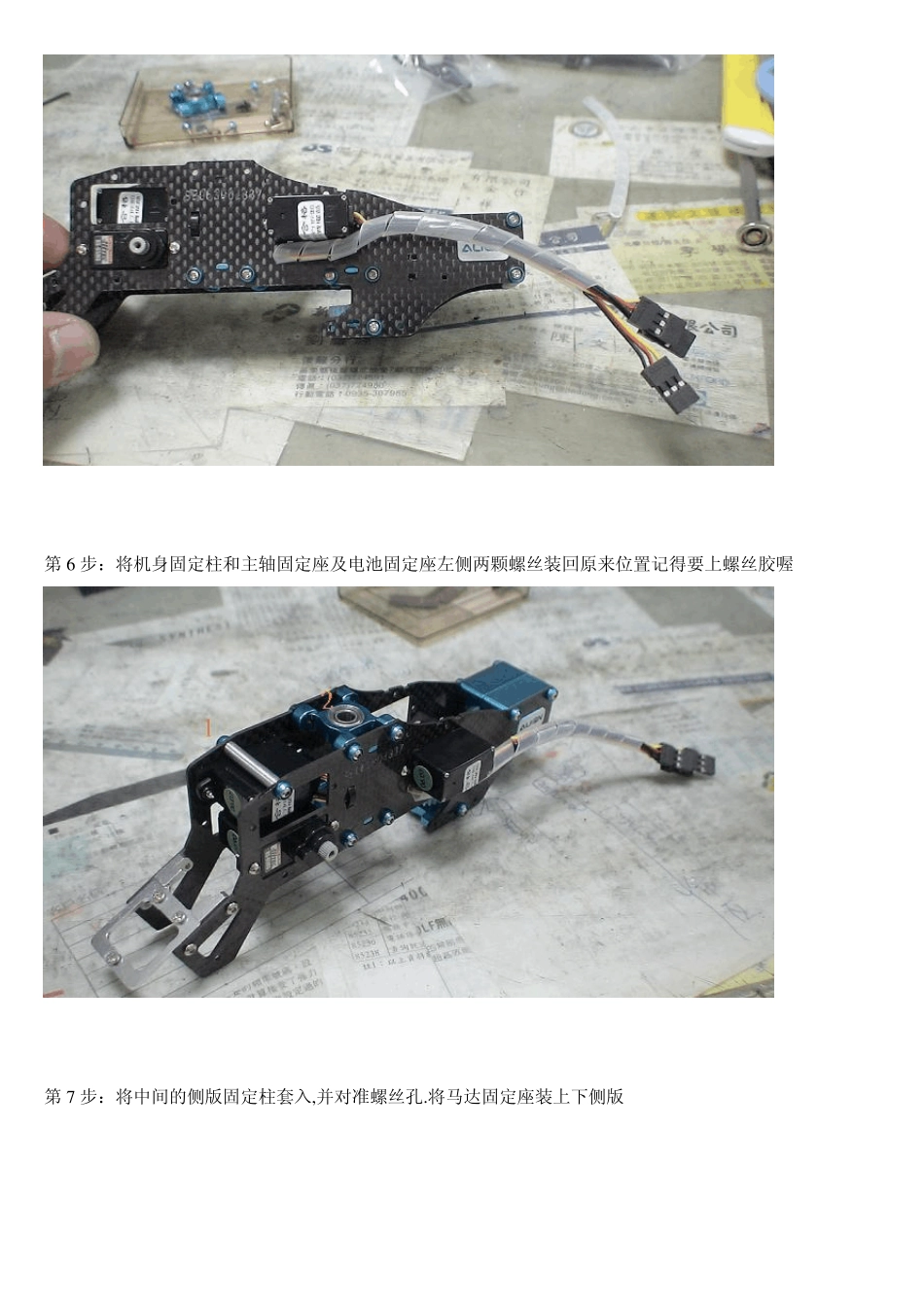

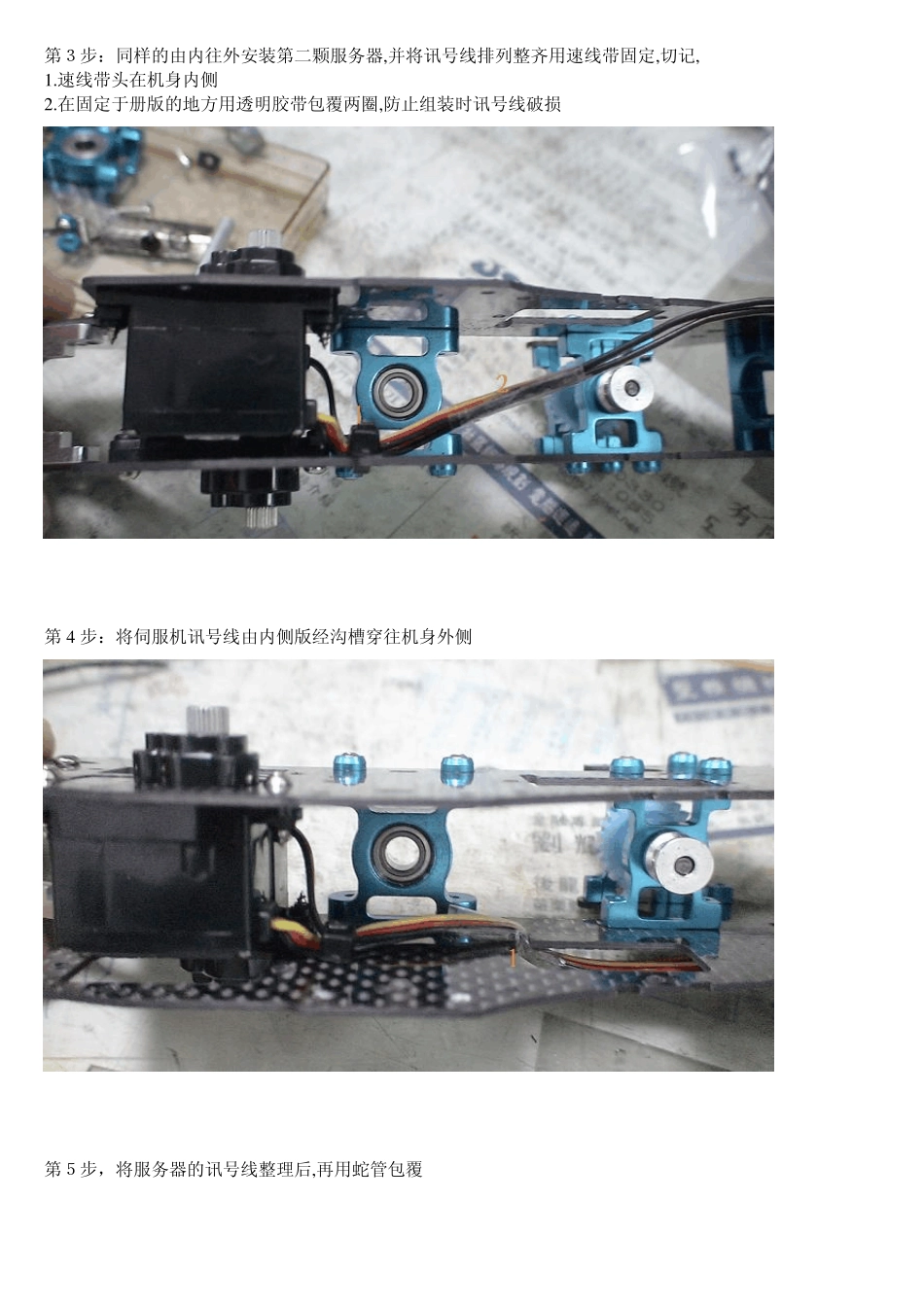

亚拓450 从零安装调试到完工,新手必读教材,全套图文详细讲解 T REX 450 SE-组装方式/调整/设定参考 第1步:首先将机身固定柱和主轴固定座及电池固定座左侧两颗螺丝拆下,方便服务器安装 第 2 步:将第一颗服务器由内往外安装 第3步:同样的由内往外安装第二颗服务器,并将讯号线排列整齐用速线带固定,切记, 1 .速线带头在机身内侧 2 .在固定于册版的地方用透明胶带包覆两圈,防止组装时讯号线破损 第4 步:将伺服机讯号线由内侧版经沟槽穿往机身外侧 第5步,将服务器的讯号线整理后,再用蛇管包覆 第6 步:将机身固定柱和主轴固定座及电池固定座左侧两颗螺丝装回原来位置记得要上螺丝胶喔 第7 步:将中间的侧版固定柱套入,并对准螺丝孔.将马达固定座装上下侧版 第8 步:1.利用马达固定座将上.下侧版组合 2.将中侧版固定柱锁上螺丝 第9 步:将服务器讯号线穿过上.下侧版并将左侧三颗螺丝锁上 第1 0 步:右侧版先锁上 1 的螺丝,其它两颗先不锁 第1 1 步:将所需的马达同齿固定后,在将马达固定在马达坐上 第1 2 步:将马达线穿过机身底板和组装好的脚架,并将脚架固定 第1 3 步:将皮带穿过尾管(注意皮带的方向性)并将尾服务器座套入尾管,然后跟机身组合,并将垂直/水平/支撑架装上,调整皮带的松紧度后上紧尾管固定座的螺丝 第1 4 步:金属尾传动轮座组固定前,需确认与尾管固定座呈平行状态 第1 5 步:陀螺仪的整线后用蛇管包覆 第1 6 步:将陀螺仪用双面胶固定在尾管固定座上后,将包覆好的讯号线穿过上.下侧版后再将右侧版的两颗螺丝上紧(陀螺仪安装在尾固定座的下方,以防炸机时被副翼打到) 第1 7 步:先抓出尾服务器的中点,并将球头固定在服务器的摆臂上(上下两个圈是行程终点),并将服务器固定在尾伺服座上 第1 8 步:装好尾服务器时,套上连杆后,注意,这是重点 1 ,尾舵控制组需在尾主轴中央 2 .调整尾服务器座让连杆跟尾管平行 3 .尾服务器摆臂球头需在中点 4 . 尾连杆和尾管尽量跟尾管呈平行 以上确定后在固定尾伺服座螺丝 第1 9 步:1 .将主轴上的连杆按说明书上的长度组装,并套上摆臂平衡杆先量好两边相等长度后套入平衡杆重垂在装上平衡翼 2 .将主轴和机身组合 第2 0 步:组合好后请注意大齿盘于机身的间隙,不能摩擦到机身或尾传动轮 第21 步:调整马达铜齿的高度并将铜齿固定螺丝上紧,调整马达与大齿盘的间隙后再将马达固定螺丝上紧 第22 步:1.用 2m m ...
