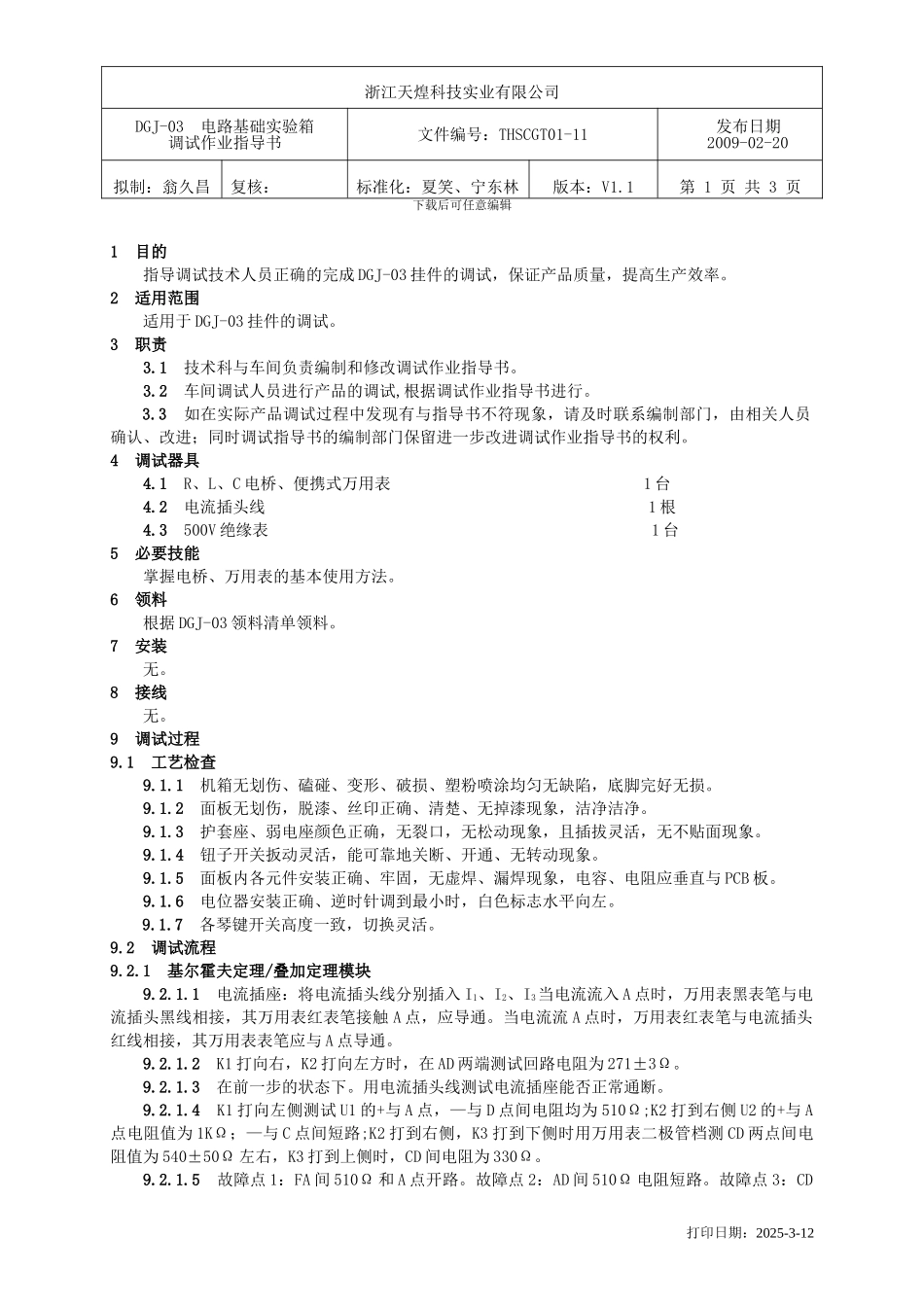

浙江天煌科技实业有限公司DGJ-03 电路基础实验箱调试作业指导书文件编号：THSCGT01-11发布日期2009-02-20拟制：翁久昌复核：标准化：夏笑、宁东林版本：V1.1第 1 页 共 3 页下载后可任意编辑1 目的指导调试技术人员正确的完成 DGJ-03 挂件的调试，保证产品质量，提高生产效率。2 适用范围适用于 DGJ-03 挂件的调试。3 职责3.1 技术科与车间负责编制和修改调试作业指导书。3.2 车间调试人员进行产品的调试,根据调试作业指导书进行。3.3 如在实际产品调试过程中发现有与指导书不符现象，请及时联系编制部门，由相关人员确认、改进；同时调试指导书的编制部门保留进一步改进调试作业指导书的权利。4 调试器具4.1 R、L、C 电桥、便携式万用表 1 台4.2 电流插头线 1 根4.3 500V 绝缘表 1 台5 必要技能掌握电桥、万用表的基本使用方法。6 领料根据 DGJ-03 领料清单领料。7 安装无。8 接线无。9 调试过程9.1 工艺检查9.1.1 机箱无划伤、磕碰、变形、破损、塑粉喷涂均匀无缺陷，底脚完好无损。9.1.2 面板无划伤，脱漆、丝印正确、清楚、无掉漆现象，洁净洁净。9.1.3 护套座、弱电座颜色正确，无裂口，无松动现象，且插拔灵活，无不贴面现象。9.1.4 钮子开关扳动灵活，能可靠地关断、开通、无转动现象。9.1.5 面板内各元件安装正确、牢固，无虚焊、漏焊现象，电容、电阻应垂直与 PCB 板。9.1.6 电位器安装正确、逆时针调到最小时，白色标志水平向左。9.1.7 各琴键开关高度一致，切换灵活。9.2 调试流程9.2.1 基尔霍夫定理/叠加定理模块9.2.1.1 电流插座：将电流插头线分别插入 I1、I2、I3当电流流入 A 点时，万用表黑表笔与电流插头黑线相接，其万用表红表笔接触 A 点，应导通。当电流流 A 点时，万用表红表笔与电流插头红线相接，其万用表表笔应与 A 点导通。9.2.1.2 K1 打向右，K2 打向左方时，在 AD 两端测试回路电阻为 271±3Ω。9.2.1.3 在前一步的状态下。用电流插头线测试电流插座能否正常通断。9.2.1.4 K1 打向左侧测试 U1 的+与 A 点，—与 D 点间电阻均为 510Ω;K2 打到右侧 U2 的+与 A点电阻值为 1KΩ；—与 C 点间短路;K2 打到右侧，K3 打到下侧时用万用表二极管档测 CD 两点间电阻值为 540±50Ω 左右，K3 打到上侧时，CD 间电阻为 330Ω。9.2.1.5 故障点 1：FA 间 510Ω 和 A 点开路。故障点 2：AD 间 510Ω 电阻短路。故障点 3：CD打...
