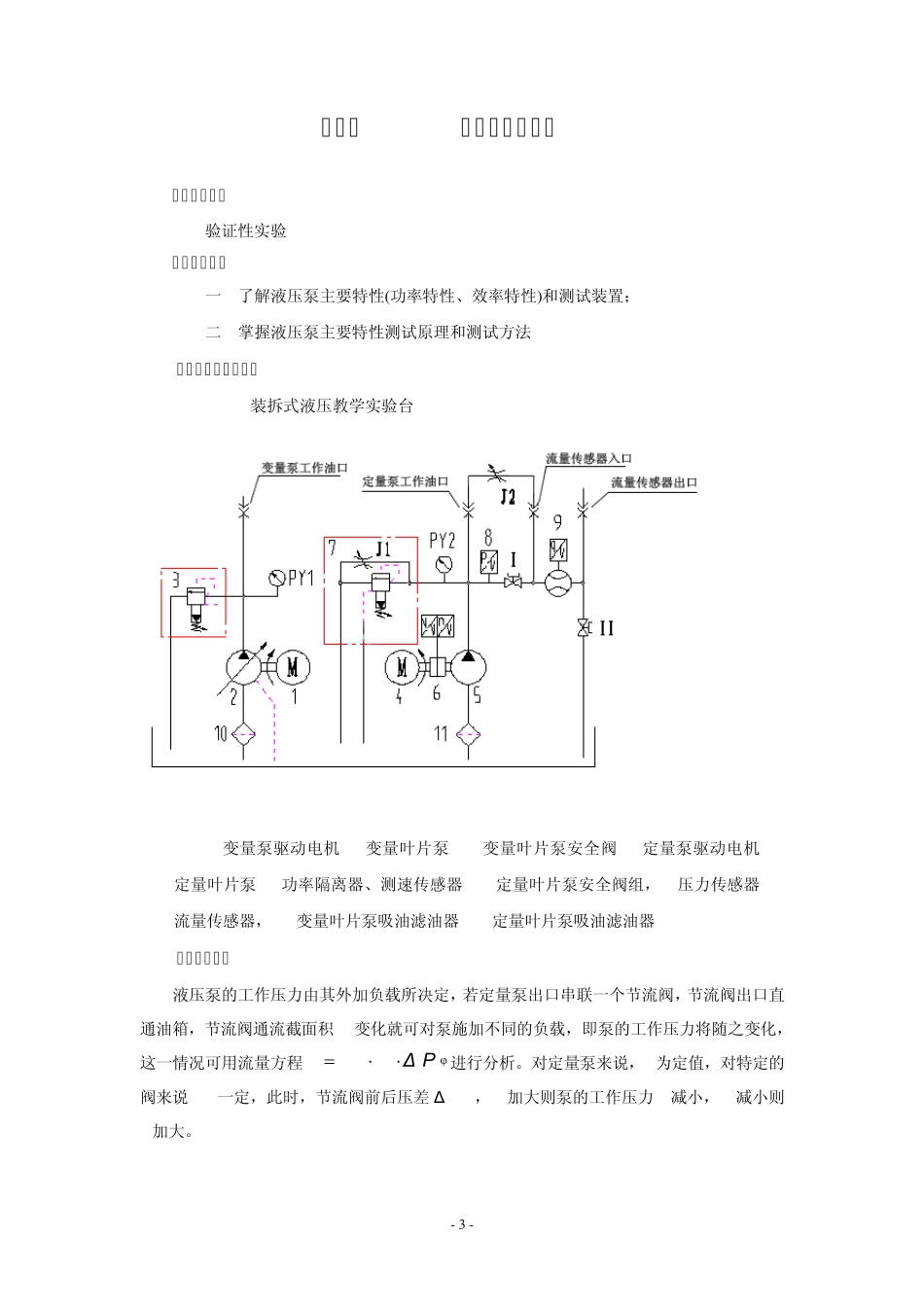

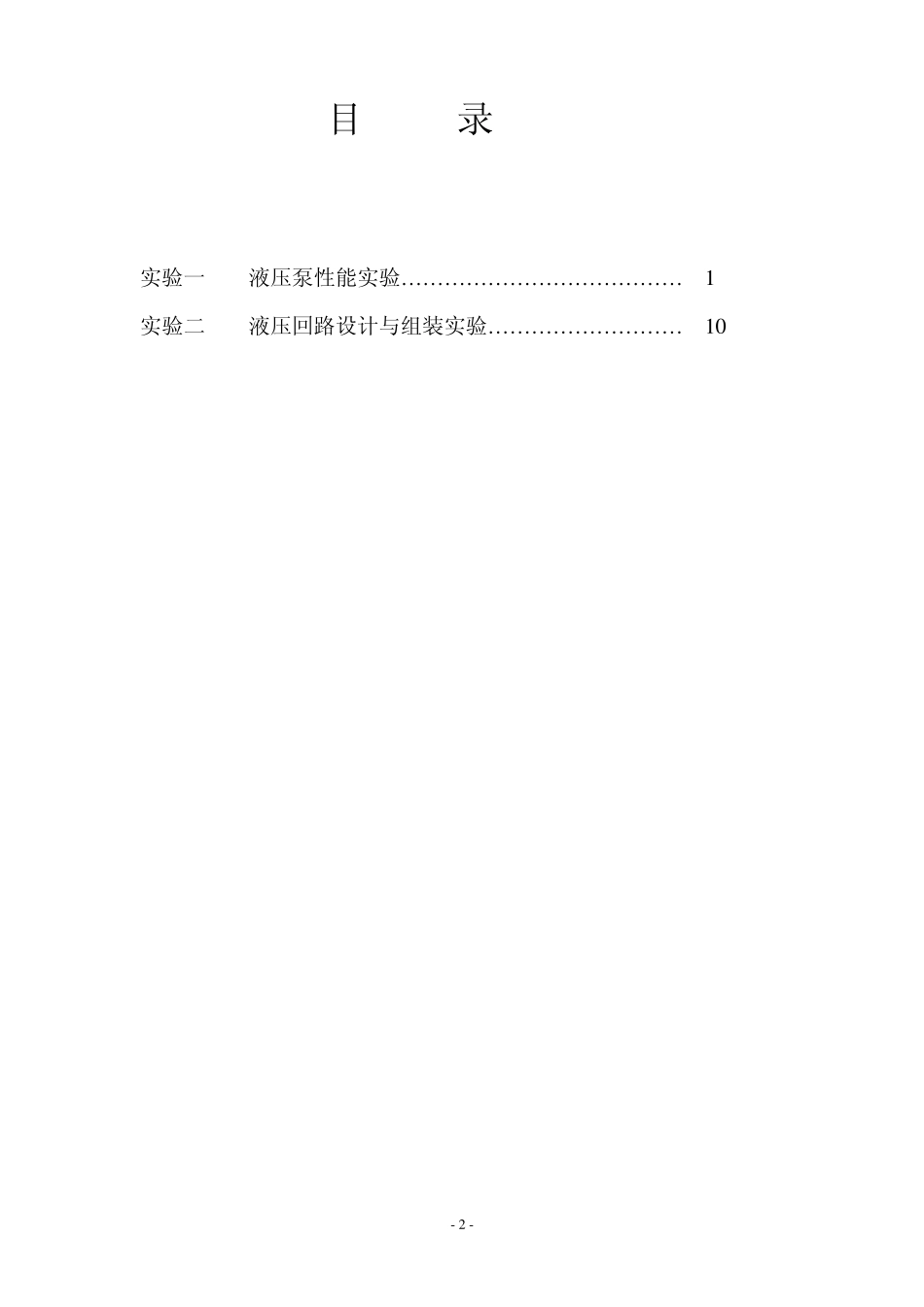

- 1 - 液 压 传 动 实验指导书 执 笔 人 ： 高佑芳 付 宇 洲 湖南工业大学机械工程学院 - 2 - 目 录 实验一 液压泵性能实验………………………………… 1 实验二 液压回路设计与组装实验……………………… 1 0 - 3 - 实验一 液压泵性能实验 一、实验类型 验证性实验 二、实验目的 一 了解液压泵主要特性(功率特性、效率特性)和测试装置； 二 掌握液压泵主要特性测试原理和测试方法 三、实验仪器与设备 RCYCS-C装拆式液压教学实验台 1.变量泵驱动电机,2.变量叶片泵,3. 变量叶片泵安全阀,4.定量泵驱动电机,5.定量叶片泵,6.功率隔离器、测速传感器,7. 定量叶片泵安全阀组，8.压力传感器,9.流量传感器，10.变量叶片泵吸油滤油器,11.定量叶片泵吸油滤油器, 四、实验原理 液压泵的工作压力由其外加负载所决定，若定量泵出口串联一个节流阀，节流阀出口直通油箱，节流阀通流截面积 A 变化就可对泵施加不同的负载，即泵的工作压力将随之变化，这一情况可用流量方程Δ ΡACqq进行分析。对定量泵来说，q为定值，对特定的阀来说 Cq 一定，此时，节流阀前后压差 Δ P=P，A 加大则泵的工作压力 P减小，A 减小则P加大。 - 4 - 一 液压泵的空载性能测试 液压泵的空载性能测试主要是测试泵的空载排量。液压泵的排量是指在不考虑泄漏情况下，泵轴每转排出油液的体积。理论上，排量应按泵密封工作腔容积的几何尺寸精确计算出来；工业上，以空载排量取而代之。空载排量是指泵在空载压力（不超过5％额定压力或0.5MPa的输出压力）下泵轴每转排出油液的体积。测试时，启动被试液压泵5，待稳定运转后，将节流阀J1、J2全关，溢流阀7调至高于泵的额定工作压力，压力传感器 8显示数值满足空载压力要求，测试记录泵流量q（L/min）和泵轴转速n(r/min)，则泵的空载排量0V 可由下式计算： nqV10000 （rmL/ ） 二 液压泵的流量特性和功率特性测试 液压泵的流量特性是指泵的实际流量q随出口工作压力p变化特性。 液压泵的功率特性是指泵轴输入功率随出口工作压力p变化特性。 测试时，将溢流阀7调至高于泵的额定工作压力，用节流阀J2给被试液压泵5由低至高逐点加载。测试时，记录各点泵出口压力p、泵流量q（L/min）、电机功率(KW) 和泵轴转速 n（r/min），将测试数据绘制泵的效率特性曲线和功率特性曲线。 三 液压泵的效率特性(机械效率、容积效率、总效率) 测试 液压泵的效率特性是指...
