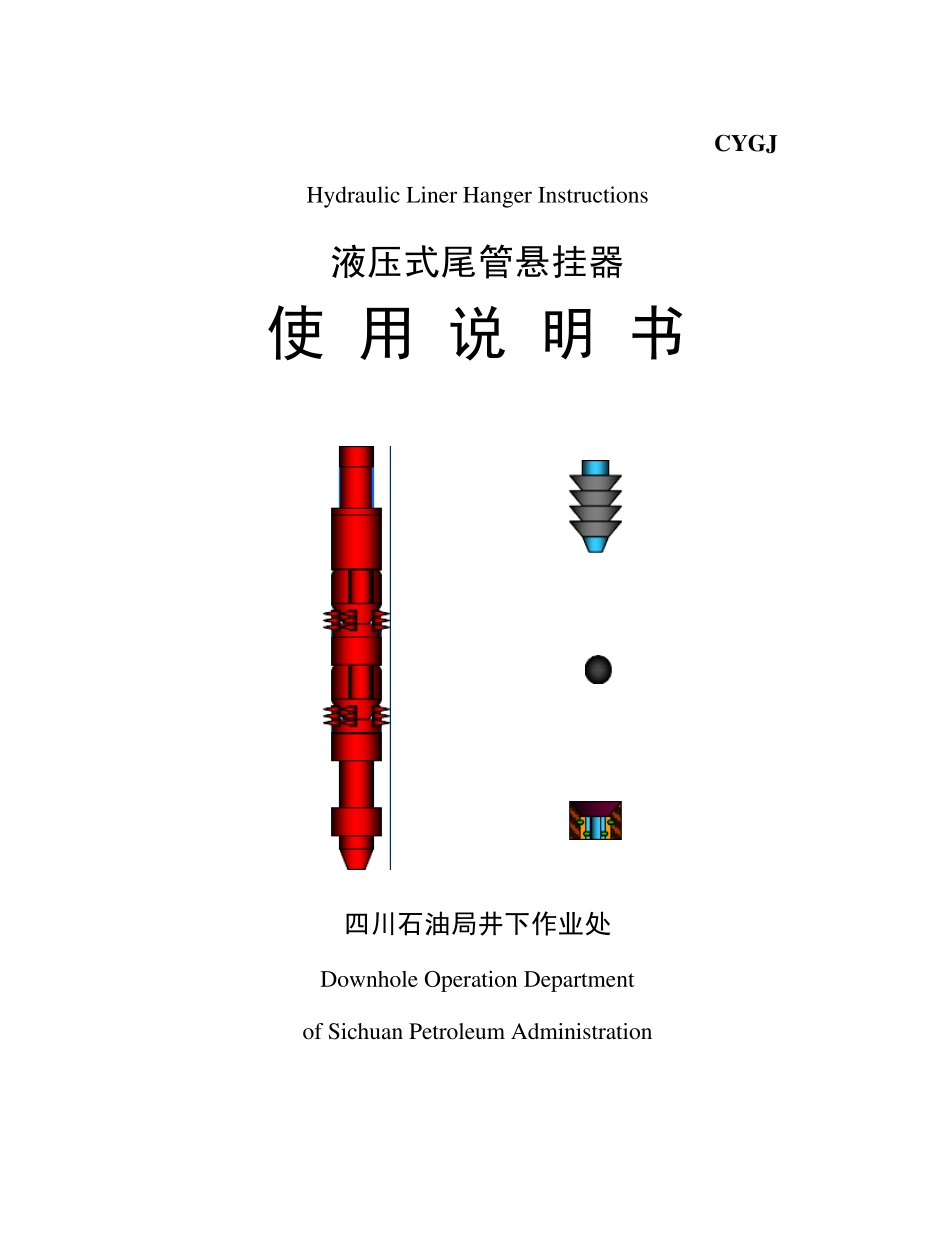

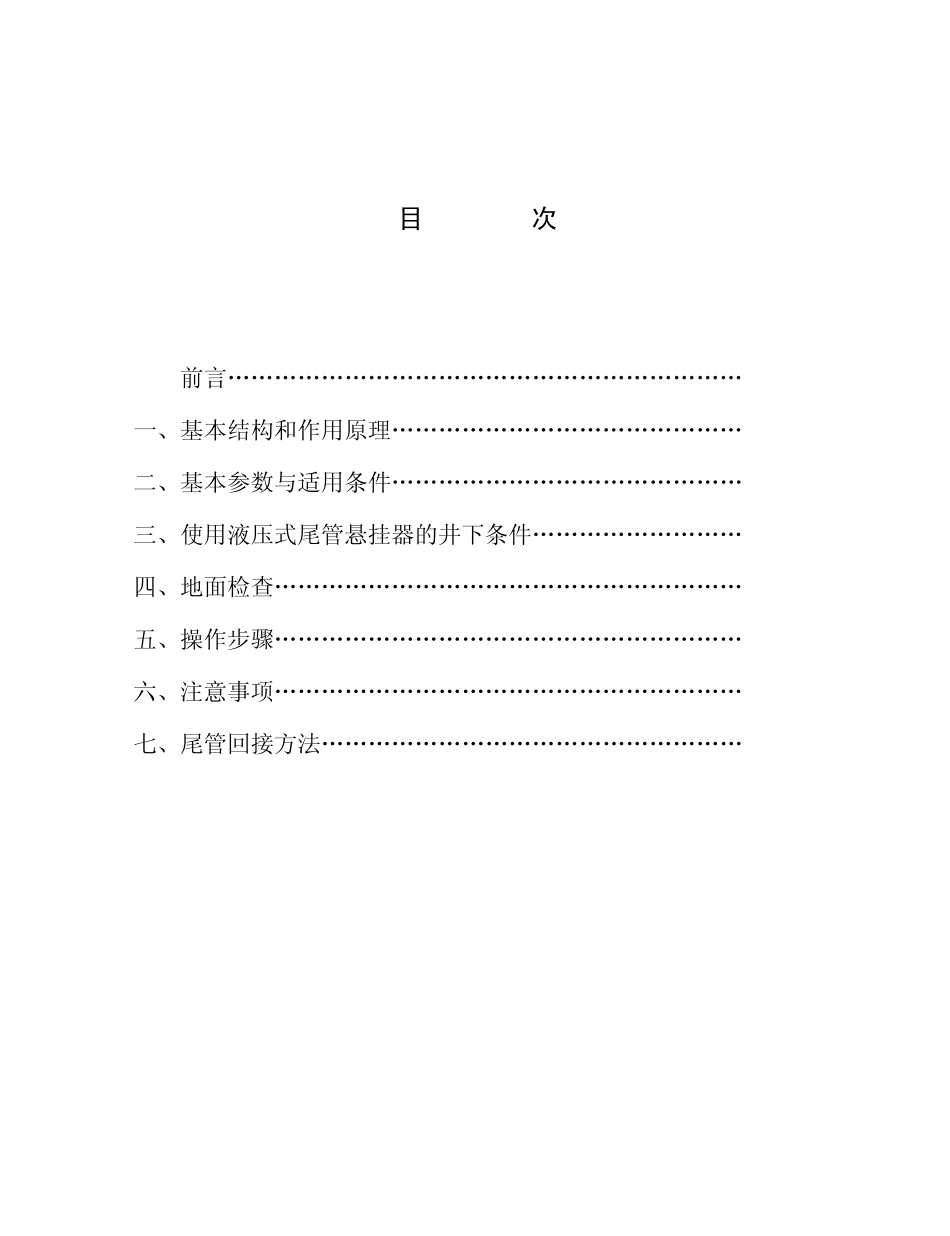

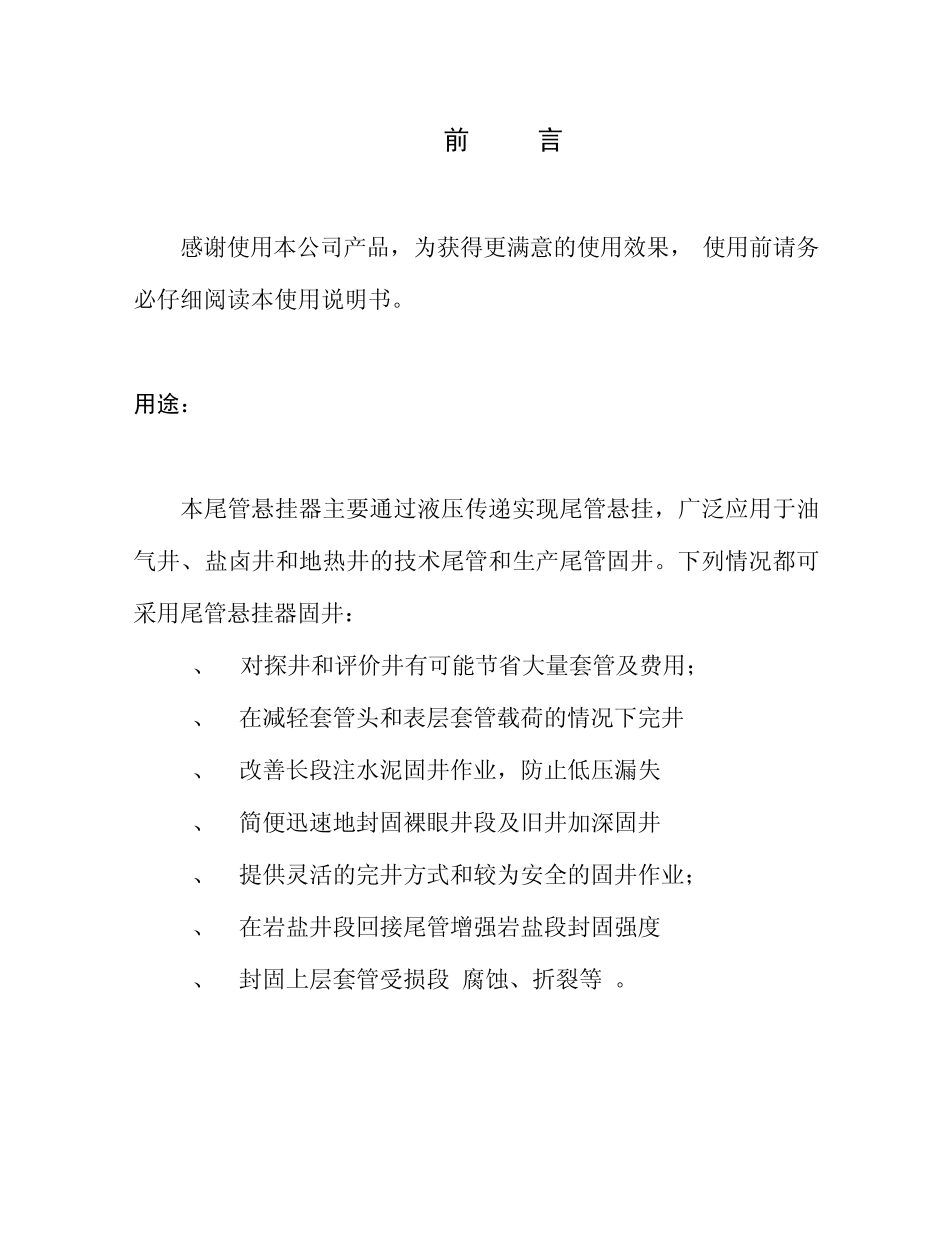

CY GJ Hydraulic Liner Hanger Instructions 液压式尾管悬挂器 使 用 说 明 书 四川石油局井下作业处 Downhole Operation Department of Sichuan Petroleum Administration 目 次 前言…………………………………………………………1 一、基本结构和作用原理………………………………………2 二、基本参数与适用条件………………………………………3 三、使用液压式尾管悬挂器的井下条件………………………4 四、地面检查……………………………………………………4 五、操作步骤……………………………………………………5 六、注意事项……………………………………………………8 七、尾管回接方法………………………………………………8 前 言 感谢使用本公司产品，为获得更满意的使用效果， 使用前请务必仔细阅读本使用说明书。 用途： 本尾管悬挂器主要通过液压传递实现尾管悬挂，广泛应用于油气井、盐卤井和地热井的技术尾管和生产尾管固井。下列情况都可采用尾管悬挂器固井： 1、 对探井和评价井有可能节省大量套管及费用； 2、 在减轻套管头和表层套管载荷的情况下完井; 3、 改善长段注水泥固井作业，防止低压漏失; 4、 简便迅速地封固裸眼井段及旧井加深固井; 5、 提供灵活的完井方式和较为安全的固井作业； 6、 在岩盐井段回接尾管增强岩盐段封固强度; 7、 封固上层套管受损段(腐蚀、折裂等)。 1 一、 基本结构和作用原理 图1 XG系列尾管悬挂器结构示意图 液压式尾管悬挂器基本结构如图1所示。由送入工具+悬挂器+套管胶塞短节+套管串+碰压总成几大部分组成，附件有憋压球、钻肝胶塞和球栏。 作用原理：悬挂器连接尾管串下至坐挂位置，从井口投入憋压球，待球下落到憋压支承座，从井口憋压，管内与管外形成压差，推动活塞下行剪断液缸剪钉，带动卡瓦沿锥体上行并贴近上层套管 2 内壁，此时下放管柱使卡瓦牙卡在套管壁上，实现尾管悬挂。坐挂后再加压憋通球座，打开循环通道。正转钻柱倒脱送入工具与悬挂器间的反扣连接，以实现注水泥后的尾管失放。 二、基本参数 表1 XG系列悬挂器性能参数表 性能 参数 型 号 最大 外径 m m 钻后 通径 m m 最大工作载荷 kN 适用于 上层套 管壁厚 m m 整体 密封 压力 MPa 坐挂 压力 MPa 开通 压力 MPa 最小过流面积 cm 2 倒扣后允许上提长度 m XG-133/8×95/8-2 280 220 2500 10.03-13.84 25 9±1...
