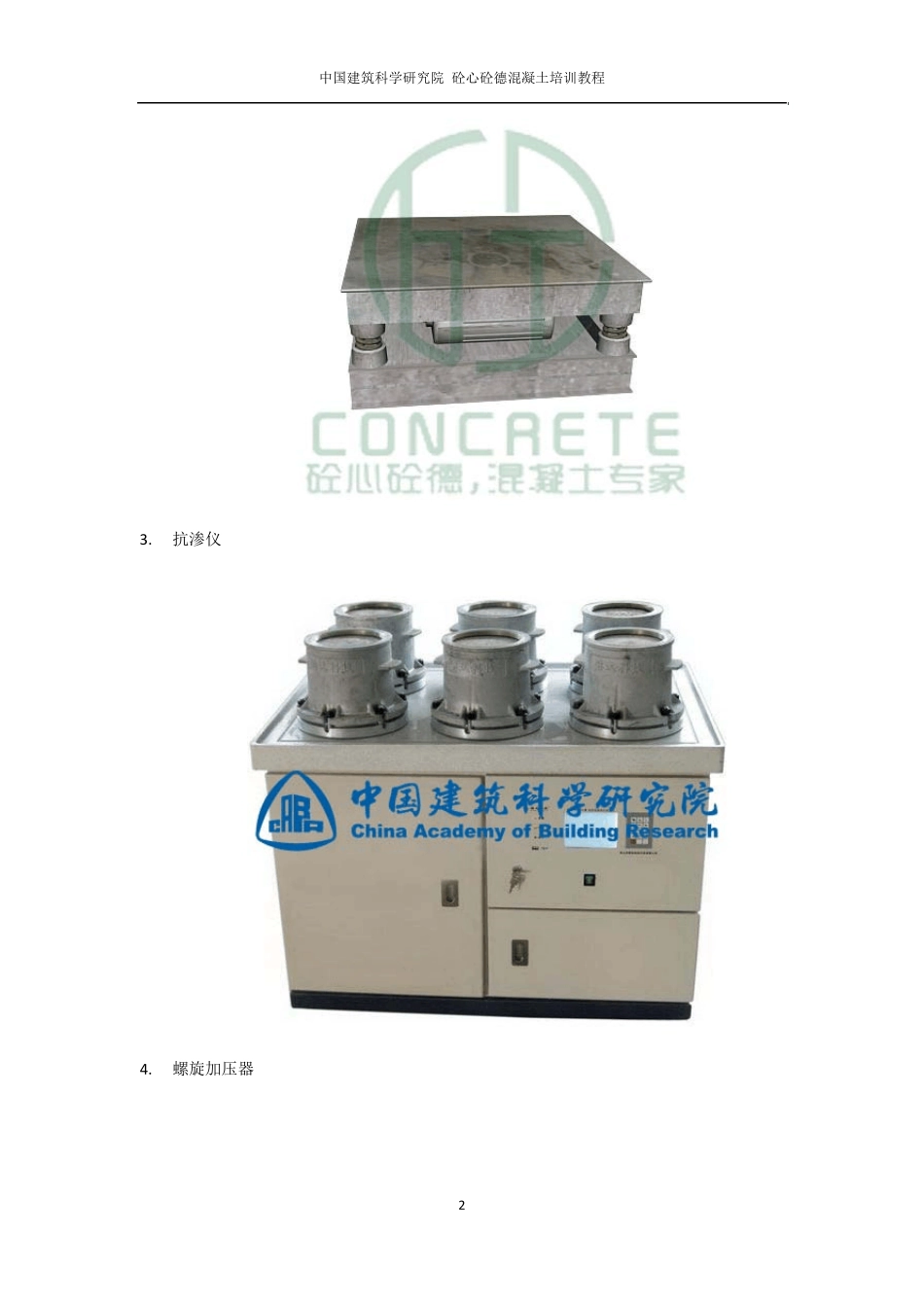

中国建筑科学研究院 砼心砼德混凝土培训教程 1 抗水渗透试验（渗水高度法）3D动画补充材料 本动画配套《普通混凝土长期性能和耐久性性能试验方法标准》GB/T50082-2009 中“抗水渗透试验—渗水高度法”，渗水高度法适用于以测定硬化混凝土在恒定水压力下的平均渗水高度来表示的混凝土抗水渗透性能。本方法可以通过渗水高度直接计算出相对渗透系数，故有些标准称为相对渗透系数法，因相对渗透系数是通过渗水高度来计算的，二者在本质上是一致的。 一 试验主要器材列表 1. 混凝土搅拌机（图示：双卧轴混凝土试验用搅拌机） 2. 混凝土振动台 中国建筑科学研究院 砼心砼德混凝土培训教程 2 3. 抗渗仪 （注：应符合 JG/T 249 相关规定） 4. 螺旋加压器 中国建筑科学研究院 砼心砼德混凝土培训教程 3 （注：导温性能良好） 5. 烘箱 6. 钢丝刷 中国建筑科学研究院 砼心砼德混凝土培训教程 4 7. 梯形板 （注：画有十条等间距、垂直于梯形底线的直线） 8. 其他器材 密封材料：石蜡加松香或水泥加黄油 钢尺 中国建筑科学研究院 砼心砼德混凝土培训教程 5 钟表 电炉 铁锅 浅盘 防水笔 二 试验试件要求 浇筑试件用试模应采用上口内部直径175mm，下口内部直径185mm 和高150mm 的圆台体， 三 试验步骤 试验步骤请观看试验动画。 四 数据处理 试件渗水高度应按下式进行计算： ∑==1 011 01jjihh 式中： jh ——第i个试件第 j个测点处的渗水高度（mm）； ih ——第i个试件的平均渗水高度（mm）。应以 10 个测点渗水高度的平均值作为该试件渗水高度的测定值。 一组试件的平均渗水高度应按下式进行计算。 ∑==6161iihh 式中： h ——一组 6 个试件的平均渗水高度（mm）。应以一组 6 个试件渗水高度的算术平均值作为该组试件渗水高度的测定值。 中国建筑科学研究院 砼心砼德混凝土培训教程 6 相关资源 1）混凝土慢速冻融试验 3D动画[下载] 2）混凝土快速冻融试验 (含动弹性模量试验)3D动画[下载] 3）混凝土单面冻融试验(盐冻法)3D动画[下载] 4）混凝土抗水渗透试验(渗水高度法)3D动画[下载] 5）混凝土抗水渗透试验(逐级加压法)3D动画[下载] 6）混凝土抗氯离子渗透试验(RCM法 3D动画[下载] 7）混凝土抗氯离子渗透试验(电通量法) 3D动画[下载] 8）混凝土非接触收缩试验 3D动画[下载] 9）混凝土接触法收缩试验 3D动画[下载] 10）混凝土...
