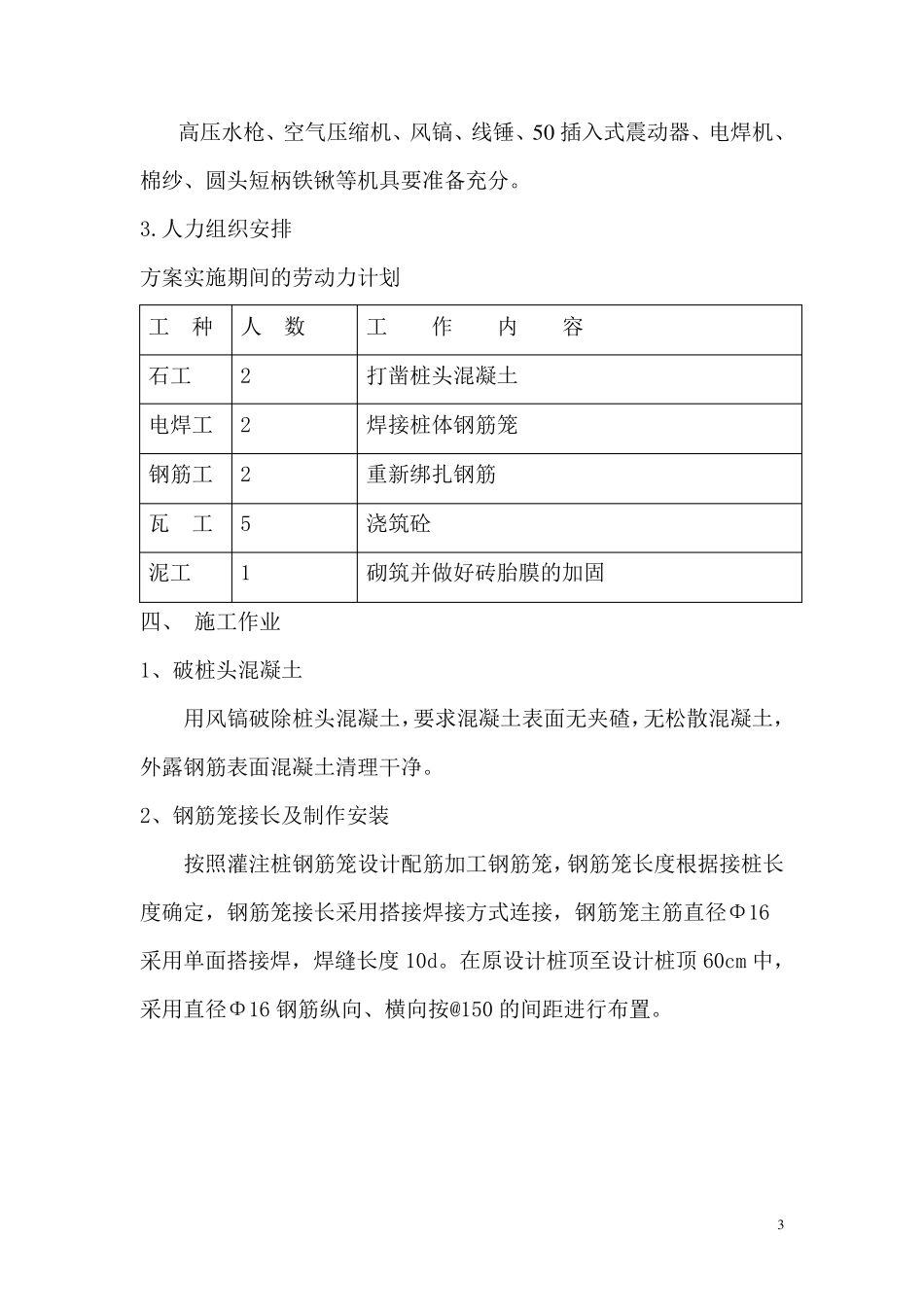

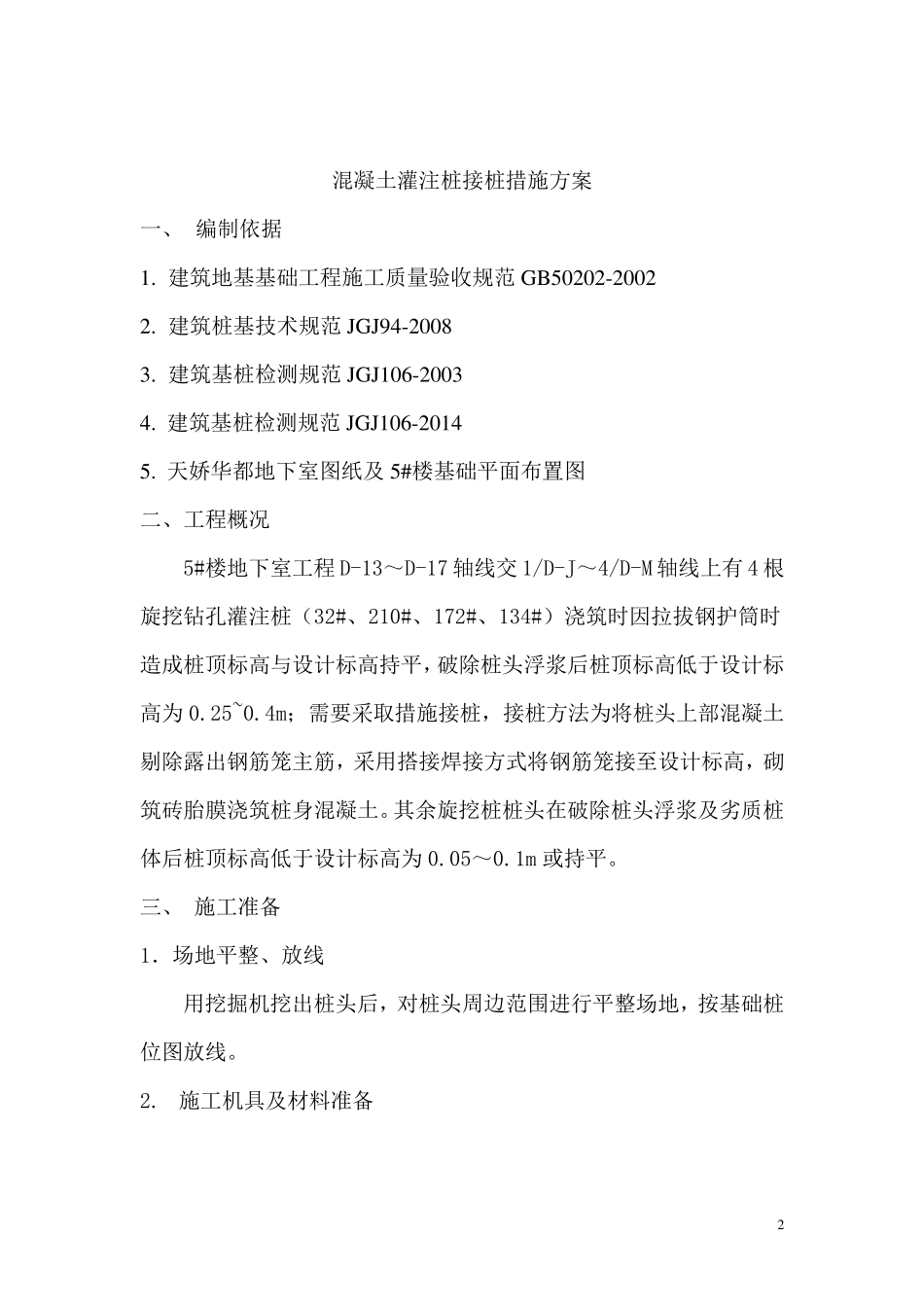

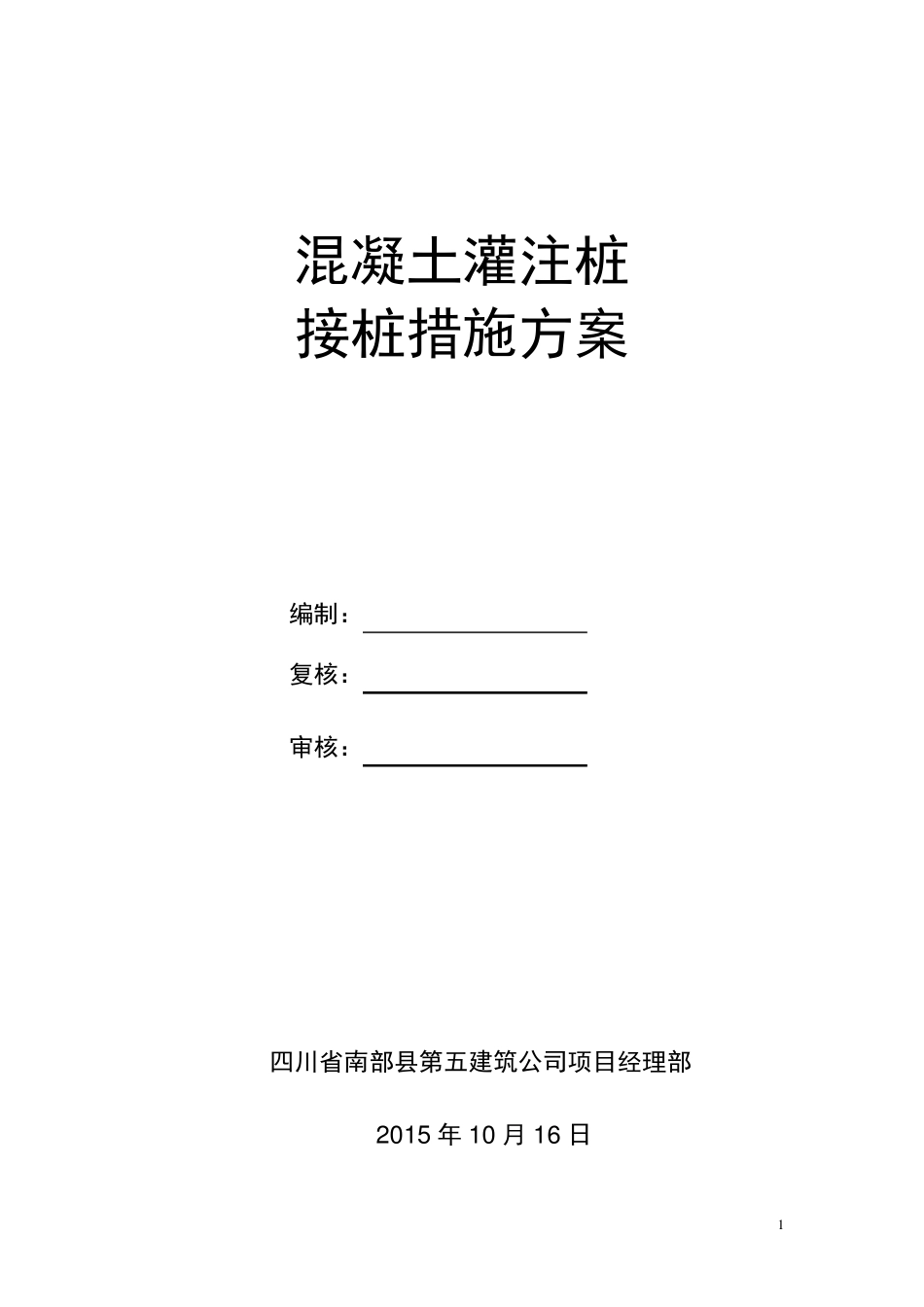

1 混凝土灌注桩 接桩措施方案 编制： 复核： 审核： 四川省南部县第五建筑公司项目经理部 2 0 1 5 年 1 0 月 1 6 日 2 混凝土灌注桩接桩措施方案 一、 编制依据 1. 建筑地基基础工程施工质量验收规范 GB50202-2002 2. 建筑桩基技术规范 JGJ94-2008 3. 建筑基桩检测规范 JGJ106-2003 4. 建筑基桩检测规范 JGJ106-2014 5. 天娇华都地下室图纸及 5#楼基础平面布置图 二、工程概况 5#楼地下室工程 D-13～D-17 轴线交 1/D-J～4/D-M 轴线上有 4 根旋挖钻孔灌注桩（32#、210#、172#、134#）浇筑时因拉拔钢护筒时造成桩顶标高与设计标高持平，破除桩头浮浆后桩顶标高低于设计标高为 0.25~0.4m；需要采取措施接桩，接桩方法为将桩头上部混凝土剔除露出钢筋笼主筋，采用搭接焊接方式将钢筋笼接至设计标高，砌筑砖胎膜浇筑桩身混凝土。其余旋挖桩桩头在破除桩头浮浆及劣质桩体后桩顶标高低于设计标高为 0.05～0.1m 或持平。 三、 施工准备 1．场地平整、放线 用挖掘机挖出桩头后，对桩头周边范围进行平整场地，按基础桩位图放线。 2. 施工机具及材料准备 3 高 压 水 枪 、 空 气 压 缩 机 、 风 镐 、 线 锤 、 5 0 插 入 式 震 动 器 、 电 焊 机 、棉 纱 、 圆 头 短 柄 铁 锹 等 机 具 要 准 备 充 分 。 3.人 力 组 织 安 排 方 案 实 施 期 间 的 劳 动 力 计 划 工 种 人 数 工 作 内 容 石 工 2 打 凿 桩 头 混 凝 土 电 焊 工 2 焊 接 桩 体 钢 筋 笼 钢 筋 工 2 重 新 绑 扎 钢 筋 瓦 工 5 浇 筑 砼 泥 工 1 砌 筑 并 做 好 砖 胎 膜 的 加 固 四 、 施 工 作 业 1、 破 桩 头 混 凝 土 用 风 镐 破 除 桩 头 混 凝 土 ，要 求 混 凝 土 表 面 无 夹 碴 ，无 松 散 混 凝 土 ，外 露 钢 筋 表 面 混 凝 土 清 理 干 净 。 2、 钢 筋 笼 接 长 及 制 作 安 装 按 照 灌 注 桩 钢 筋 笼 设 计 配 筋 加 工 钢 筋 笼 ， 钢 筋 笼 长 度 根 据 接 桩 长度 确 定 ， 钢 筋 笼 接 长 采 用 搭 接 焊 接 方 式 连 接 ， 钢 筋 笼 主 筋 直径Φ16采 用 单面 搭 接 焊 ， 焊 缝长 度 10d。 在原设 计 桩 顶至设 计 桩 顶 60...
