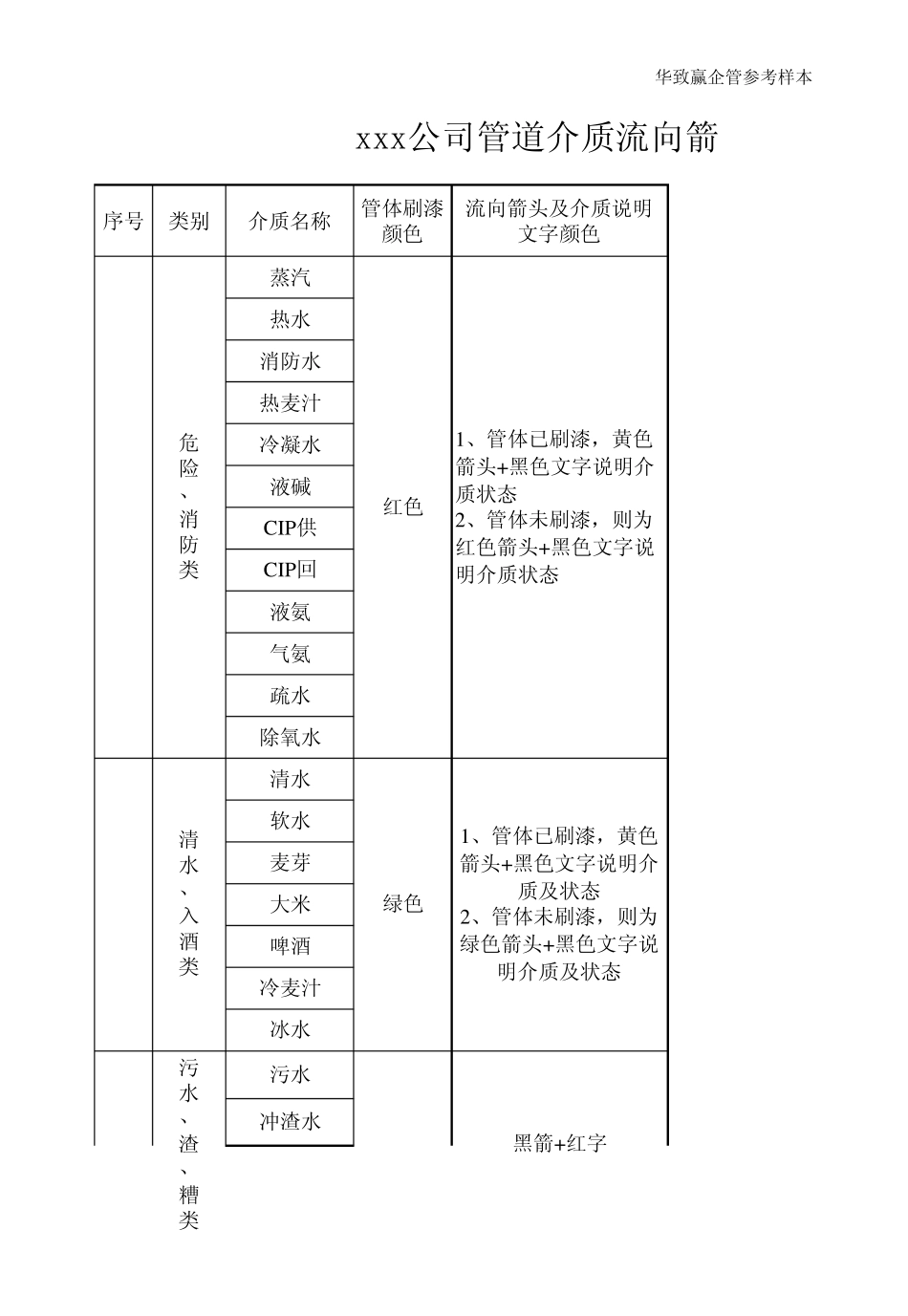

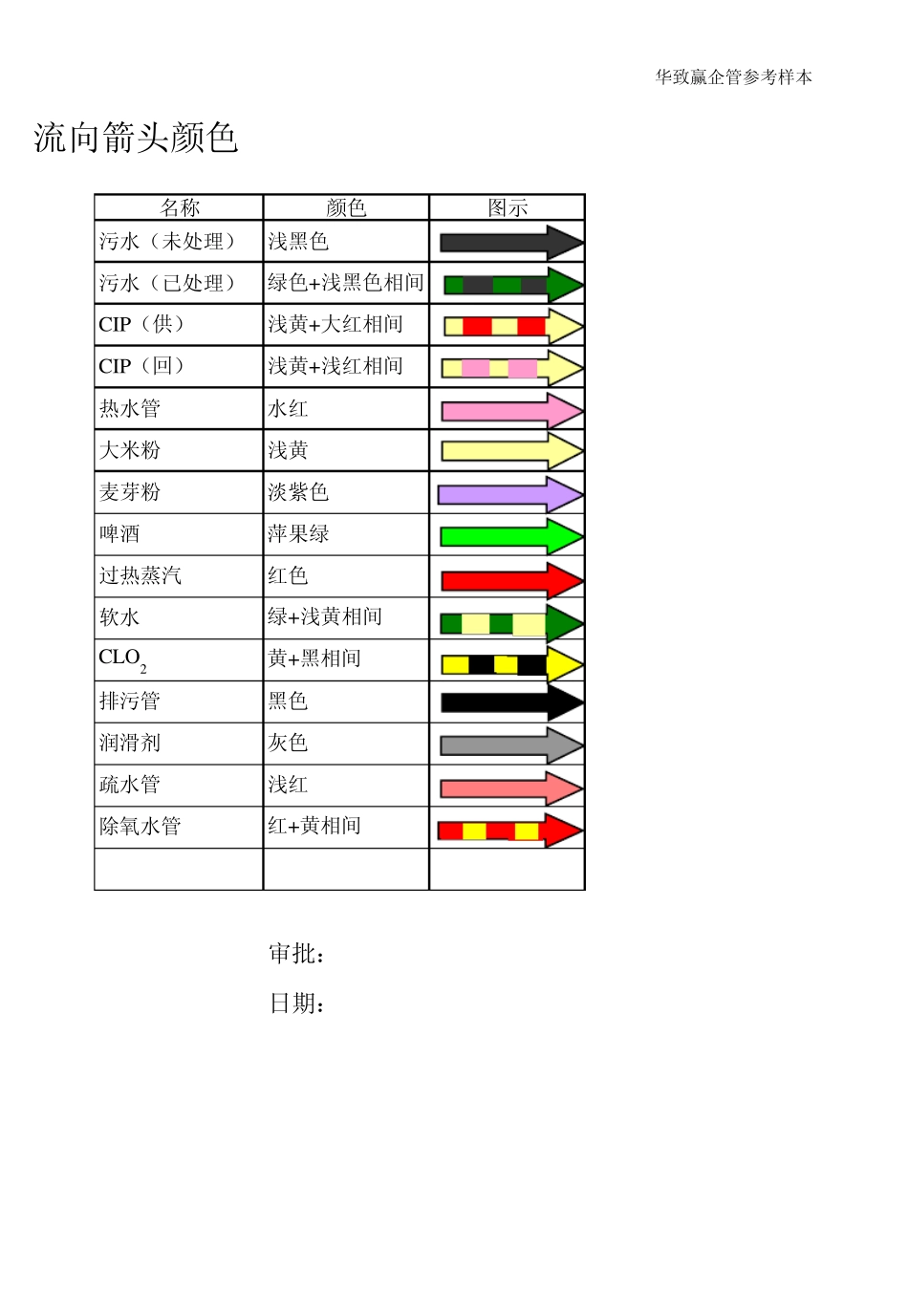

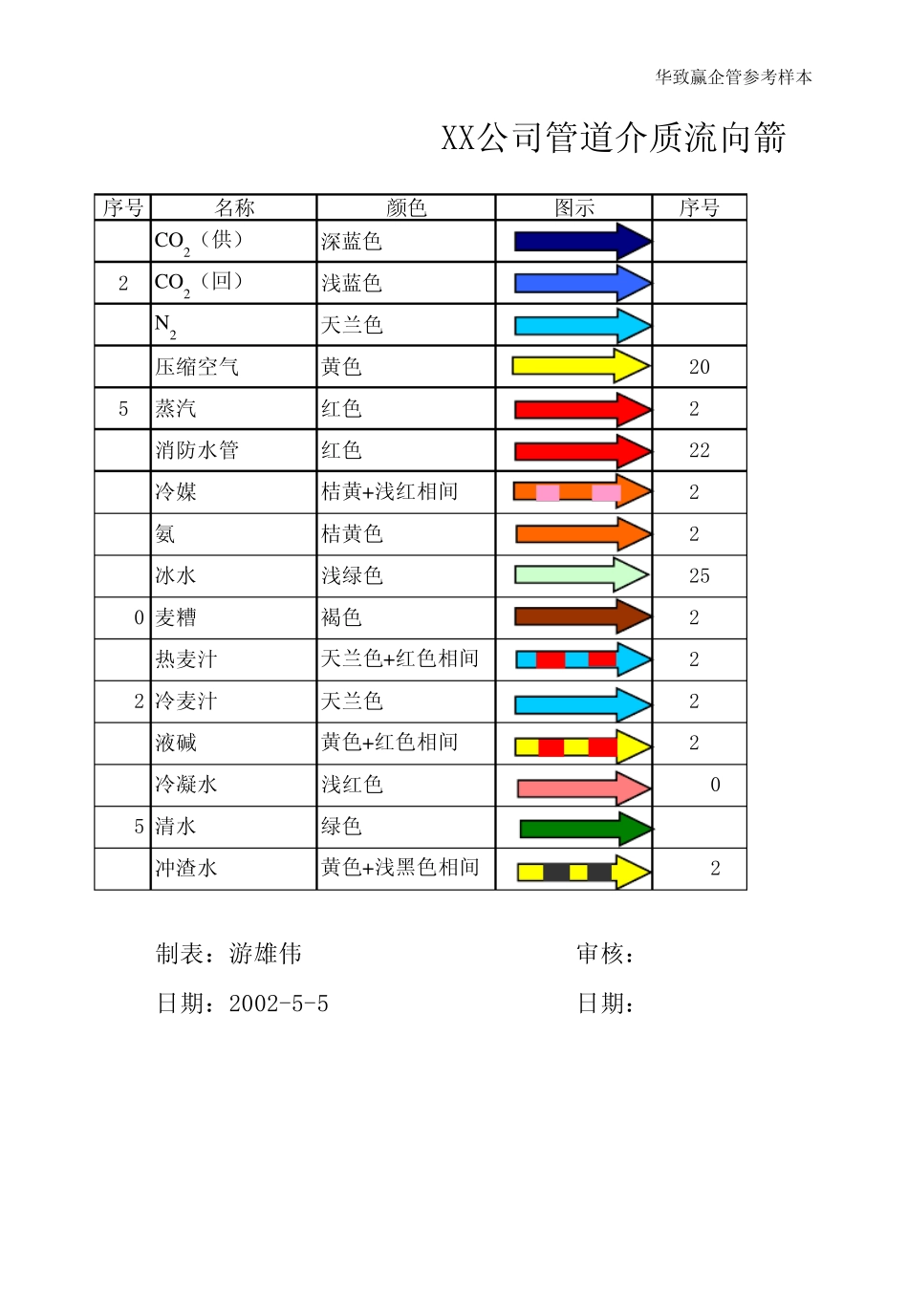

华致赢企管参考样本序号 名称颜色图示序号1 CO2（供） 深蓝色172CO2（回） 浅蓝色183 N2天兰色194 压缩空气黄色205蒸汽红色216 消防水管红色227 冷媒桔黄+浅红相间238 氨桔黄色249 冰水浅绿色2510 麦糟褐色2611热麦汁天兰色+红色相间2712 冷麦汁天兰色2813液碱黄色+红色相间2914冷凝水浅红色3015 清水绿色3116冲渣水黄色+浅黑色相间32制表：游雄伟审核：日期：2002-5-5日期：XX公司管道介质流向箭华致赢企管参考样本名称颜色图示污水（未处理）浅黑色污水（已处理）绿色+浅黑色相间CIP（供）浅黄+大红相间CIP（回）浅黄+浅红相间热水管水红大米粉浅黄麦芽粉淡紫色啤酒萍果绿过热蒸汽红色软水绿+浅黄相间CLO2黄+黑相间排污管黑色润滑剂灰色疏水管浅红除氧水管红+黄相间审批：日期：流向箭头颜色华致赢企管参考样本序号类别介质名称管体刷漆颜色流向箭头及介质说明文字颜色蒸汽热水消防水热麦汁冷凝水液碱CIP 供CIP 回液氨气氨疏水除氧水清水软水麦芽大米啤酒冷麦汁冰水污水冲渣水2清水、入酒类绿色1黑箭+红字危险、消防类红色1、管体已刷漆，黄色箭头+黑色文字说明介质状态2、管体未刷漆，则为红色箭头+黑色文字说明介质状态1、管体已刷漆，黄色箭头+黑色文字说明介质及状态2、管体未刷漆，则为绿色箭头+黑色文字说明介质及状态xxx公司管道介质流向箭污水、渣、糟类3华致赢企管参考样本麦糟排污冷媒CO2CLO2润滑剂N2天兰色黄箭+黑字压缩空气黄色浅绿箭+黑字4黑箭+红字注明：分配缸上各分配管的箭头须文字注明流向何处浅蓝色箭头+黑字水、渣、糟类3冷媒、润滑、气体类华致赢企管参考样本图示1现状（管体已刷漆）蒸汽热水消防水热麦汁冷凝水液碱CIP 供CIP 回液氨气氨疏水除氧水清水软水麦芽大米啤酒冷麦汁冰水污水冲渣水流向箭头颜色冷凝水冷凝水冷凝水华致赢企管参考样本麦糟排污冷媒CO2CLO2润滑剂N2压缩空气冷凝水冷凝水华致赢企管参考样本冷凝水凝水凝水华致赢企管参考样本凝水凝水华致赢企管参考样本说明：1、PVC管道不需要刷漆（要加色环） 2、不锈刚管道不需要刷漆（要加色环） 3.所有管道外部是镀锌材料、不锈钢材料、铝制材料不做涂漆处理在管道外部加色环，色环 色标规定流体介质（其他）管道相同 4、所有管道在出、入部位及重要部位粘贴“标准箭头（文字）” 6.标准箭头内字体均采用仿宋体、字体颜色：消防、蒸汽、二氧化碳介质管道用白色， 其他全部采用红色 7.保温层着色应在最外层进行与不锈钢管道相同的处理方式...
