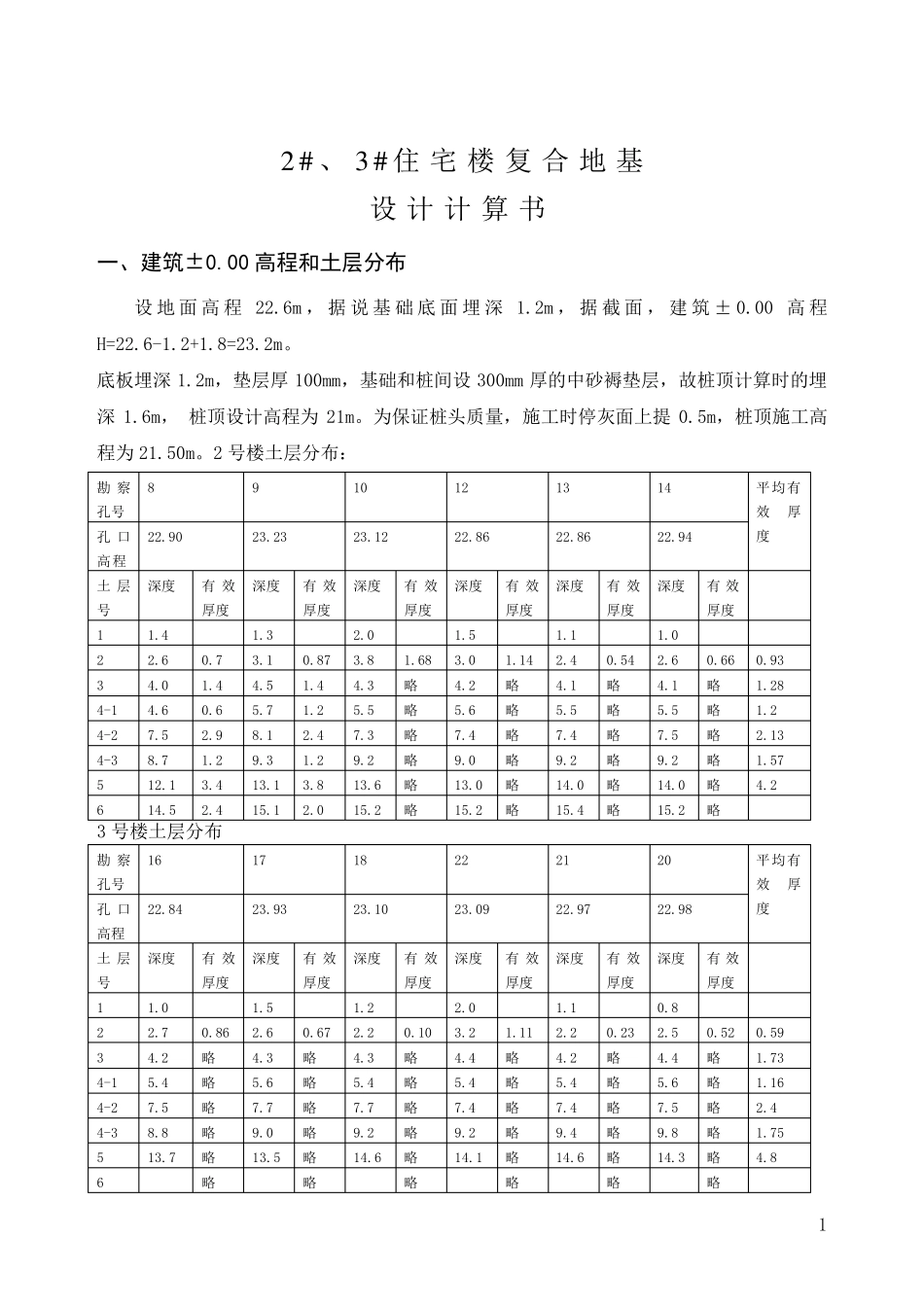

1 2 # 、3 # 住宅楼复合地基 设计计算书 一、建筑±0.00 高程和土层分布 设地面高程22.6m ，据说基础底面埋深1.2m ，据截面，建筑± 0.00 高程H=22.6-1.2+1.8=23.2m。 底板埋深1.2m，垫层厚 100mm，基础和桩间设300mm 厚的中砂褥垫层，故桩顶计算时的埋深1.6m， 桩顶设计高程为 21m。为保证桩头质量，施工时停灰面上提 0.5m，桩顶施工高程为 21.50m。2 号楼土层分布： 勘 察孔号 8 9 10 12 13 14 平均有效厚 度 孔 口高程 22.90 23.23 23.12 22.86 22.86 22.94 土 层号 深度 有 效厚度 深度 有 效厚度 深度 有 效厚度 深度 有 效厚度 深度 有 效厚度 深度 有 效厚度 1 1.4 1.3 2.0 1.5 1.1 1.0 2 2.6 0.7 3.1 0.87 3.8 1.68 3.0 1.14 2.4 0.54 2.6 0.66 0.93 3 4.0 1.4 4.5 1.4 4.3 略 4.2 略 4.1 略 4.1 略 1.28 4-1 4.6 0.6 5.7 1.2 5.5 略 5.6 略 5.5 略 5.5 略 1.2 4-2 7.5 2.9 8.1 2.4 7.3 略 7.4 略 7.4 略 7.5 略 2.13 4-3 8.7 1.2 9.3 1.2 9.2 略 9.0 略 9.2 略 9.2 略 1.57 5 12.1 3.4 13.1 3.8 13.6 略 13.0 略 14.0 略 14.0 略 4.2 6 14.5 2.4 15.1 2.0 15.2 略 15.2 略 15.4 略 15.2 略 3 号楼土层分布 勘 察孔号 16 17 18 22 21 20 平均有效厚 度 孔 口高程 22.84 23.93 23.10 23.09 22.97 22.98 土 层号 深度 有 效厚度 深度 有 效厚度 深度 有 效厚度 深度 有 效厚度 深度 有 效厚度 深度 有 效厚度 1 1.0 1.5 1.2 2.0 1.1 0.8 2 2.7 0.86 2.6 0.67 2.2 0.10 3.2 1.11 2.2 0.23 2.5 0.52 0.59 3 4.2 略 4.3 略 4.3 略 4.4 略 4.2 略 4.4 略 1.73 4-1 5.4 略 5.6 略 5.4 略 5.4 略 5.4 略 5.6 略 1.16 4-2 7.5 略 7.7 略 7.7 略 7.4 略 7.4 略 7.5 略 2.4 4-3 8.8 略 9.0 略 9.2 略 9.2 略 9.4 略 9.8 略 1.75 5 13.7 略 13.5 略 14.6 略 14.1 略 14.6 略 14.3 略 4.8 6 略 略 略 略 略 略 2 二、地基承载力特征值 土层号 侧摩qs(KPa) 端承qp(KPa) 压缩模量E(MPa) 2 12 6 3 10 3.2 4-1 15 5.5 4-2 13 4.5 4-3 15 147 6.0 5 5.5 6 16.5 三、采用规范 建筑地基处理技术规范DB42/242...
