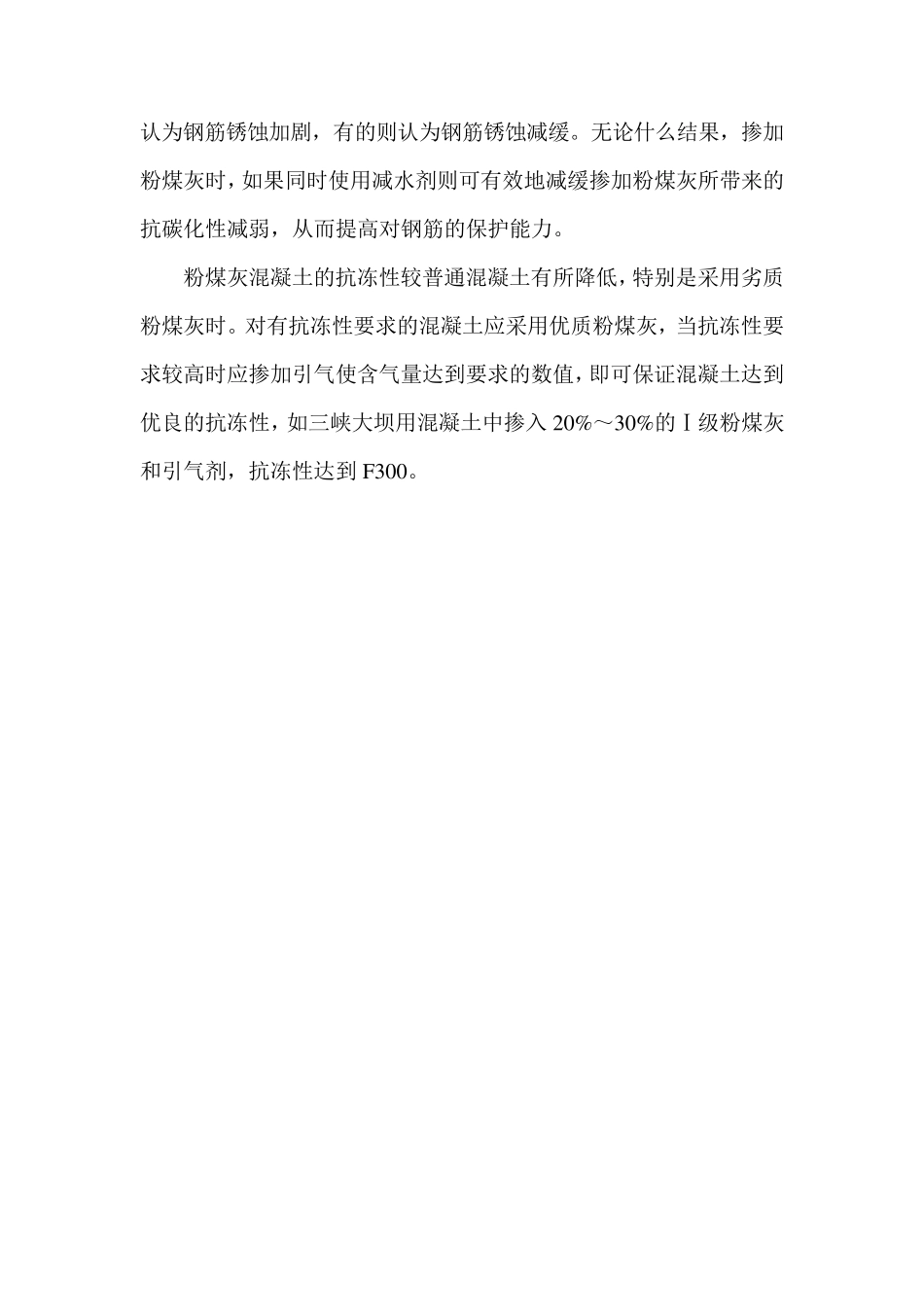

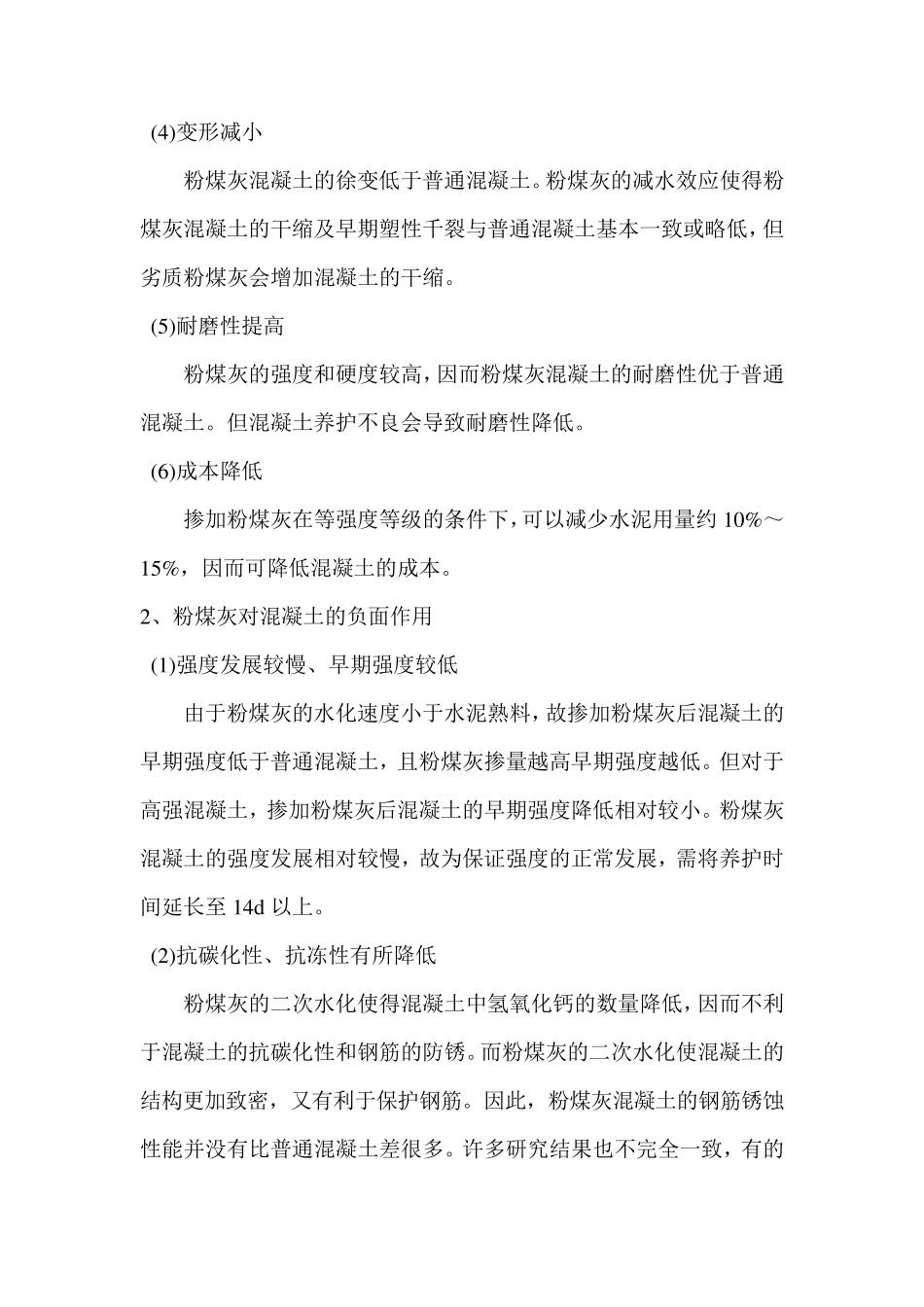

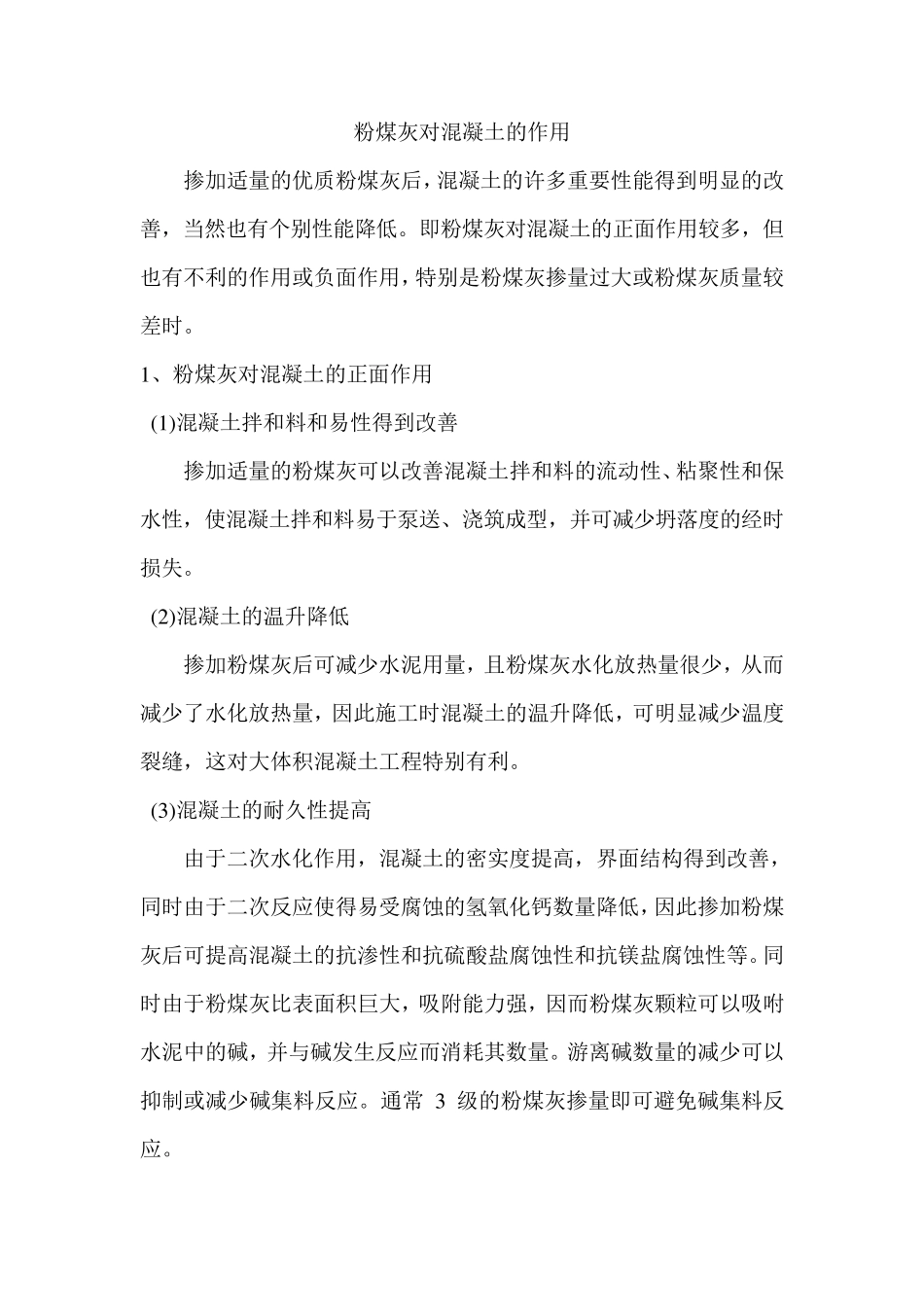

粉煤灰对混凝土的作用 掺加适量的优质粉煤灰后，混凝土的许多重要性能得到明显的改善，当然也有个别性能降低。即粉煤灰对混凝土的正面作用较多，但也有不利的作用或负面作用，特别是粉煤灰掺量过大或粉煤灰质量较差时。 1 、粉煤灰对混凝土的正面作用 (1 )混凝土拌和料和易性得到改善 掺加适量的粉煤灰可以改善混凝土拌和料的流动性、粘聚性和保水性，使混凝土拌和料易于泵送、浇筑成型，并可减少坍落度的经时损失。 (2 )混凝土的温升降低 掺加粉煤灰后可减少水泥用量，且粉煤灰水化放热量很少，从而减少了水化放热量，因此施工时混凝土的温升降低，可明显减少温度裂缝，这对大体积混凝土工程特别有利。 (3 )混凝土的耐久性提高 由于二次水化作用，混凝土的密实度提高，界面结构得到改善，同时由于二次反应使得易受腐蚀的氢氧化钙数量降低，因此掺加粉煤灰后可提高混凝土的抗渗性和抗硫酸盐腐蚀性和抗镁盐腐蚀性等。同时由于粉煤灰比表面积巨大，吸附能力强，因而粉煤灰颗粒可以吸咐水泥中的碱，并与碱发生反应而消耗其数量。游离碱数量的减少可以抑制或减少碱集料反应。通常 3 级的粉煤灰掺量即可避免碱集料反应。 (4 )变形减小 粉煤灰混凝土的徐变低于普通混凝土。粉煤灰的减水效应使得粉煤灰混凝土的干缩及早期塑性千裂与普通混凝土基本一致或略低，但劣质粉煤灰会增加混凝土的干缩。 (5 )耐磨性提高 粉煤灰的强度和硬度较高，因而粉煤灰混凝土的耐磨性优于普通混凝土。但混凝土养护不良会导致耐磨性降低。 (6 )成本降低 掺加粉煤灰在等强度等级的条件下，可以减少水泥用量约1 0 %～1 5 %，因而可降低混凝土的成本。 2 、粉煤灰对混凝土的负面作用 (1 )强度发展较慢、早期强度较低 由于粉煤灰的水化速度小于水泥熟料，故掺加粉煤灰后混凝土的早期强度低于普通混凝土，且粉煤灰掺量越高早期强度越低。但对于高强混凝土，掺加粉煤灰后混凝土的早期强度降低相对较小。粉煤灰混凝土的强度发展相对较慢，故为保证强度的正常发展，需将养护时间延长至 1 4 d 以上。 (2 )抗碳化性、抗冻性有所降低 粉煤灰的二次水化使得混凝土中氢氧化钙的数量降低，因而不利于混凝土的抗碳化性和钢筋的防锈。而粉煤灰的二次水化使混凝土的结构更加致密，又有利于保护钢筋。因此，粉煤灰混凝土的钢筋锈蚀性能并没有比普通混凝土差很多。许多研究结果也不完全一致，有的认为钢筋锈蚀加剧，有的则认为钢筋锈蚀减缓。无论什么结果...
