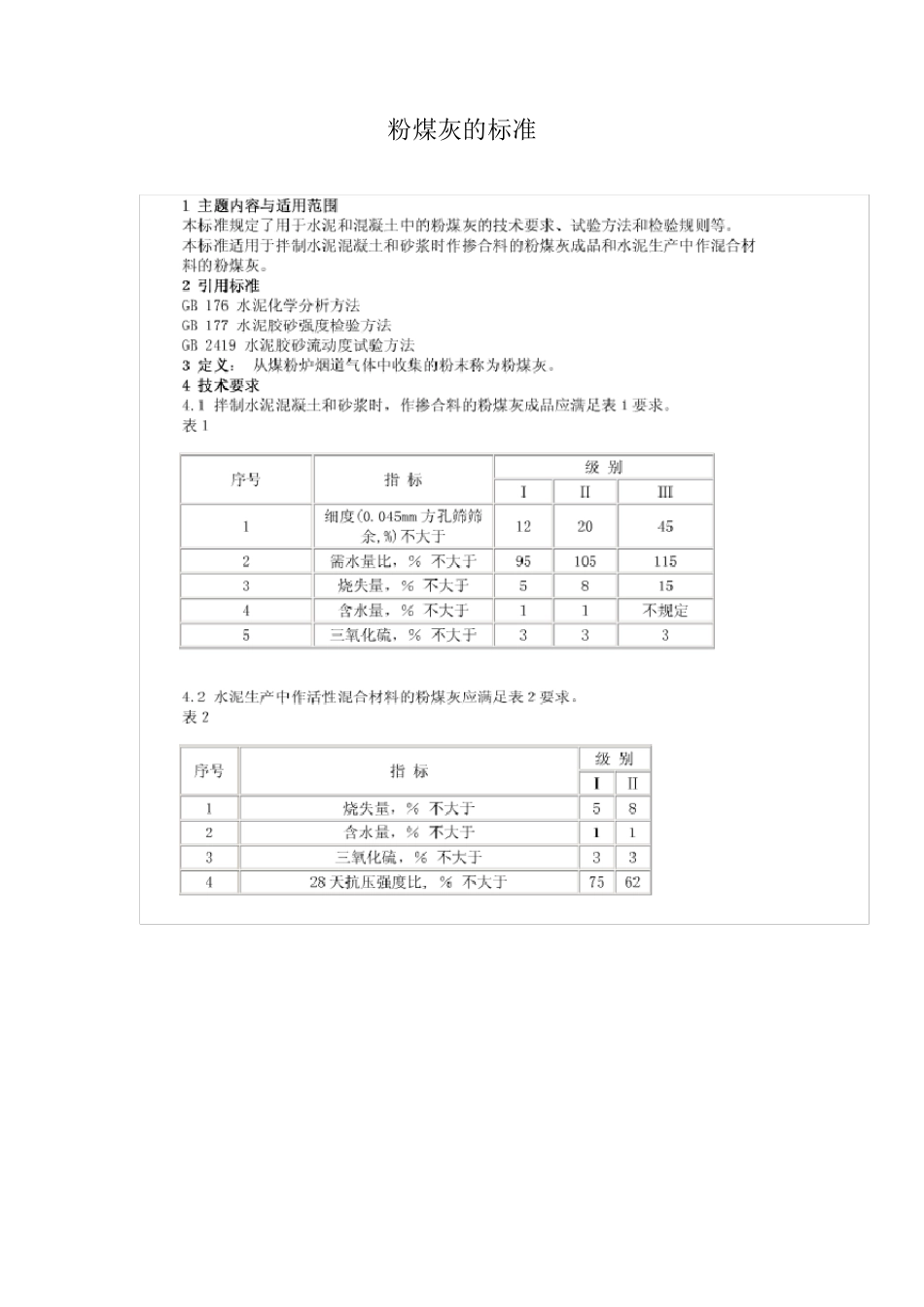

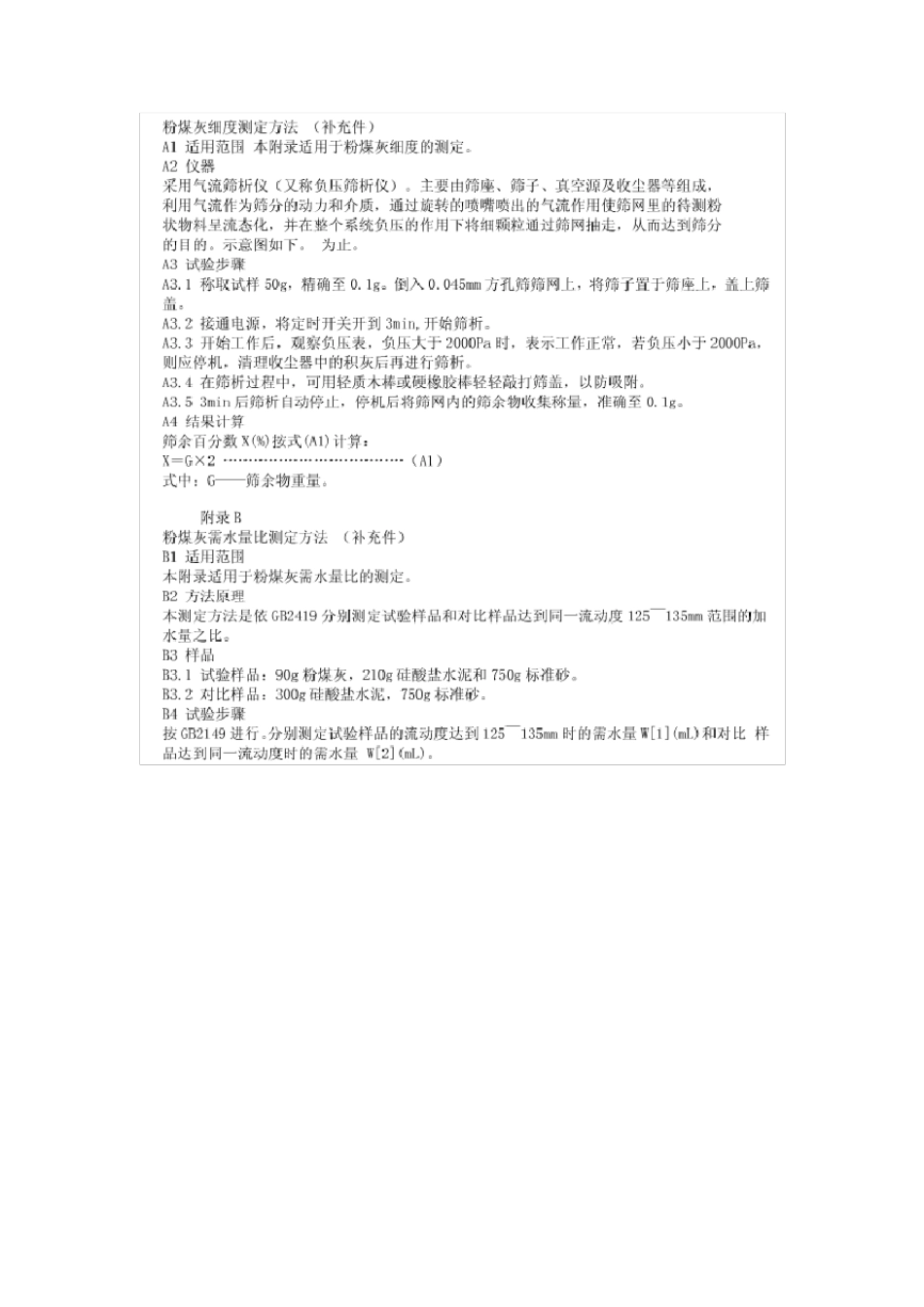

粉煤灰的标准 粉煤灰的颗粒组成
按照粉煤灰颗粒形貌，可将粉煤灰颗粒分为：玻璃微珠；海绵状玻璃体（包括颗粒较小、较密实、孔隙小的玻璃体和颗粒较大、疏松多孔的玻璃体）；炭粒
我国电厂排放的粉煤灰中微珠含量不高，大部分是海绵状玻璃体，颗粒分布极不均匀
通过研磨处理，破坏原有粉煤灰的形貌结构，使其成为粒度比较均匀的破碎多面体，提高其比表面积，从而提高其表面活性，改善其性能的差异性
粉煤灰可用作水泥、砂浆、混凝土的掺合料，并成为水泥、混凝土的组分，粉煤灰作为原料代替黏土生产水泥熟料的原料、制造烧结砖、蒸压加气混凝土、泡沫混凝土、空心砌砖、烧结或非烧结陶粒，铺筑道路；构筑坝体，建设港口，农田坑洼低地、煤矿塌陷区及矿井的回填；也可以从中分选漂珠、微珠、铁精粉、碳、铝等有用物质，其中漂珠、微珠可分别用作保温材料、耐火材料、塑料、橡胶填料
国以煤为主要能源，电力的76％是由煤炭产生的，每年用煤达 4亿多吨，占全国原煤产量的1/3
1997 年全国排放粉煤灰已超过1 亿吨，成为世界最大的排灰国，造成了严重的环境污染并占用了大量的土地
粉煤灰的化学组成
硅含量最高，其次是铝，以复杂的复盐形式存在，酸溶性较差
铁含量相对较低，以氧化物形式存在，酸溶性好
此外还有未燃尽的炭粒、 CaO 和少量的MgO、Na2O、K2O、SO3 等
粉煤灰中的有害成分是未燃尽炭粒，其吸水性大，强度低，易风化，不利于粉煤灰的资源化
粉煤灰中的SiO2、Al2O3 对粉煤灰的火山灰性质贡献很大，Al2O3 对降低粉煤灰的熔点有利，使其易于形成玻璃微珠，均为资源化的有益成分
将粉煤灰应用于建筑工业，结合态的CaO 含量愈高，能提高其自硬性，使其活性大大高于低钙粉煤灰，对提高混凝土的早期强度很有帮助
我国电厂排放的粉煤灰90%以上为低钙粉煤灰，开发高钙粉煤灰不失为改善粉煤灰资源化特性条途径 石灰 1．概念 生石灰是将以
