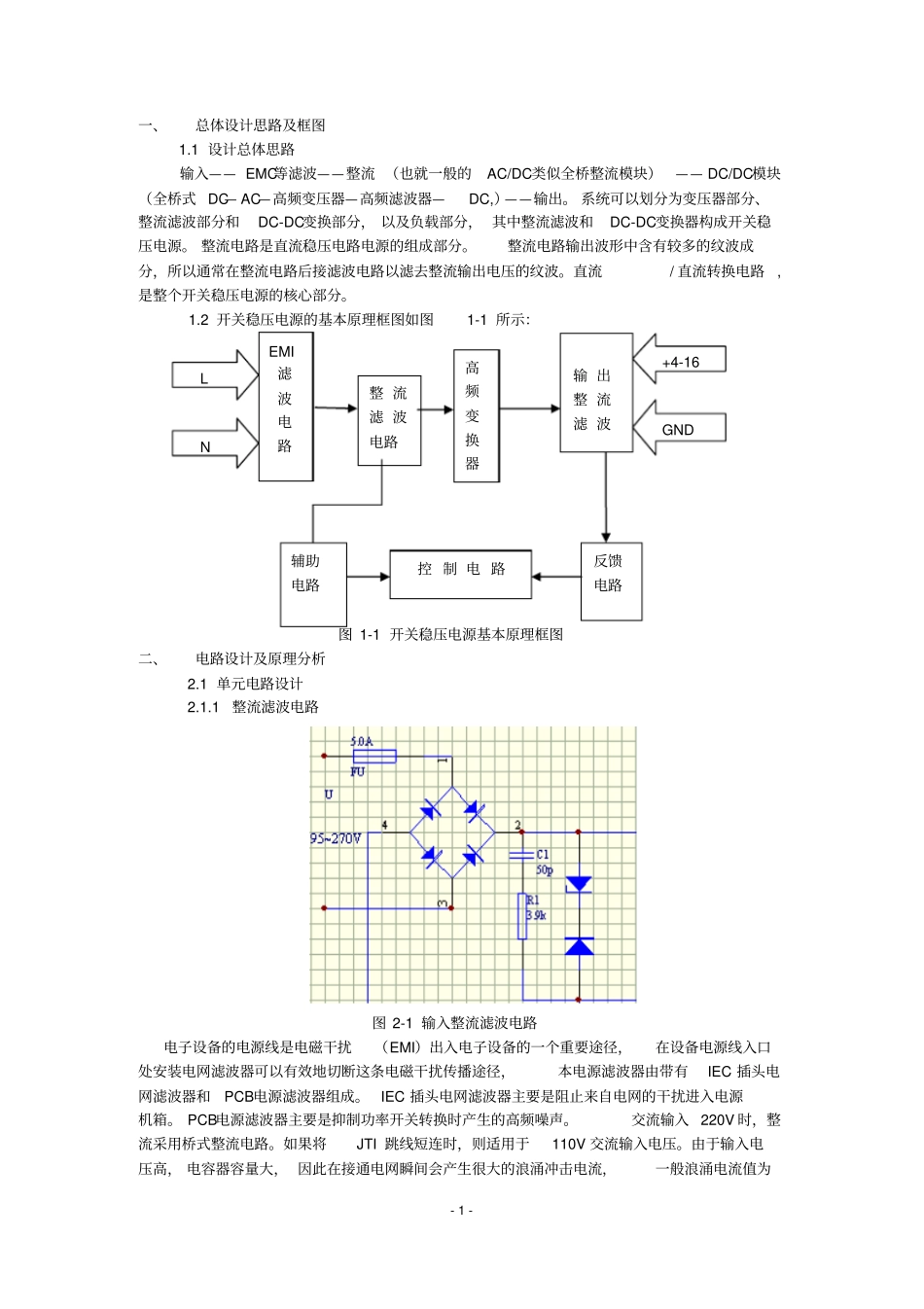

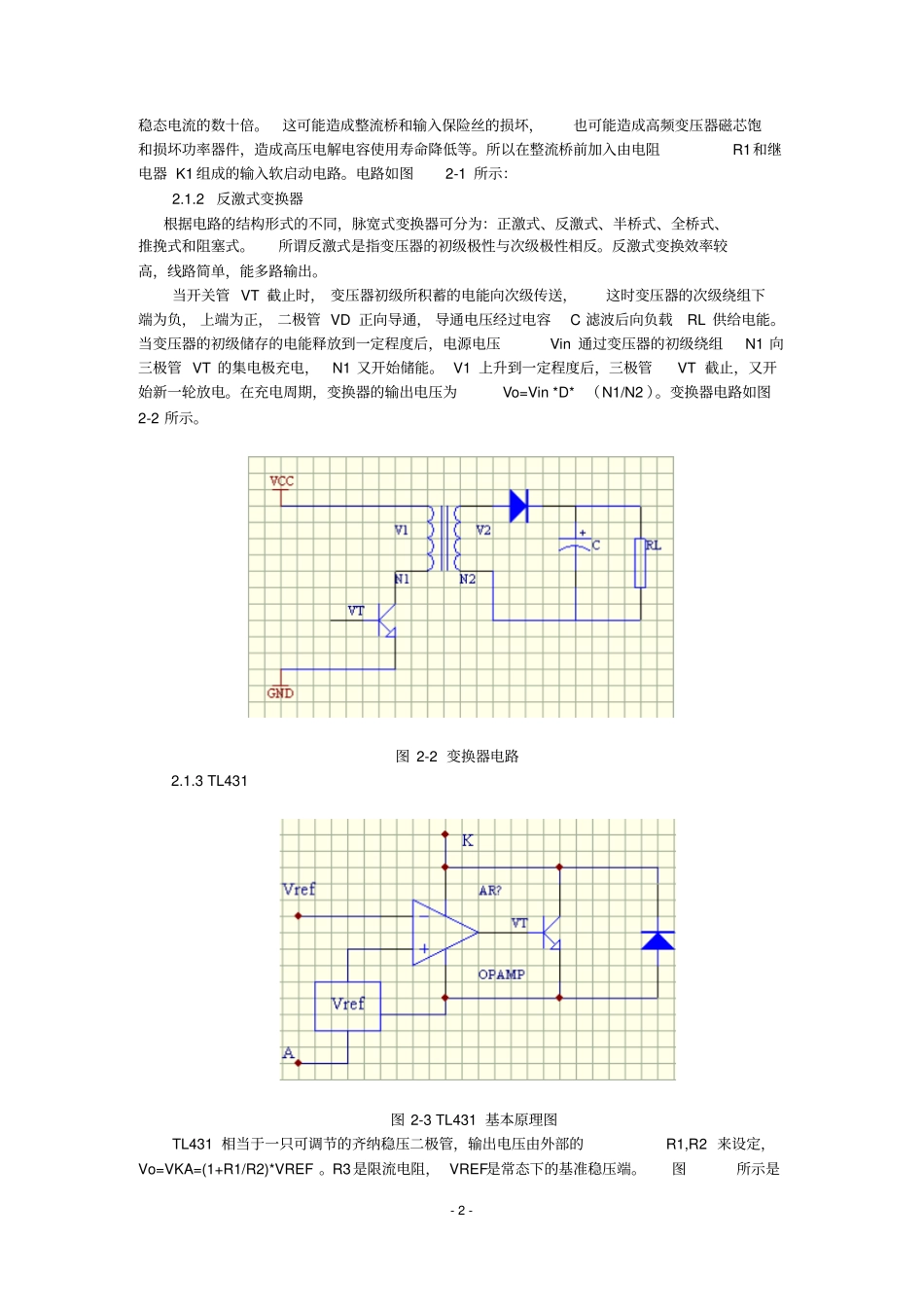

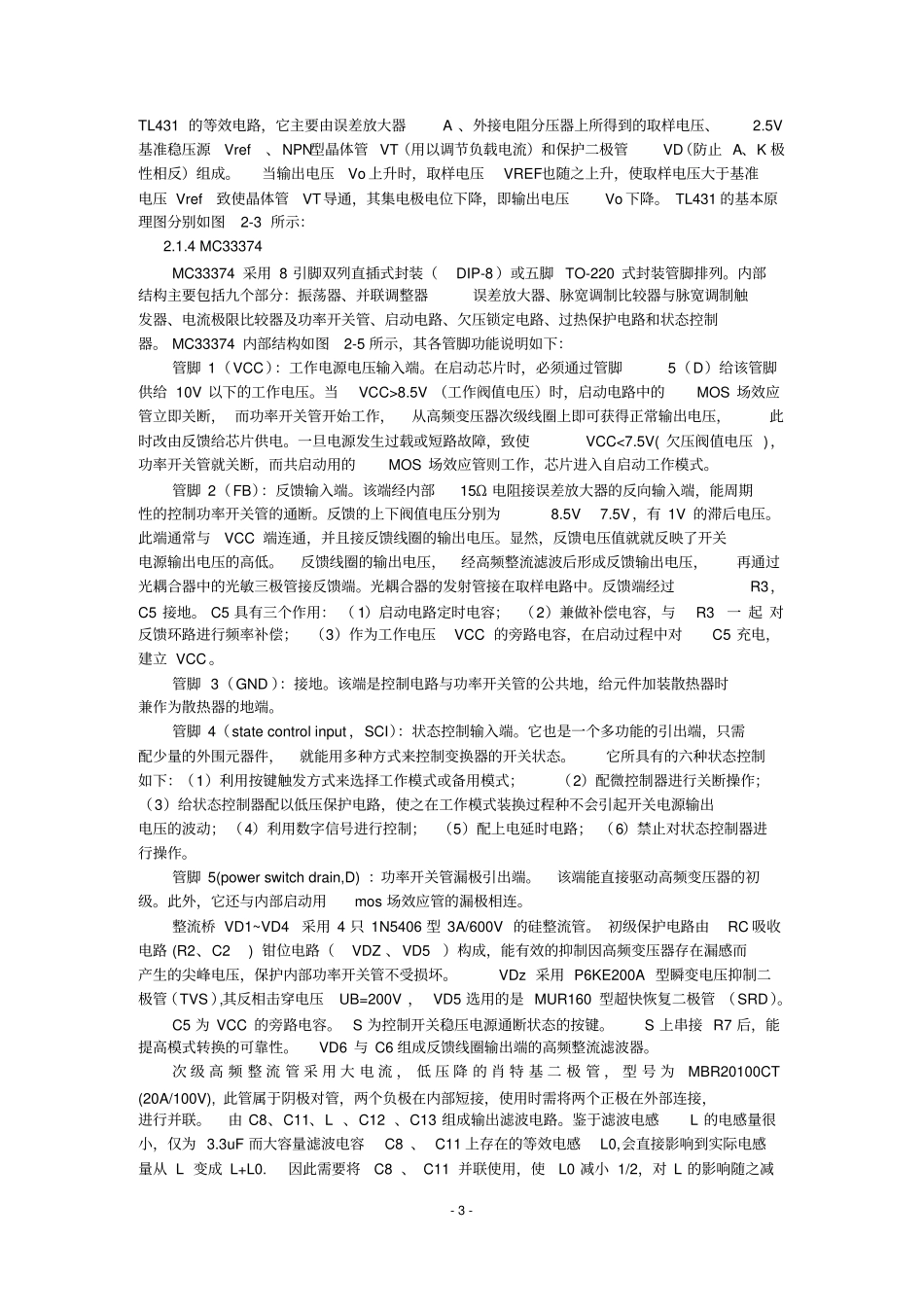

- 1 - 一、总体设计思路及框图1.1 设计总体思路输入—— EMC等滤波——整流 （也就一般的AC/DC类似全桥整流模块）—— DC/DC模块（全桥式 DC— AC—高频变压器—高频滤波器—DC,）——输出。 系统可以划分为变压器部分、整流滤波部分和DC-DC变换部分， 以及负载部分， 其中整流滤波和DC-DC变换器构成开关稳压电源。 整流电路是直流稳压电路电源的组成部分。整流电路输出波形中含有较多的纹波成分，所以通常在整流电路后接滤波电路以滤去整流输出电压的纹波。直流/ 直流转换电路,是整个开关稳压电源的核心部分。1.2 开关稳压电源的基本原理框图如图1-1 所示：图 1-1 开关稳压电源基本原理框图二、电路设计及原理分析2.1 单元电路设计2.1.1整流滤波电路图 2-1 输入整流滤波电路电子设备的电源线是电磁干扰（EMI）出入电子设备的一个重要途径，在设备电源线入口处安装电网滤波器可以有效地切断这条电磁干扰传播途径，本电源滤波器由带有IEC 插头电网滤波器和PCB电源滤波器组成。 IEC 插头电网滤波器主要是阻止来自电网的干扰进入电源机箱。 PCB电源滤波器主要是抑制功率开关转换时产生的高频噪声。交流输入 220V 时，整流采用桥式整流电路。如果将JTI 跳线短连时，则适用于110V 交流输入电压。由于输入电压高， 电容器容量大， 因此在接通电网瞬间会产生很大的浪涌冲击电流，一般浪涌电流值为EMI滤波电路整 流滤 波电路辅助电路反馈电路高频变换器输 出整 流滤 波控 制 电 路L N +4-16 GND - 2 - 稳态电流的数十倍。这可能造成整流桥和输入保险丝的损坏，也可能造成高频变压器磁芯饱和损坏功率器件，造成高压电解电容使用寿命降低等。所以在整流桥前加入由电阻R1和继电器 K1 组成的输入软启动电路。电路如图2-1 所示：2.1.2反激式变换器根据电路的结构形式的不同，脉宽式变换器可分为：正激式、反激式、半桥式、全桥式、推挽式和阻塞式。所谓反激式是指变压器的初级极性与次级极性相反。反激式变换效率较高，线路简单，能多路输出。当开关管 VT 截止时， 变压器初级所积蓄的电能向次级传送，这时变压器的次级绕组下端为负， 上端为正， 二极管 VD 正向导通， 导通电压经过电容C 滤波后向负载RL 供给电能。当变压器的初级储存的电能释放到一定程度后，电源电压Vin 通过变压器的初级绕组N1 向三极管 VT 的集电极充电，N1 又开始储能。 V1 上升到一定程度后，三极管VT 截止，又开始...
