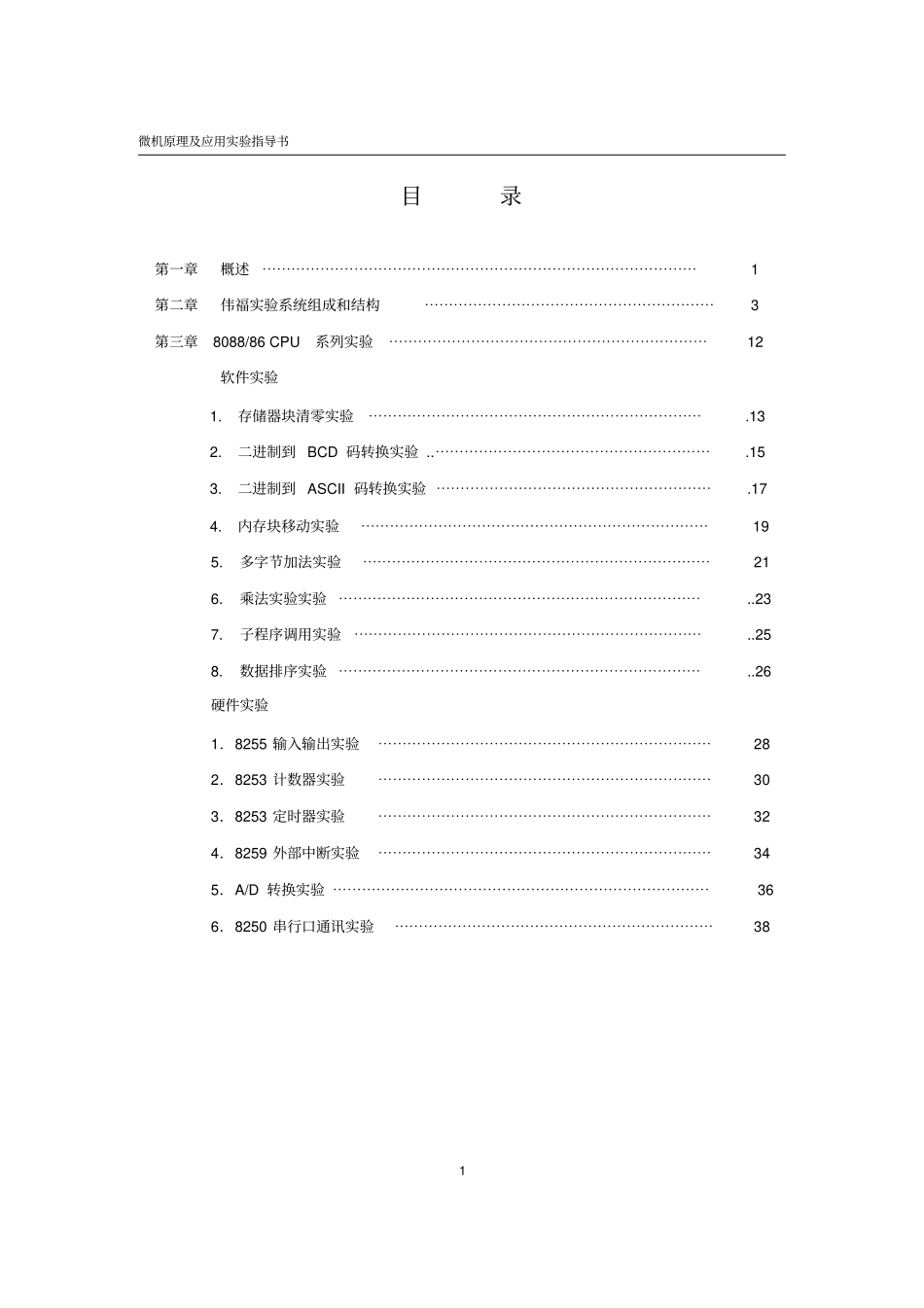

微机原理及应用实验指导书1 目录第一章概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 第二章伟福实验系统组成和结构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 第三章 8088/86 CPU系列实验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12 软件实验1. 存储器块清零实验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.13 2. 二进制到 BCD 码转换实验 ..⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.15 3. 二进制到 ASCII 码转换实验 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.17 4. 内存块移动实验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯19 5.多字节加法实验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯21 6.乘法实验实验 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..23 7.子程序调用实验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..25 8.数据排序实验 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..26 硬件实验1．8255 输入输出实验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯28 2．8253 计数器实验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯30 3．8253 定时器实验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯32 4．8259 外部中断实验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯34 5．A/D 转换实验 ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯36 6．8250 串行口通讯实验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯38 微机原理及应用实验指导书1 第一章 概述《微机原理及应用》实验采用伟福Lab2000 仿真实验系统，本仿真实验系统由板上仿真器、实验仪、伟福仿真软件、开关电源构成。1.1系统实验板本实验板提供以下实验(1)数模变换电路(2)模数变换电路(3)逻辑电平输入开关(4)逻辑电平显示电路(5)单脉冲电路(6)逻辑笔电路(7) 1MHz 及 500KHz脉冲信号源(8) PWM转换电压电路(9)模拟量电压 ( 电位器 ) 电路(10)串口通信实验电路(11)扬声器驱动电路(12)继电器控制电路(13)逻辑门电路(14)六位 8 段码 LED数字显示器(15)4x6 键盘(16)存贮器(17)通用集成电路插座(DIP40/28/24/20/18/16/14) (18)地址 , 数据及控制电路总线接出插座通过可选附件还可以扩展完成以下实验: (19)步进电机实验(20)打印机驱动实验(21)传感器实验(22)直流电机实验1.2 仿真器系统构成本仿真实验系统具有三种使用方法：...
