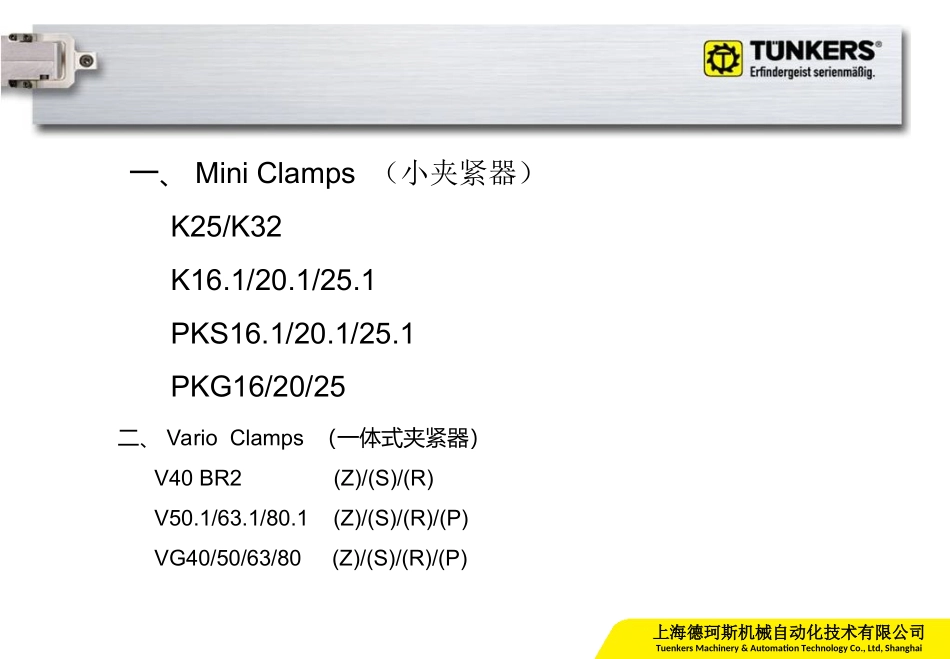

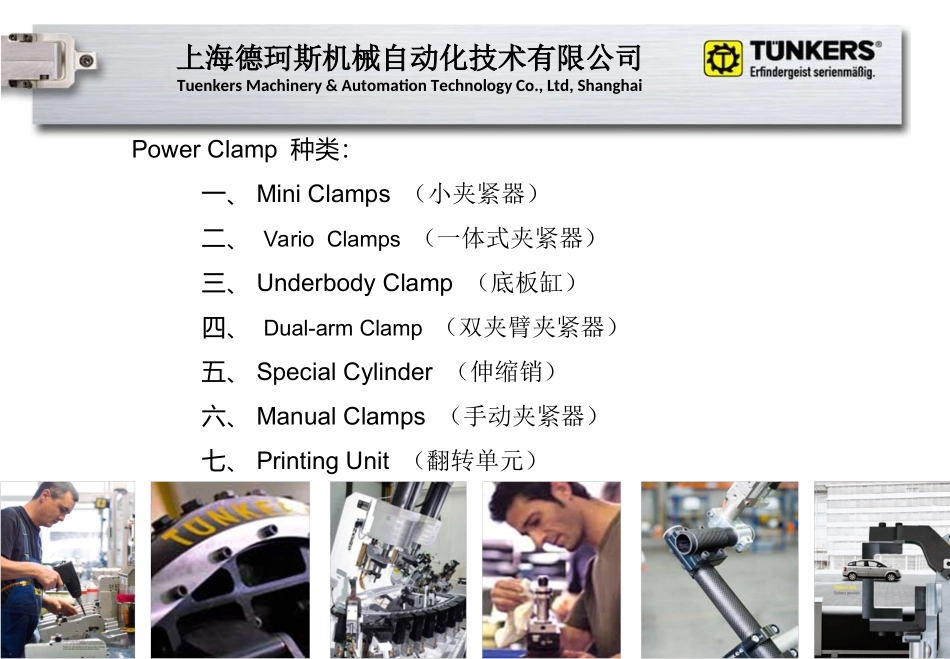

上海德珂斯机械自动化技术有限公司TuenkersMachinery&AutomationTechnologyCo.,Ltd,ShanghaiPowerClamp种类：一、MiniClamps（小夹紧器）二、VarioClamps（一体式夹紧器）三、UnderbodyClamp（底板缸）四、Dual-armClamp（双夹臂夹紧器）五、SpecialCylinder（伸缩销）六、ManualClamps（手动夹紧器）七、PrintingUnit（翻转单元）上海德珂斯机械自动化技术有限公司TuenkersMachinery&AutomationTechnologyCo.,Ltd,Shanghai一、MiniClamps（小夹紧器）K25/K32K16.1/20.1/25.1PKS16.1/20.1/25.1PKG16/20/25二、VarioClamps（一体式夹紧器）V40BR2(Z)/(S)/(R)V50.1/63.1/80.1(Z)/(S)/(R)/(P)VG40/50/63/80(Z)/(S)/(R)/(P)上海德珂斯机械自动化技术有限公司TuenkersMachinery&AutomationTechnologyCo.,Ltd,Shanghai三、UnderbodyClamp（底板缸）K32/60UZK40UZ(B)SZ(D)50UZ(V)四、Dual-armClamp（双夹臂夹紧器）K40/63ASGK40/50AS上海德珂斯机械自动化技术有限公司TuenkersMachinery&AutomationTechnologyCo.,Ltd,Shanghai五、SpecialCylinder（伸缩销）SZK40/63(.1)(Z)SZKD40/63(Z)SZV.140(Z)SZV60(Z)SZVD50/50.1(Z)六、ManualClamps（手动夹紧器）HKC40/50MK50.1/63.1MKC50/63T5T2(快速夹头）七、PrintingUnit（翻转单元）KS80.2/100.2/125.2/160.2/200.2上海德珂斯机械自动化技术有限公司TuenkersMachinery&AutomationTechnologyCo.,Ltd,Shanghai传感器分类及其意义：型号含义T00无传感器T01电感式传感器24V，1个出口，M12，带有集成的LED绝缘。T08气动式传感器，一个高压管道。T08T气动可调传感器，一个高压管道。T12电感式传感器24V一个出口。T06电感式传感器24V一个出口3个LED5个针T41电感式传感器24V。T31电感式传感器24V。T07磁性传感器3出口。T09电感式传感器2出口3LED四个针。T10气动传感器，2个高压管T02如T01一样带有集成节流阀。T20电感式传感器24V带有集成的LED的夹具，1个出口，M12和气动阀总成，5/2方向和M12插头。T21电感式传感器24V，带有集成的LED的夹具（1出口M12）。5/3方向阀带有M12中央插头，中间位置通风。T32电感式传感器24V1出口M12，8个针。T03微型开关，24V，2出口电阻为15千欧。T04微型开关，220V，1出口。T05微型开关，220V，2出口。上海德珂斯机械自动化技术有限公司TuenkersMachinery&AutomationTechnologyCo.,Ltd,Shanghai订货实例：K32A10T12105°注意：产品订货时型号一定要按要求写完整夹臂打开角度；K和K2最大打开角度都是105°；最小15°；打开角度15°一调，即：15°、30°、45°、60°、75°、90°、105°传感器型号：T00、T09、T12夹臂型号：A00（没有夹臂）、A10、A11、A12；A11和A12的区分：将传感器正对自己，左手为A12；右手为A11，K2型号的夹臂也是如此气缸型号，32为缸径气缸提供的夹紧力：气缸选型重要参数--Clampingmomentat5bar:55Nm一、MiniClamps（小夹紧器，一体式，带自锁机构）上海德珂斯机械自动化技术有限公司TuenkersMachinery&AutomationTechnologyCo.,Ltd,Shanghai二、VarioClamps（一体式夹紧器，带自锁机构）订货实例：V50.1A10T12105°注意：产品订货时型号一定要按要求写完整夹臂打开角度；V最大打开角度都是135°；V2最大打开105°；分大角度和小角度两种，区别只是气缸长度不同，小角度气缸总长约短40mm；大角度气缸在45°~135°之间任意角度可调；小角度气缸在5°~44°之间任意角度可调。传感器型号：T00、T08T、T12、……夹臂型号：A00、A10、A11、A12、A90、A91、A92、A40、A41、A42、A43、A44、A45、………气缸型号，50为缸径气缸选型两个重要参数:夹紧力---Clampingmomentat5bar:160Nm另外一个是夹臂负载参数，具体看夹臂负载曲线图上海德珂斯机械自动化技术有限公司TuenkersMachinery&AutomationTechnologyCo.,Ltd,ShanghaiV50.1夹臂型号及其区别A00：无夹臂；A10：标准夹臂，夹臂安装面在中间；A11：相对于A10来讲安装到气缸上后，将传感器正对自己，右手为A11，V2型号的夹臂也是如此；A12：相对于A10来讲安装到气缸上后，将传感器正对自己，左手为A12，V2型号的夹臂也是如此；A90：A10的延伸产品，大众标准...
