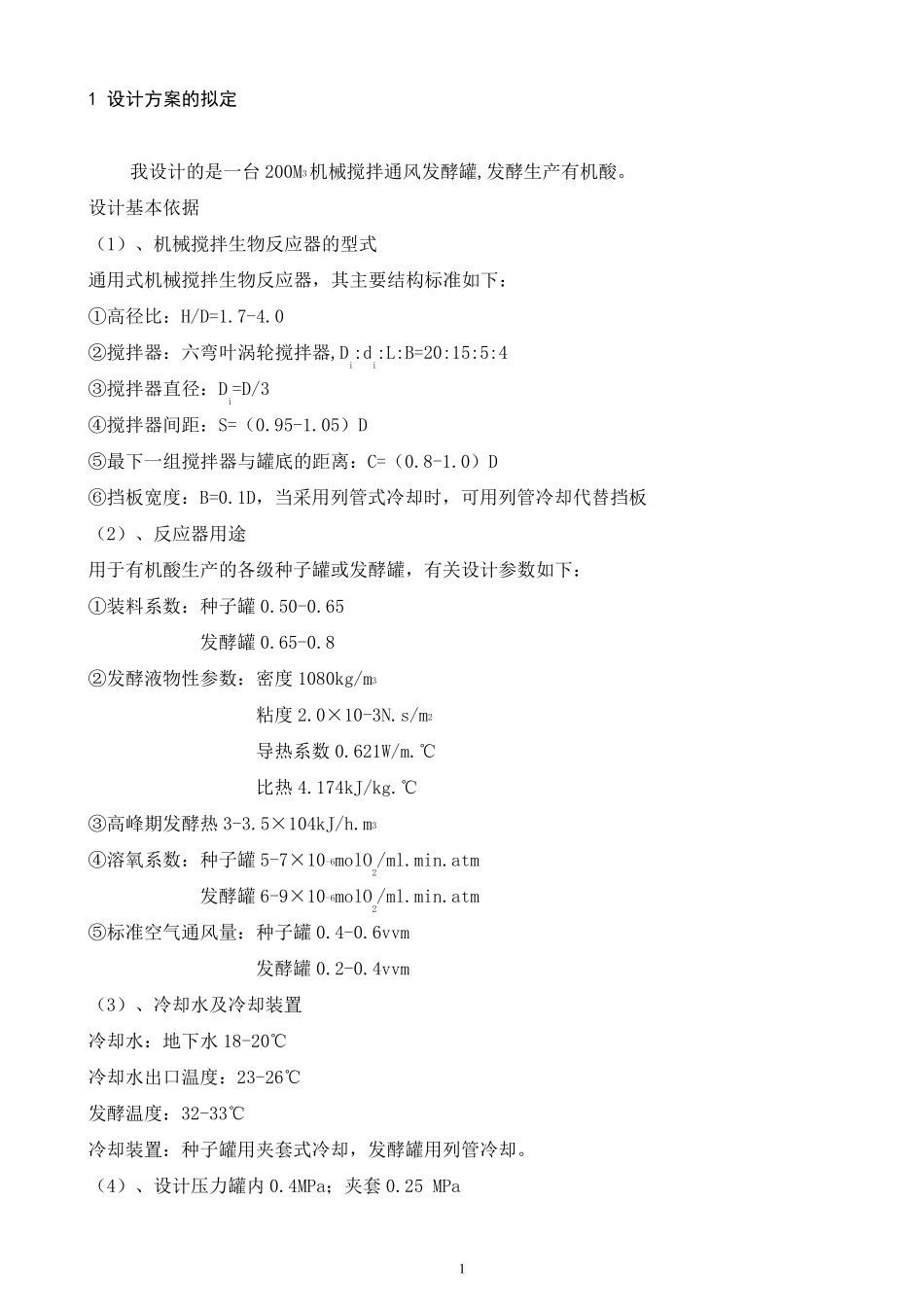

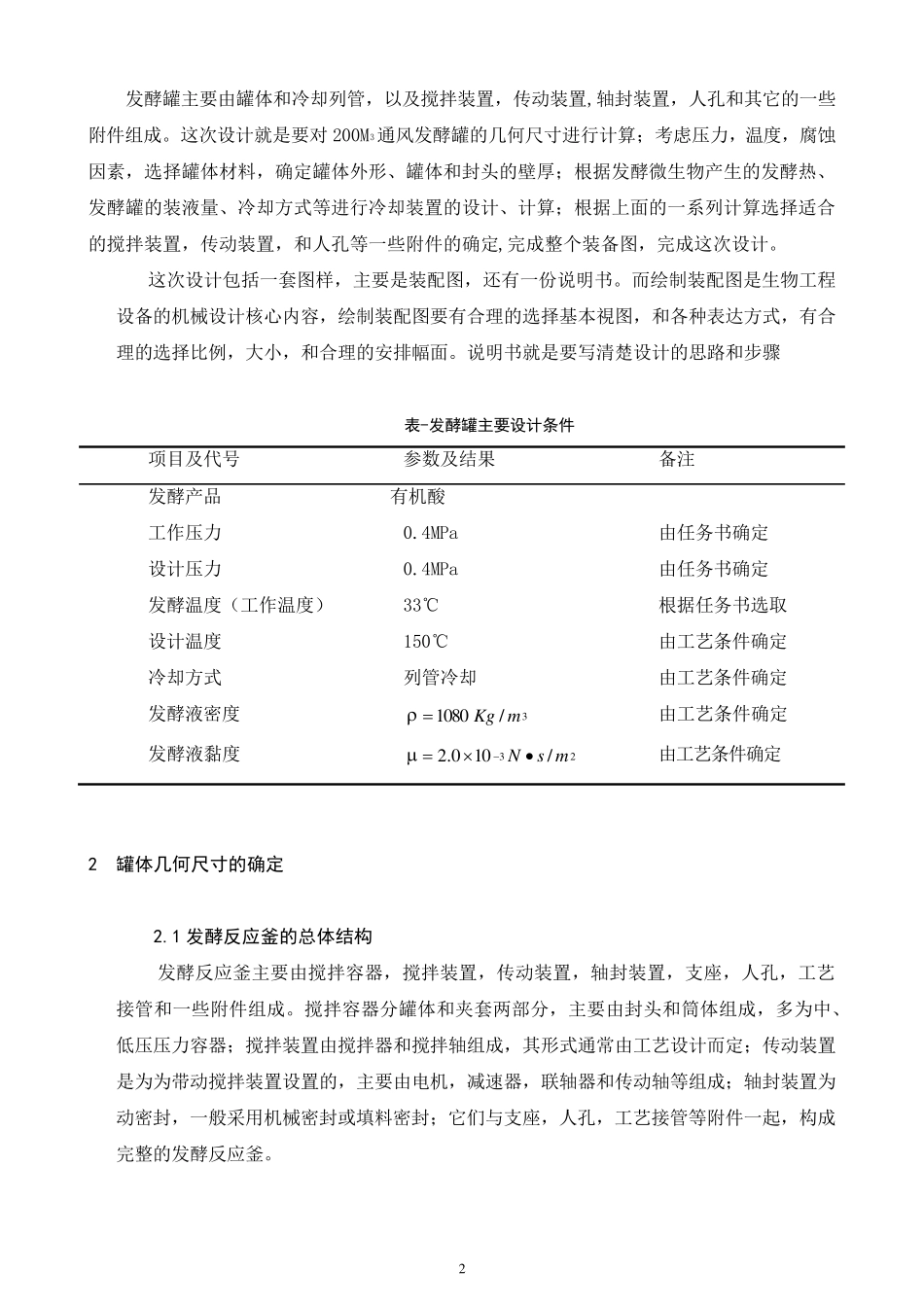

1 1 设计方案的拟定 我设计的是一台200M3机械搅拌通风发酵罐,发酵生产有机酸。 设计基本依据 (1)、机械搅拌生物反应器的型式 通用式机械搅拌生物反应器,其主要结构标准如下: ①高径比:H/D=1.7-4.0 ②搅拌器:六弯叶涡轮搅拌器,Di:di:L:B=20:15:5:4 ③搅拌器直径:Di=D/3 ④搅拌器间距:S=(0.95-1.05)D ⑤最下一组搅拌器与罐底的距离:C=(0.8-1.0)D ⑥挡板宽度:B=0.1D,当采用列管式冷却时,可用列管冷却代替挡板 (2)、反应器用途 用于有机酸生产的各级种子罐或发酵罐,有关设计参数如下: ①装料系数:种子罐0.50-0.65 发酵罐0.65-0.8 ②发酵液物性参数:密度1080kg/m3 粘度2.0×10-3N.s/m2 导热系数0.621W/m.℃ 比热 4.174kJ/kg.℃ ③高峰期发酵热 3-3.5×104kJ/h.m3 ④溶氧系数:种子罐5-7×10-6molO2/ml.min.atm 发酵罐6-9×10-6molO2/ml.min.atm ⑤标准空气通风量:种子罐0.4-0.6vvm 发酵罐0.2-0.4vvm (3)、冷却水及冷却装置 冷却水:地下水 18-20℃ 冷却水出口温度:23-26℃ 发酵温度:32-33℃ 冷却装置:种子罐用夹套式冷却,发酵罐用列管冷却。 (4)、设计压力罐内 0.4MPa;夹套 0.25 MPa 2 发 酵 罐 主 要 由 罐 体 和 冷 却 列 管 , 以 及 搅 拌 装 置 , 传 动 装 置 ,轴 封 装 置 , 人 孔 和 其 它 的 一 些附 件 组 成 。 这 次 设 计 就 是 要 对 200M3通 风 发 酵 罐 的 几 何 尺 寸 进 行 计 算 ; 考 虑 压 力 , 温 度 , 腐 蚀因 素 , 选 择 罐 体 材 料 , 确 定 罐 体 外 形 、 罐 体 和 封 头 的 壁 厚 ; 根 据 发 酵 微 生 物 产 生 的 发 酵 热 、发 酵 罐 的 装 液 量 、 冷 却 方 式 等 进 行 冷 却 装 置 的 设 计 、 计 算 ; 根 据 上 面 的 一 系 列 计 算 选 择 适 合的 搅 拌 装 置 , 传 动 装 置 , 和 人 孔 等 一 些 附 件 的 确 定 ,完 成 整 个 装 备 图 , 完 成 这 次 设 计 。 这 次 设 计 包 括 一 套 图 样 , 主 要 是 装 配 图 , 还 有 一 份 说 明 书 。 而 绘 制 装 配 图 是 生 物 工 程设 备 的 机 械 设 计 核 心 内 容 , 绘 制 装 配 图 要 有 合 理 的 选 择 基...
