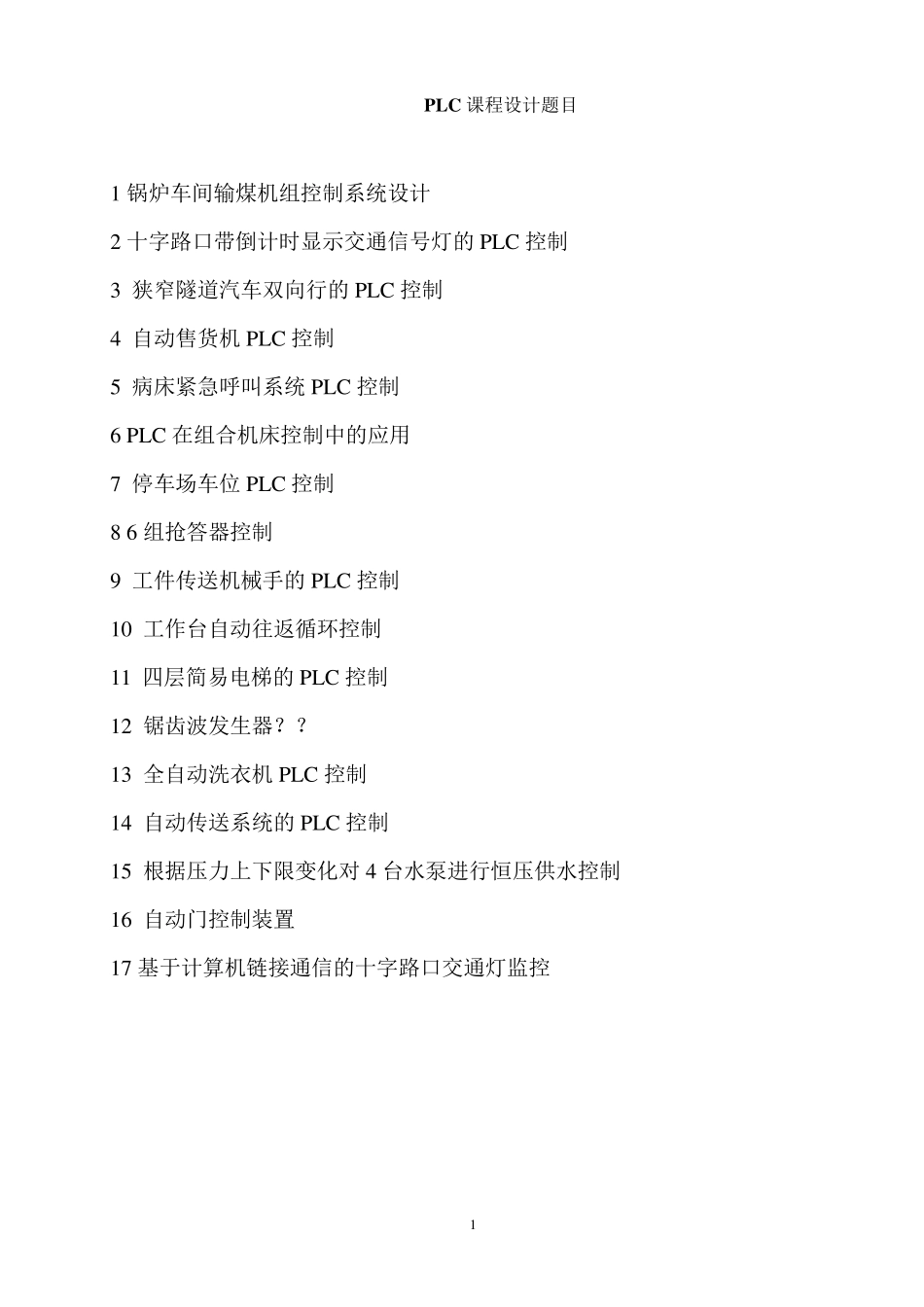

1 PLC 课程设计题目 1 锅炉车间输煤机组控制系统设计 2 十字路口带倒计时显示交通信号灯的PLC 控制 3 狭窄隧道汽车双向行的PLC 控制 4 自动售货机PLC 控制 5 病床紧急呼叫系统PLC 控制 6 PLC 在组合机床控制中的应用 7 停车场车位PLC 控制 8 6 组抢答器控制 9 工件传送机械手的PLC 控制 10 工作台自动往返循环控制 11 四层简易电梯的PLC 控制 12 锯齿波发生器？？ 13 全自动洗衣机PLC 控制 14 自动传送系统的PLC 控制 15 根据压力上下限变化对 4 台水泵进行恒压供水控制 16 自动门控制装置 17 基于计算机链接通信的十字路口交通灯监控 2 选题一、锅炉车间输煤机组控制系统设计 1 ．输煤机组控制系统示意图 图1 输煤机组控制系统示意图 表1 输煤机组控制信号说明 输 入 输 出 文字符号 说 明 文字符号 说 明 SA1-1 输煤机组手动控制开关 KM1 给料器和磁选料器接触器 SA1-2 输煤机组自动控制开关 KM2 1#送煤机接触器 SB1 输煤机组自动开车按钮 KM3 破碎机接触器 SB2 输煤机组自动停车按钮 KM4 提升机接触器 SB3 输煤机组紧急停车按钮 KM5 2#送煤机接触器 SB4 给料器和磁选料器手动按钮 KM6 回收机接触器 SB5 1#送煤机手动按钮 HL7 手动运行指示灯 SB6 破碎机手动按钮 HL8 紧急停车指示灯 SB7 提升机手动按钮 HL9 系统正常运行指示灯 SB8 2#送煤机手动按钮 HL10 系统故障指示灯 SB9 回收机手动按钮 HA 报警电铃 KM M1～M6，YA 运行正常信号 HL1～6 输煤机组单机运行指示 FR M1～M6，YA 过载保护信号 输煤机组的拖动系统由6 台三相异步电动机M1～M6 和一台磁选料器YA 组成。SA1 为手动/自动转换开关，SB1 和SB2 为自动开车/停车按钮，SB3 为事故紧急停车按钮，SB4～SB9 为6 个控制按钮，手动时单机操作使用。HA 为开车/停车时讯响器，提示在输煤机组附近的工作人员物煤机准备起动请注意安全。HL1～HL6 为Ml～M6 电动机运行指示，HL7 为手动运行指示，HL8 为紧急停车指示，HL9为系统运行正常指示，HL10 为系统故障指示。 2．输煤机组控制要求 (1) 手动开车/停车功能 SA1 手柄指向左45°时，接点 SA1-1 接通，通过SB4～SB9 控制按钮，对输煤机组单台设备独立调试与维护使用，任何一台单机开车/停车时都有音响提示，保证检修和调试时3 人身和设备安全。 (2) 自动开车/停车功能 SA1 手柄指向右45°...
