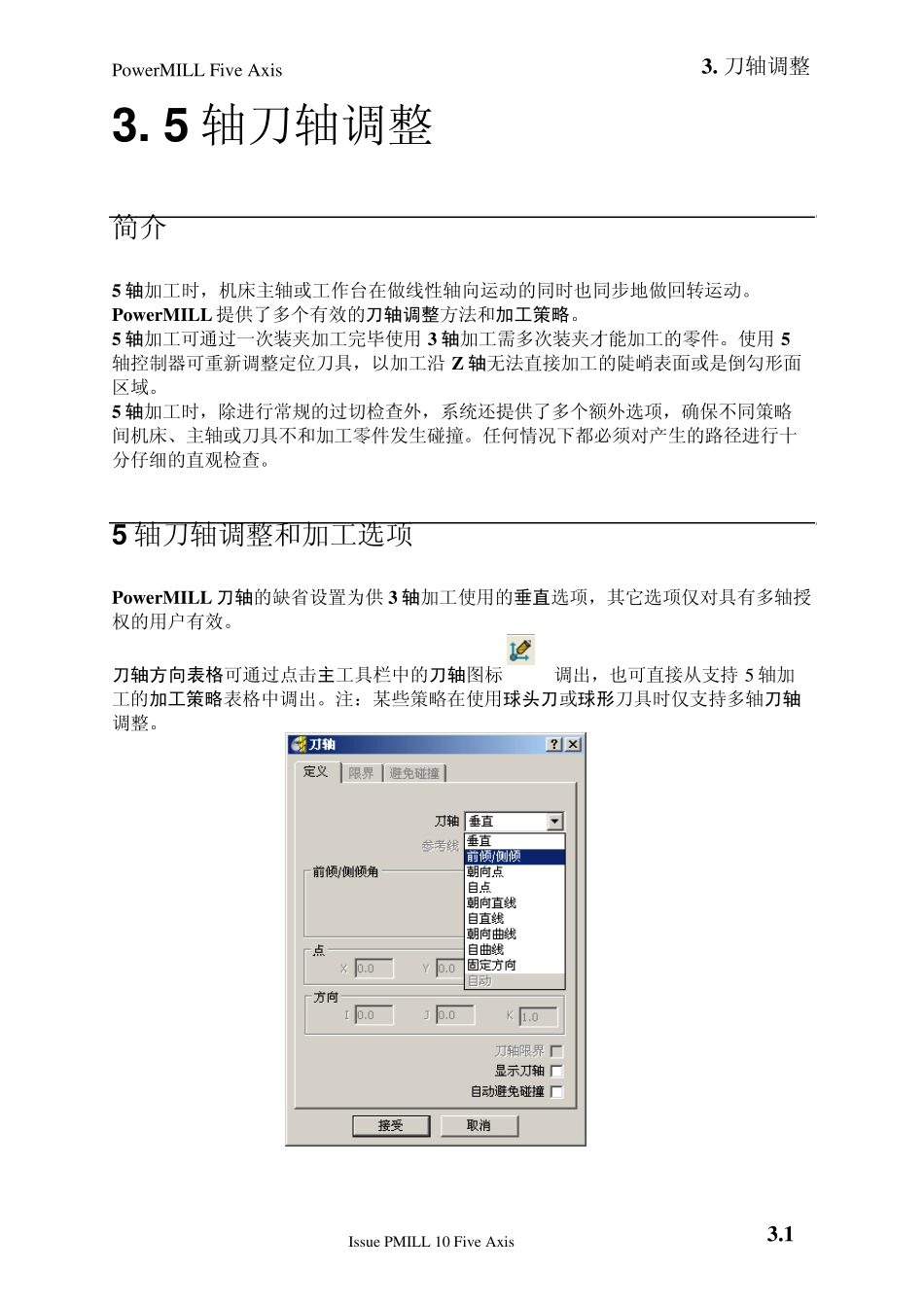

PowerMILL Five Axis 3. 刀轴调整 Issue PMILL 10 Five Axis 3.1 3 . 5 轴刀轴调整 简介 5 轴加工时，机床主轴或工作台在做线性轴向运动的同时也同步地做回转运动。Pow erMILL 提供了多个有效的刀轴调整方法和加工策略。 5 轴加工可通过一次装夹加工完毕使用3 轴加工需多次装夹才能加工的零件。使用5轴控制器可重新调整定位刀具，以加工沿Z 轴无法直接加工的陡峭表面或是倒勾形面区域。 5 轴加工时，除进行常规的过切检查外，系统还提供了多个额外选项，确保不同策略间机床、主轴或刀具不和加工零件发生碰撞。任何情况下都必须对产生的路径进行十分仔细的直观检查。 5 轴刀轴调整和加工选项 Pow erMILL 刀轴的缺省设置为供3 轴加工使用的垂直选项，其它选项仅对具有多轴授权的用户有效。 刀轴方向表格可通过点击主工具栏中的刀轴图标 调出，也可直接从支持 5 轴加工的加工策略表格中调出。注：某些策略在使用球头刀或球形刀具时仅支持多轴刀轴调整。 3. 刀轴调整 PowerMILL Five Axis 3.2 Issue PMILL 10 Five Axis 前倾\侧倾 前倾角为刀具沿刀具路径方向的给定角度；侧倾角为和刀具路径方向垂直方向的给定角度。如果这两个角度的设置均为零，则刀具方向将为刀具路径的法向。刀具路径的法向为刀具路径产生过程中将其投影到曲面数据上时的方向。对参考线精加工而言，此方向始终为垂直的；对投影精加工而言，其方向随局部投影方向的改变而改变。  删除全部并重设表格。  产生一毛坯并严格按照下图手工输入相应值。  重设快进高度和开始点和结束点表格。  右击浏览器中的模型选项，从弹出菜单选取产生平面－自毛坯，在 Z 高度为0 处产生一平面。  产生一直径为5，长度为25 的球头刀 BN5。  产生一平行精加工策略，设置公差为0.02，余量为0，行距为5，角度为0，样式－双向，短连接－掠过，并将该刀具路径重新命名为 Raster Vertical。  应用并取消表格。  动态仿真刀具路径。 PowerMILL Five Axis 3. 刀轴调整 Issue PMILL 10 Five Axis 3.3 在此我们产生了一刀具垂直于加工平面的平行刀具路径。  右击浏览器中的刀具路径 Raster Vertical ，从弹出菜单中选取设置，打开刀具路径表格。  复制 此刀具路径并将它重新命名为 Raster Lead@-30。  选取刀轴图标 ，打开刀轴方向表格。  定义刀轴为前倾\侧倾，前倾角设置为 -30...
