PSASP入门手册VIP免费

PSASP入门手册_第1页
1/14
PSASP入门手册_第2页
2/14
PSASP入门手册_第3页
3/14

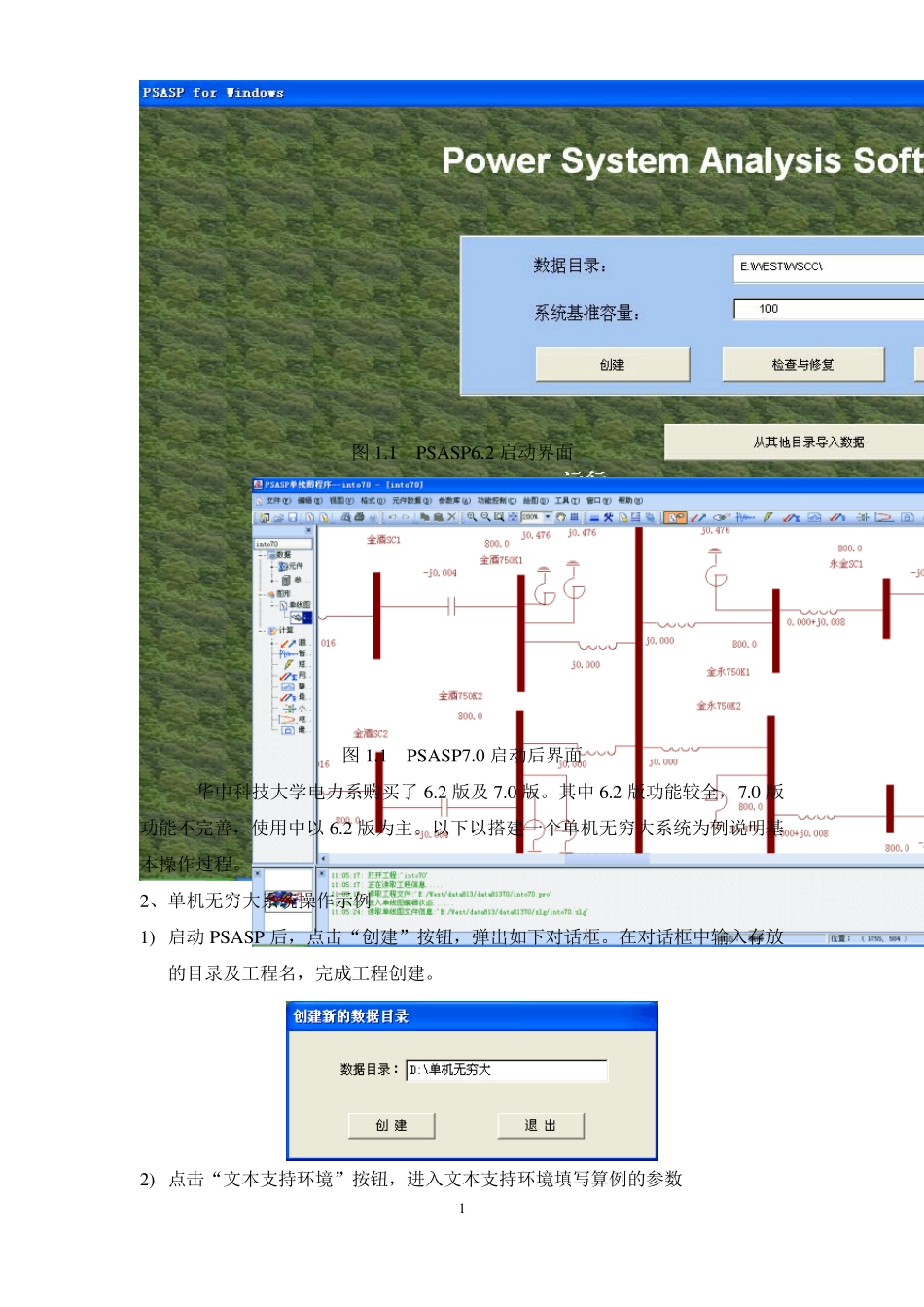

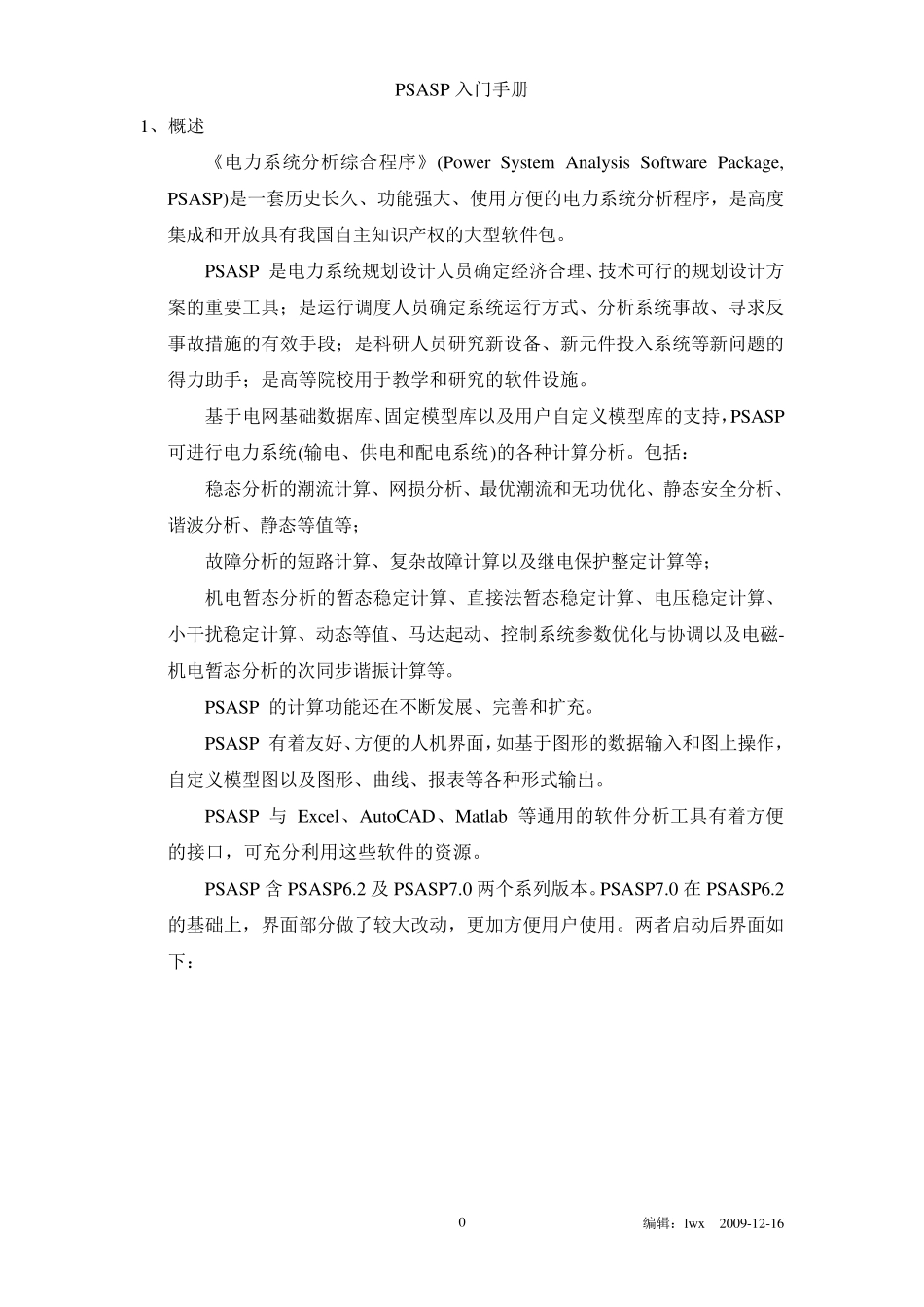

编辑:lwx 2009-12-16 0 PSASP 入门手册 1、概述 《电力系统分析综合程序》(Power System Analysis Software Package, PSASP)是一套历史长久、功能强大、使用方便的电力系统分析程序,是高度集成和开放具有我国自主知识产权的大型软件包。 PSASP 是电力系统规划设计人员确定经济合理、技术可行的规划设计方案的重要工具;是运行调度人员确定系统运行方式、分析系统事故、寻求反事故措施的有效手段;是科研人员研究新设备、新元件投入系统等新问题的得力助手;是高等院校用于教学和研究的软件设施。 基于电网基础数据库、固定模型库以及用户自定义模型库的支持,PSASP 可进行电力系统(输电、供电和配电系统)的各种计算分析。包括: 稳态分析的潮流计算、网损分析、最优潮流和无功优化、静态安全分析、谐波分析、静态等值等; 故障分析的短路计算、复杂故障计算以及继电保护整定计算等; 机电暂态分析的暂态稳定计算、直接法暂态稳定计算、电压稳定计算、小干扰稳定计算、动态等值、马达起动、控制系统参数优化与协调以及电磁-机电暂态分析的次同步谐振计算等。 PSASP 的计算功能还在不断发展、完善和扩充。 PSASP 有着友好、方便的人机界面,如基于图形的数据输入和图上操作,自定义模型图以及图形、曲线、报表等各种形式输出。 PSASP 与 Excel、AutoCAD、Matlab 等通用的软件分析工具有着方便的接口,可充分利用这些软件的资源。 PSASP 含 PSASP6.2 及 PSASP7.0 两个系列版本。PSASP7.0 在 PSASP6.2的基础上,界面部分做了较大改动,更加方便用户使用。两者启动后界面如下: 1 图1.1 PSASP6.2 启动界面 图1.1 PSASP7.0 启动后界面 华中科技大学电力系购买了6.2 版及7.0 版。其中6.2 版功能较全,7.0 版功能不完善,使用中以6.2 版为主。以下以搭建一个单机无穷大系统为例说明基本操作过程。 2、单机无穷大系统操作示例 1) 启动PSASP后,点击“创建”按钮,弹出如下对话框。在对话框中输入存放的目录及工程名,完成工程创建。 2) 点击“文本支持环境”按钮,进入文本支持环境填写算例的参数 2 3 ) 选择“数据/基础数据库/母线”弹出母线数据输入对话框 4 ) 点击“+”按钮,新增母线“发电机”,并按下图填写参数。 5 ) 再点击“+”按钮,新增“变压器”及“无穷大”母线。 其中“无穷大”母线与“变压器”母线参数一致,可点击“”按钮拷贝“变压器”母线数据,接着按“+”新增一条...
