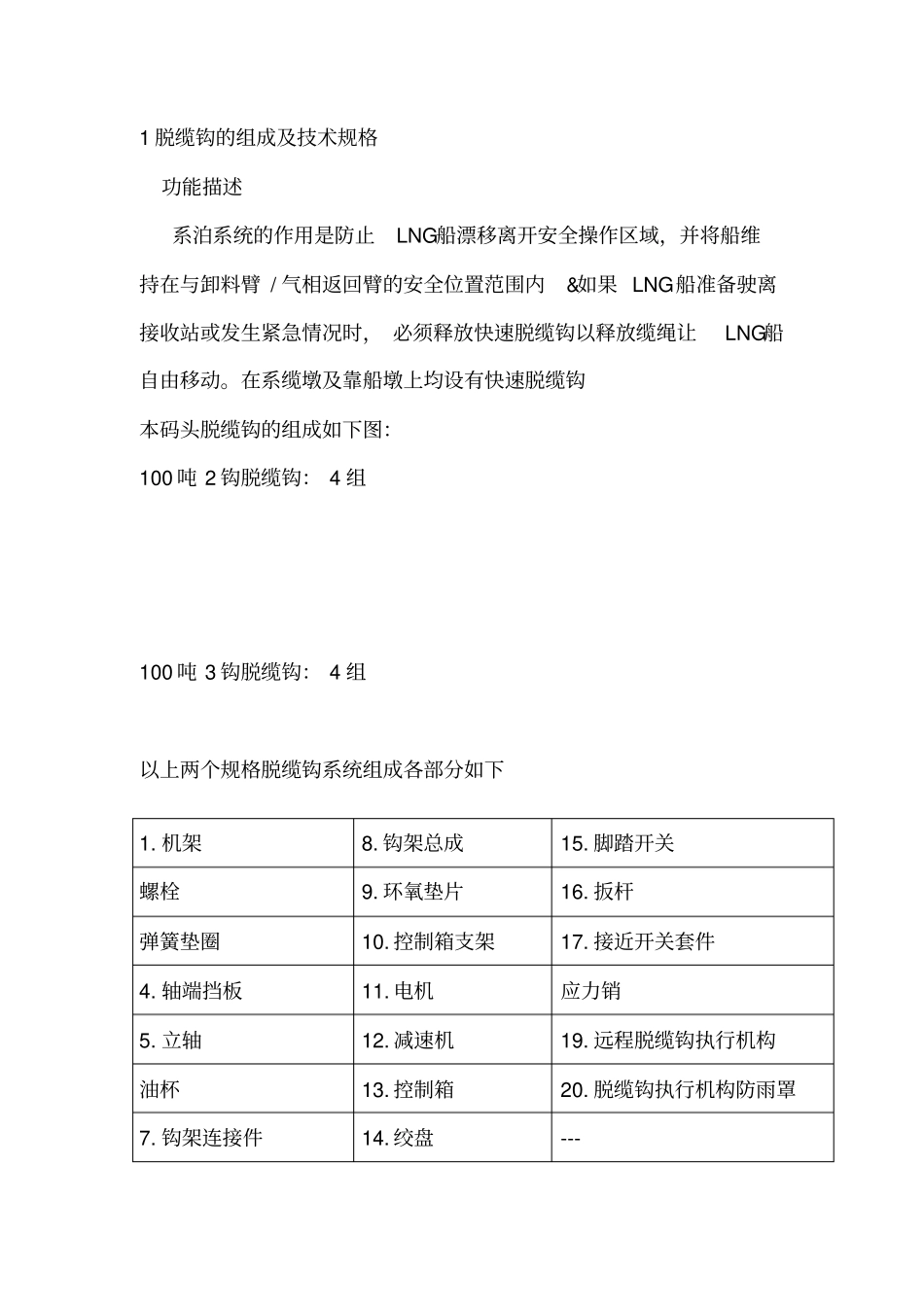

1 脱缆钩的组成及技术规格功能描述系泊系统的作用是防止LNG船漂移离开安全操作区域，并将船维持在与卸料臂 / 气相返回臂的安全位置范围内&如果 LNG船准备驶离接收站或发生紧急情况时， 必须释放快速脱缆钩以释放缆绳让LNG船自由移动。在系缆墩及靠船墩上均设有快速脱缆钩本码头脱缆钩的组成如下图：100 吨 2 钩脱缆钩： 4 组100 吨 3 钩脱缆钩： 4 组以上两个规格脱缆钩系统组成各部分如下1. 机架8. 钩架总成15. 脚踏开关螺栓9. 环氧垫片16. 扳杆弹簧垫圈10. 控制箱支架17. 接近开关套件4. 轴端挡板11. 电机应力销5. 立轴12. 减速机19. 远程脱缆钩执行机构油杯13. 控制箱20. 脱缆钩执行机构防雨罩7. 钩架连接件14. 绞盘---技术参数备注：所有快速脱缆钩其它的技术参数相同: 安全工作负荷SBL(每脱缆钩规格型号ERH/C-2-10004 台含电动绞盘，就地及远程电动脱钩系统，应力监测系统，声光报警系统ERH/C-3-10004 台含电动绞盘，就地及远程电动脱钩系统，应力监测系统，声光报警系统电动绞盘牵引力≥ 30KN 手动脱缆力150N钩子试验拉力 * SWL 垂直转度0-45 °水平转角-90～45（左侧钩）； -45～45（中间钩）；-45～90（右侧钩）电动绞盘牵引速度25m/min远程脱缆系统含就地电动脱钩，及远程控制室电动脱钩。采用电动推杆方案控制室集中应力显示有现场就地显示有钩子开合监测系统有，采用倍加福接近开关（防爆）声光报警器含声光报警器（每台1 只）应力销采用丹麦应力销（ ?85）带缆电机3AC 380V 15kW ExdⅡBT4 50Hz IP65 1500r/min（佳木斯电机，加防雨罩）减速机冠卓 SW280-54，速比 54控制箱华荣控制箱脚踏开关IP67 防爆 dⅡBT4 德国进口电缆连接控制箱和电机的电缆均为钢丝铠装电缆，达到IP66 的防护等级接地措施应该有可靠接地措施（电机及控制箱接地）表面喷锌无要求表面涂漆环氧富锌底漆15360 ，厚度 75um；环氧云铁中间漆45880，厚度 175um；黑色聚氨酯面漆55210，厚度 75um。油漆干膜总厚度325um集中控制柜丹麦 MLPC,柜式安装，共1 套计算机便携式专用监控计算机，丹麦提供打印机与激光靠泊系统共用钥匙快速脱缆钩远程控制板钥匙放大器放大器 8 只钩):1000DN，测试负荷 (钩):1250DN，脱缆负荷 :1000DN。二、 快速脱缆钩的使用说明钩子的复位系缆过程开始或在不使用快速脱缆钩期间所有的钩必须在复位锁紧位置。执行复位锁紧的过程如下：手动旋转钩子，使钩处于复位位置，转动时...
