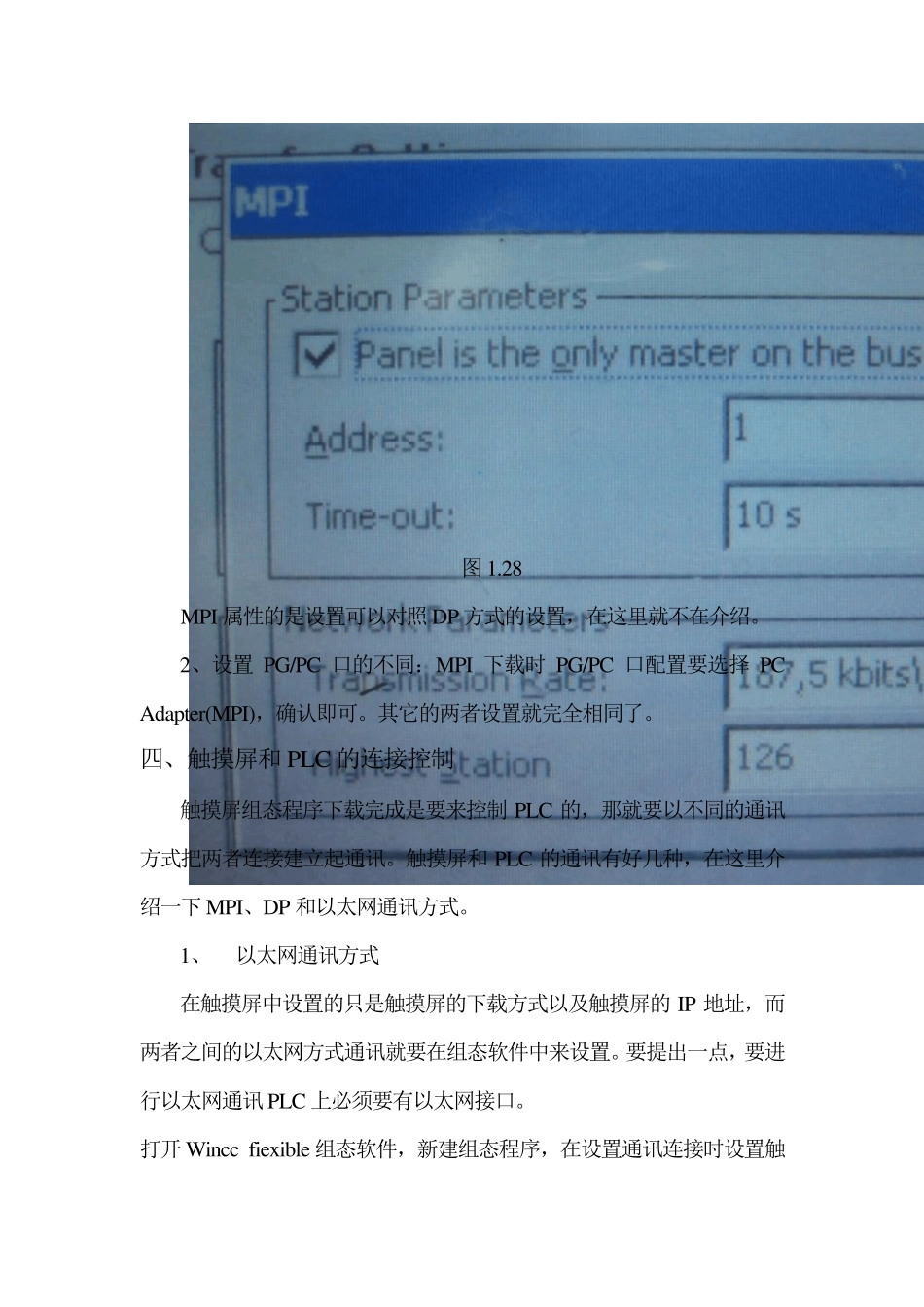

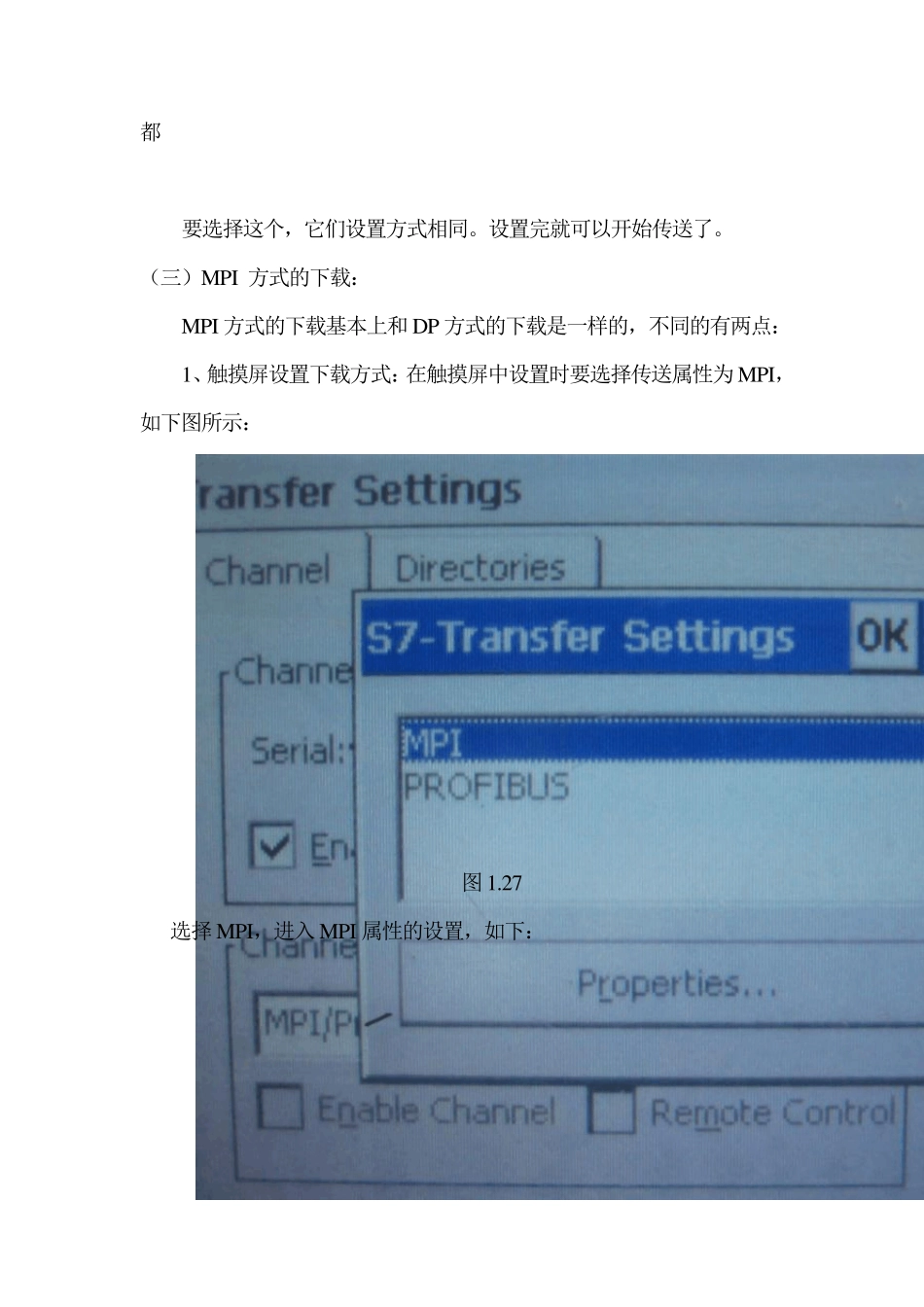

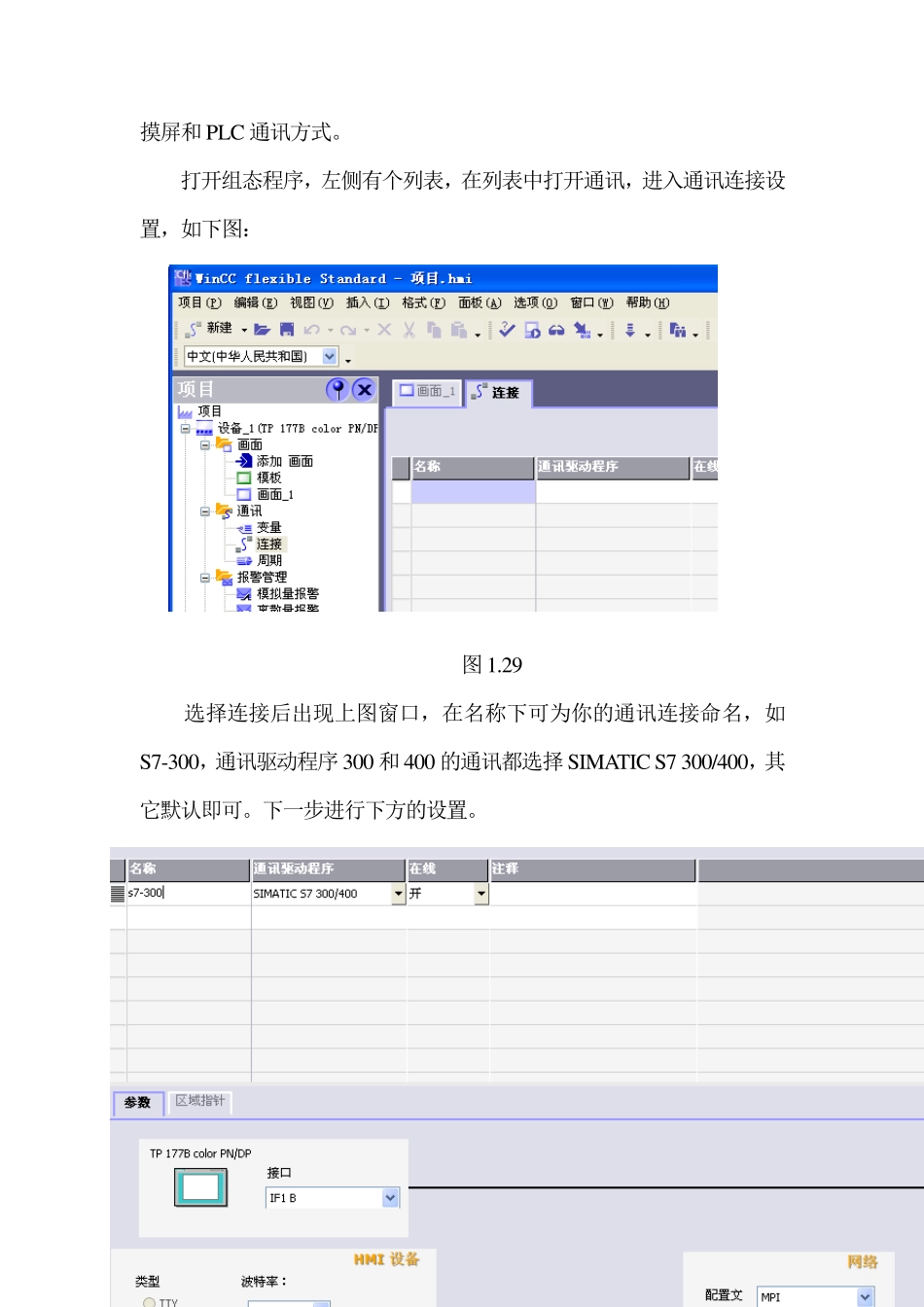

都 要选择这个，它们设置方式相同。设置完就可以开始传送了。 （三）MPI 方式的下载： MPI 方式的下载基本上和DP方式的下载是一样的，不同的有两点： 1、触摸屏设置下载方式：在触摸屏中设置时要选择传送属性为 MPI，如下图所示： 图 1.27 选择MPI，进入 MPI 属性的设置，如下： 图1.28 MPI 属性的是设置可以对照DP 方式的设置，在这里就不在介绍。 2、设置PG/PC 口的不同：MPI 下载时 PG/PC 口配置要选择 PC Adapter(MPI)，确认即可。其它的两者设置就完全相同了。 四、触摸屏和 PLC 的连接控制 触摸屏组态程序下载完成是要来控制 PLC 的，那就要以不同的通讯方式把两者连接建立起通讯。触摸屏和 PLC 的通讯有好几种，在这里介绍一下 MPI、DP 和以太网通讯方式。 1、 以太网通讯方式 在触摸屏中设置的只是触摸屏的下载方式以及触摸屏的IP 地址，而两者之间的以太网方式通讯就要在组态软件中来设置。要提出一点，要进行以太网通讯 PLC 上必须要有以太网接口。 打开 Wincc fiex ible 组态软件，新建组态程序，在设置通讯连接时设置触 摸屏和PLC 通讯方式。 打开组态程序，左侧有个列表，在列表中打开通讯，进入通讯连接设置，如下图： 图 1.29 选择连接后出现上图窗口，在名称下可为你的通讯连接命名，如S7-300，通讯驱动程序 300 和400 的通讯都选择 SIMATIC S7 300/400，其它默认即可。下一步进行下方的设置。 图1.30 上面窗口中有可接口需要选择，里面有两项，一项是IFB1 是设置触摸屏和PLC 的MPI/DP 通讯方式的，还有个以太网选项，是用来设置两者之间的以太网通讯方式的。 1、 触摸屏和PLC 之间的以太网通讯 触摸屏和PLC 之间的以太网通讯比较简单一些，只要两者之间的IP地址设置到同一段上就行了。 在接口中选择以太网，这样就开始了以太网方式的设置。窗口如下： 图1.31 在上面的窗口中有IP 地址以及 PLC 插槽等；两者之间的IP 地址必须设置到同一IP 段上，这在 STEP7 硬件组态和触摸屏IP 设置时要注意。 如果你的PLC 的CPU 集成有以太网接口的话不必注意 PLC 扩展插槽号，如果是扩展的以太网模块 PLC 的扩展插槽号就要改为 2，这样触摸屏才能找到 PLC 的CPU，不然两者之间是通讯不上的。 保证PLC 程序和触摸屏程序的变量对应，以及彼此之间无误的情况下就可以连机调试了。 注：如果触摸屏和PLC 直连要用交叉线，如果通过交换机的话用直连线。...
