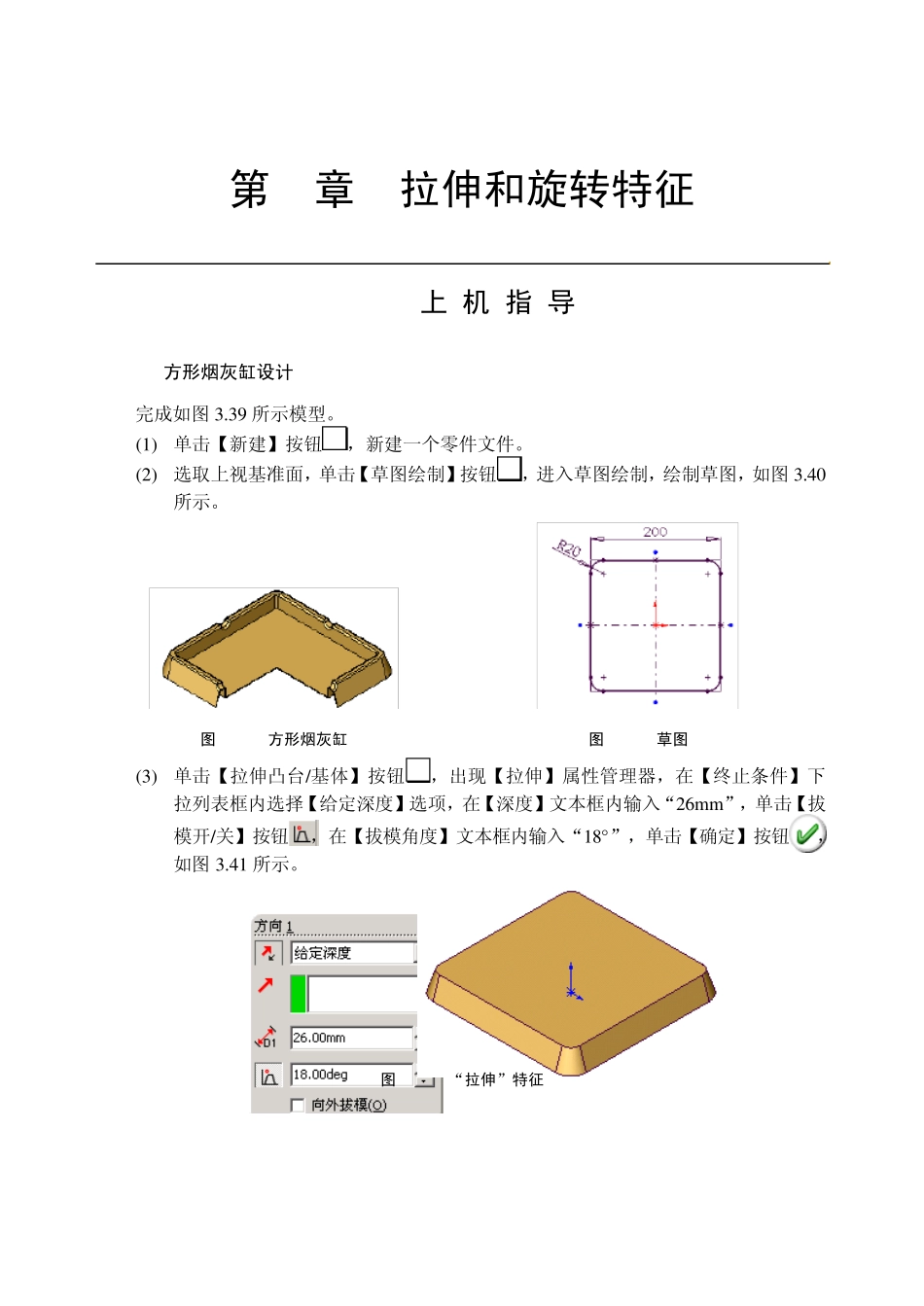

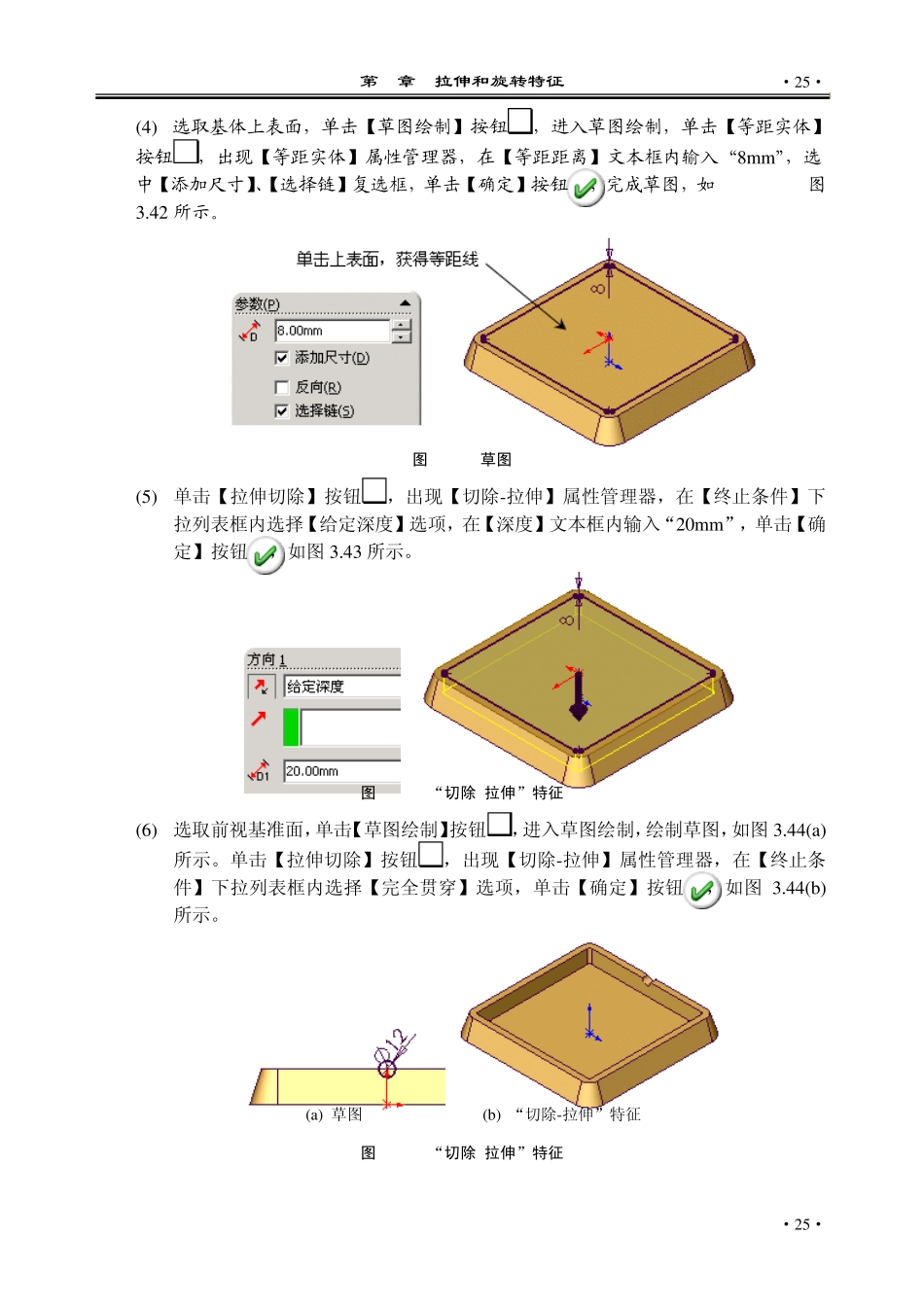

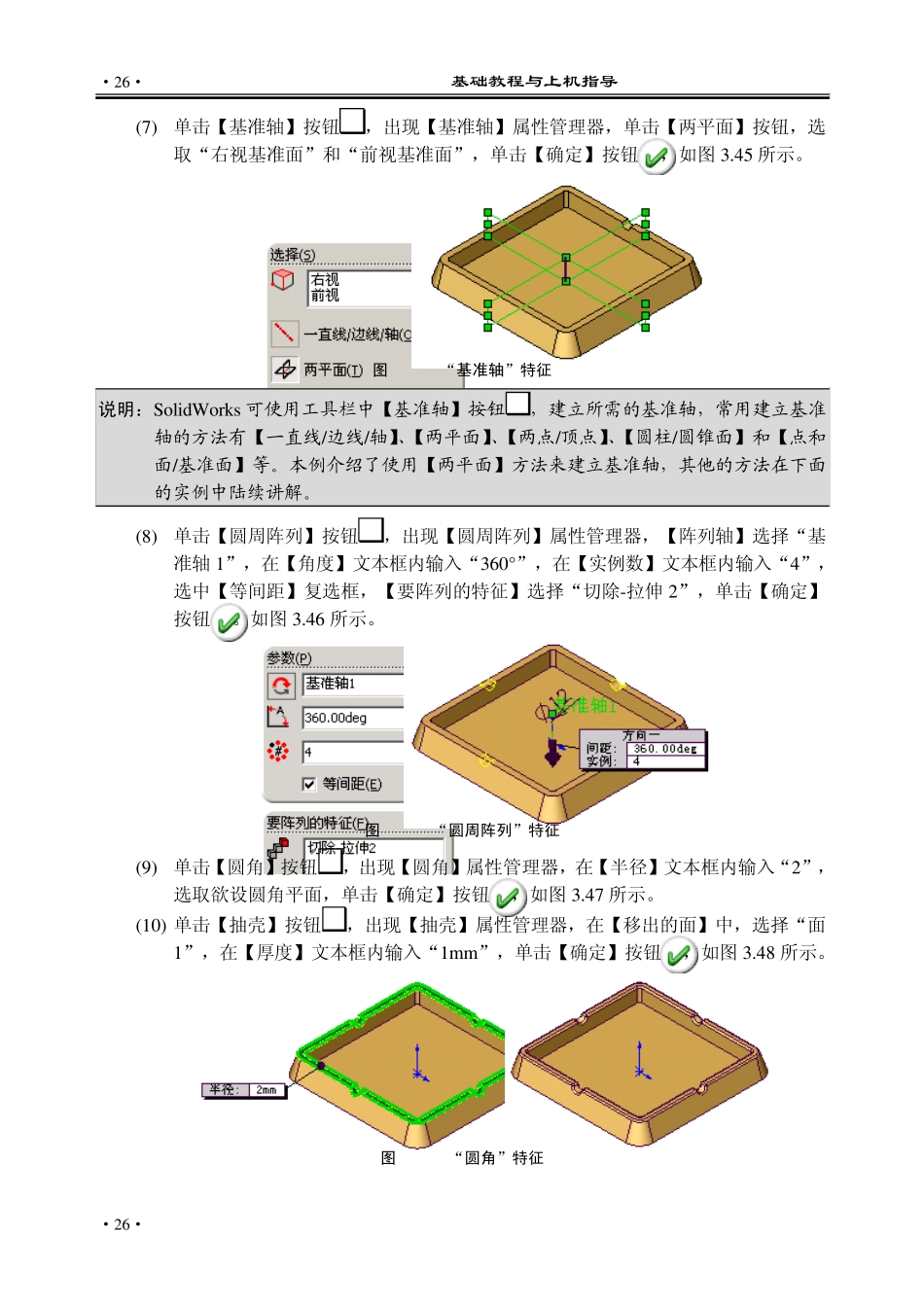

第3章 拉伸和旋转特征 3.3 上 机 指 导 3.3.1 方形烟灰缸设计 完成如图3.39 所示模型。 (1) 单击【新建】按钮，新建一个零件文件。 (2) 选取上视基准面，单击【草图绘制】按钮，进入草图绘制，绘制草图，如图3.40所示。 图3.39 方形烟灰缸 图3.40 草图 (3) 单击【拉伸凸台/基体】按钮，出现【拉伸】属性管理器，在【终止条件】下拉列表框内选择【给定深度】选项，在【深度】文本框内输入“26mm”，单击【拔模开/关】按钮，在【拔模角度】文本框内输入“18°”，单击【确定】按钮，如图3.41 所示。 图3.41 “拉伸”特征 第3章 拉伸和旋转特征 ·25· ·25· (4) 选取基体上表面，单击【草图绘制】按钮，进入草图绘制，单击【等距实体】按钮，出现【等距实体】属性管理器，在【等距距离】文本框内输入“8m m ”，选中【添加尺寸】、【选择链】复选框，单击【确定】按钮，完成草图，如 图3.42 所示。 图3.42 草图 (5) 单击【拉伸切除】按钮，出现【切除-拉伸】属性管理器，在【终止条件】下拉列表框内选择【给定深度】选项，在【深度】文本框内输入“20m m ”，单击【确定】按钮，如图 3.43 所示。 图3.43 “切除-拉伸”特征 (6) 选取前视基准面，单击【草图绘制】按钮，进入草图绘制，绘制草图，如图 3.44(a)所示。单击【拉伸切除】按钮，出现【切除-拉伸】属性管理器，在【终止条件】下拉列表框内选择【完全贯穿】选项，单击【确定】按钮，如图 3.44(b)所示。 (a) 草图 (b) “切除-拉伸”特征 图3.44 “切除-拉伸”特征 SolidWorks 2007基础教程与上机指导 ·26· ·26· (7) 单击【基准轴】按钮，出现【基准轴】属性管理器，单击【两平面】按钮，选取“右视基准面”和“前视基准面”，单击【确定】按钮，如图 3.45 所示。 图3.45 “基准轴”特征 说明：SolidWorks 可使用工具栏中【基准轴】按钮，建立所需的基准轴，常用建立基准轴的方法有【一直线/边线/轴】、【两平面】、【两点/顶点】、【圆柱/圆锥面】和【点和面/基准面】等。本例介绍了使用【两平面】方法来建立基准轴，其他的方法在下面的实例中陆续讲解。 (8) 单击【圆周阵列】按钮，出现【圆周阵列】属性管理器，【阵列轴】选择“基准轴 1”，在【角度】文本框内输入“360°”，在【实例数】文本框内输入“4”，选中【等间距】复选框，【要阵列的特征】选择“切除-拉伸 2”，单击【确定】按钮。如图 3.46 所示。...
