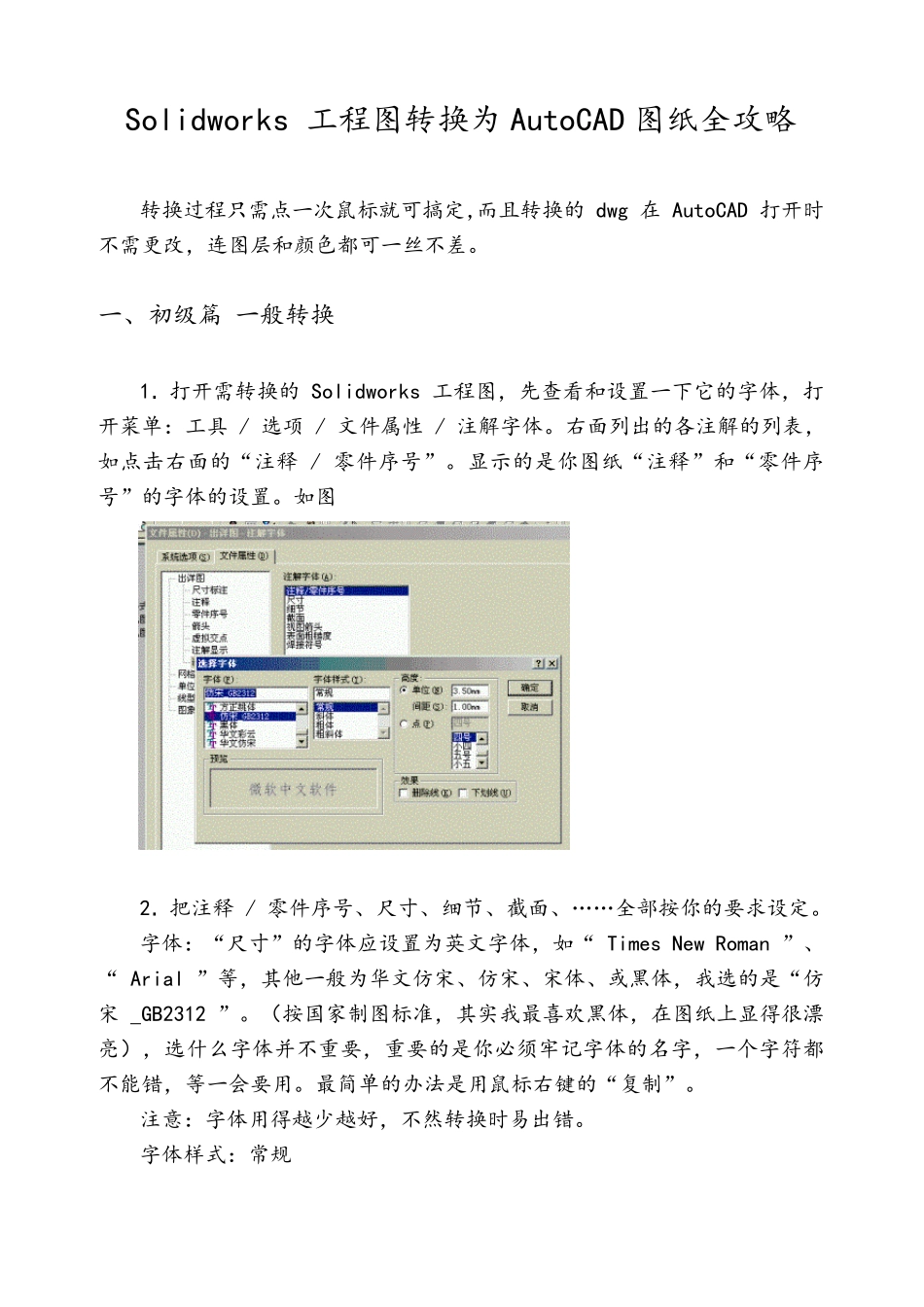

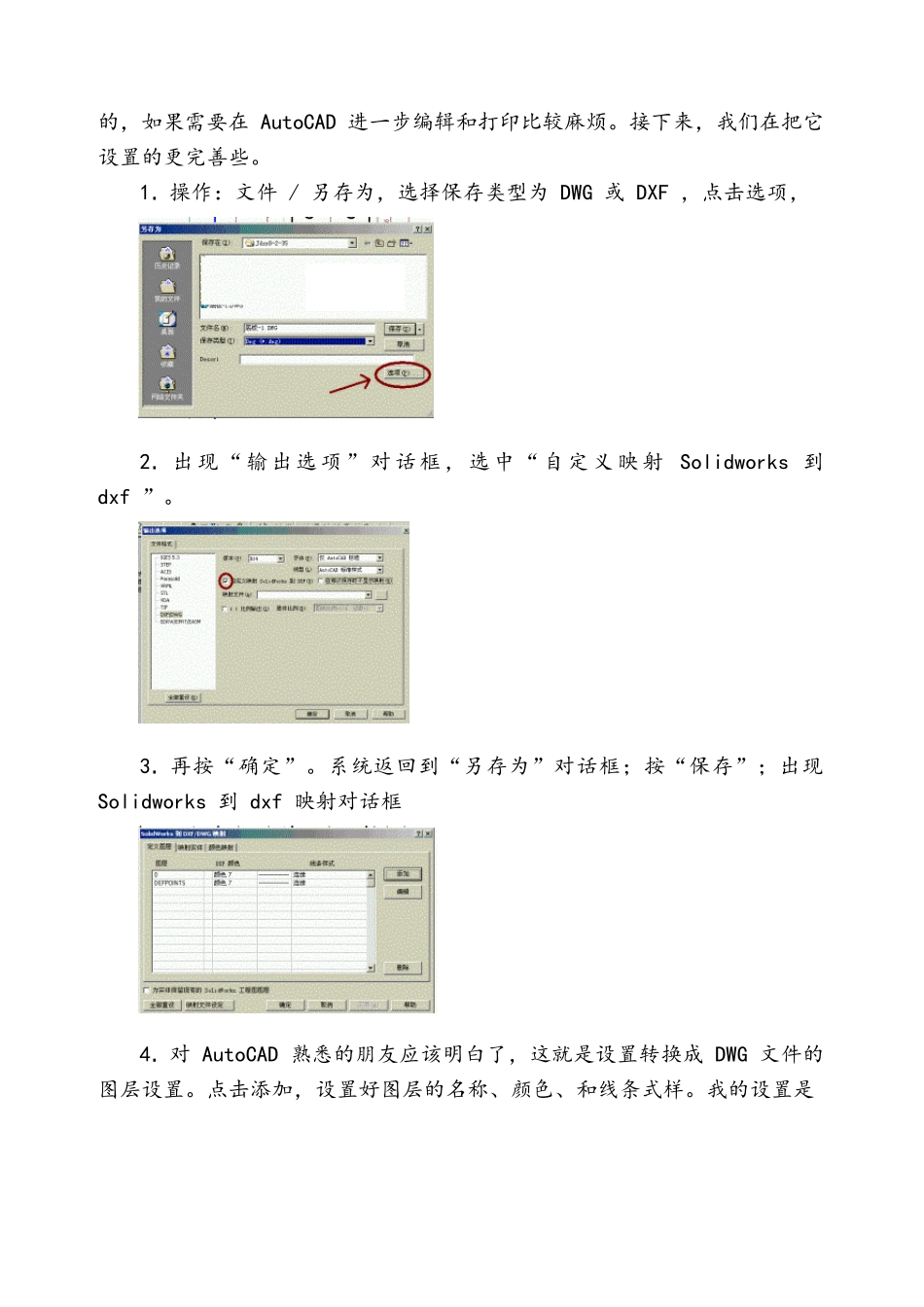

Solidworks 工程图转换为AutoCAD 图纸全攻略 转换过程只需点一次鼠标就可搞定，而且转换的 dwg 在 AutoCAD 打开时不需更改，连图层和颜色都可一丝不差。 一、初级篇 一般转换 1. 打开需转换的 Solidworks 工程图，先查看和设置一下它的字体，打开菜单：工具 / 选项 / 文件属性 / 注解字体。右面列出的各注解的列表，如点击右面的“注释 / 零件序号”。显示的是你图纸“注释”和“零件序号”的字体的设置。如图 2. 把注释 / 零件序号、尺寸、细节、截面、……全部按你的要求设定。 字体：“尺寸”的字体应设置为英文字体，如“ Times New Roman ”、“ Arial ”等，其他一般为华文仿宋、仿宋、宋体、或黑体，我选的是“仿宋 _GB2312 ”。（按国家制图标准，其实我最喜欢黑体，在图纸上显得很漂亮），选什么字体并不重要，重要的是你必须牢记字体的名字，一个字符都不能错，等一会要用。最简单的办法是用鼠标右键的“复制”。 注意：字体用得越少越好，不然转换时易出错。 字体样式：常规 高 度 ： 可 根 据 你 的 要 求 设 置 ， 最 好 按 国 家 标 准 ， 各 种 幅 面 大 小 都 有 不 同 的字 高 要 求 。 什 么 ？ 你 不 知 道 国 家 标 准 ， 这 可 是 机 械 制 图 的 根 本 ， 自 己 去 找 本 中 华 人 民共 和 国 机 械 制 图 国 家 标 准 去 看 看 吧 ， 大 街 上 到 处 都 是 ！ 3. 在 SolidWorks 安 装 目 录 下 的 data 目 录 中 找 到 drawfontmap.txt 文 件 ， 这 就 是 转 换 的 字 体 文 件 。 打 开 它 ， 在 最 后 一 行 添 加 ： 你 刚 才 复 制 的 字体 名 + 空 格 （ 随 意 ） + 你 刚 才 复 制 的 字 体 名 。 “ 尺 寸 ” 的 字 体 因 为 选 择 的是 英 文 字 体 ， 列 表 中 已 有 了 ， 不 需 加 入 。 4. 保 存 drawfontmap.txt 文 件 。 5. 操 作 ： 文 件 / 另 存 为 ， 保 存 类 型 为 DWG 或 DXF 就 OK 了 。 在 AutoCAD 中 打 开 刚 才 转 换 的 DWG 的 文 件 ， 应 该 转 换 的 比 较 成 功 了 ， 如果 你 觉 得 满 意 下 面 的 《 设 置 映 射 文 件 ——图 层、线型 》和 高 级篇 《 一 键...
