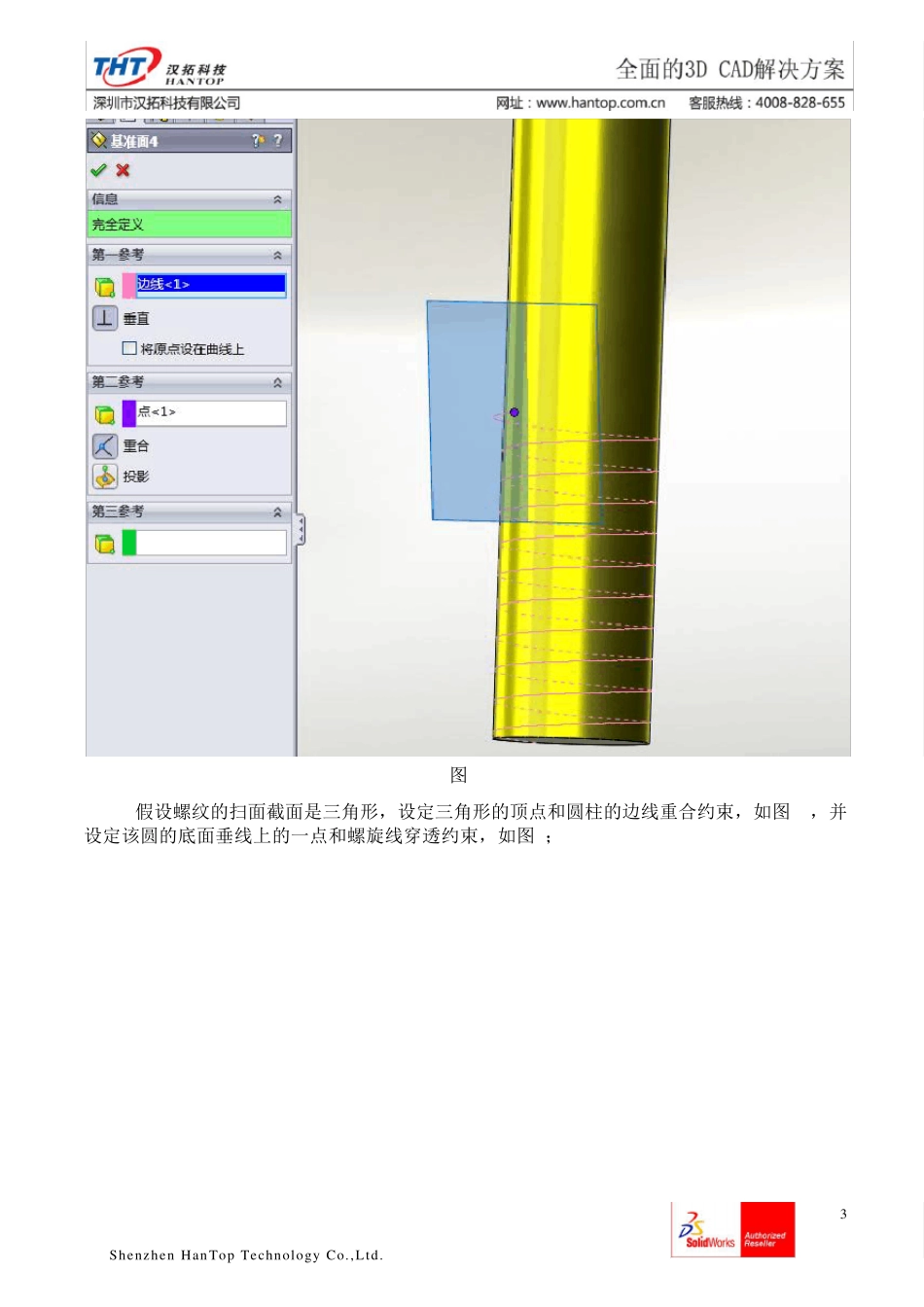

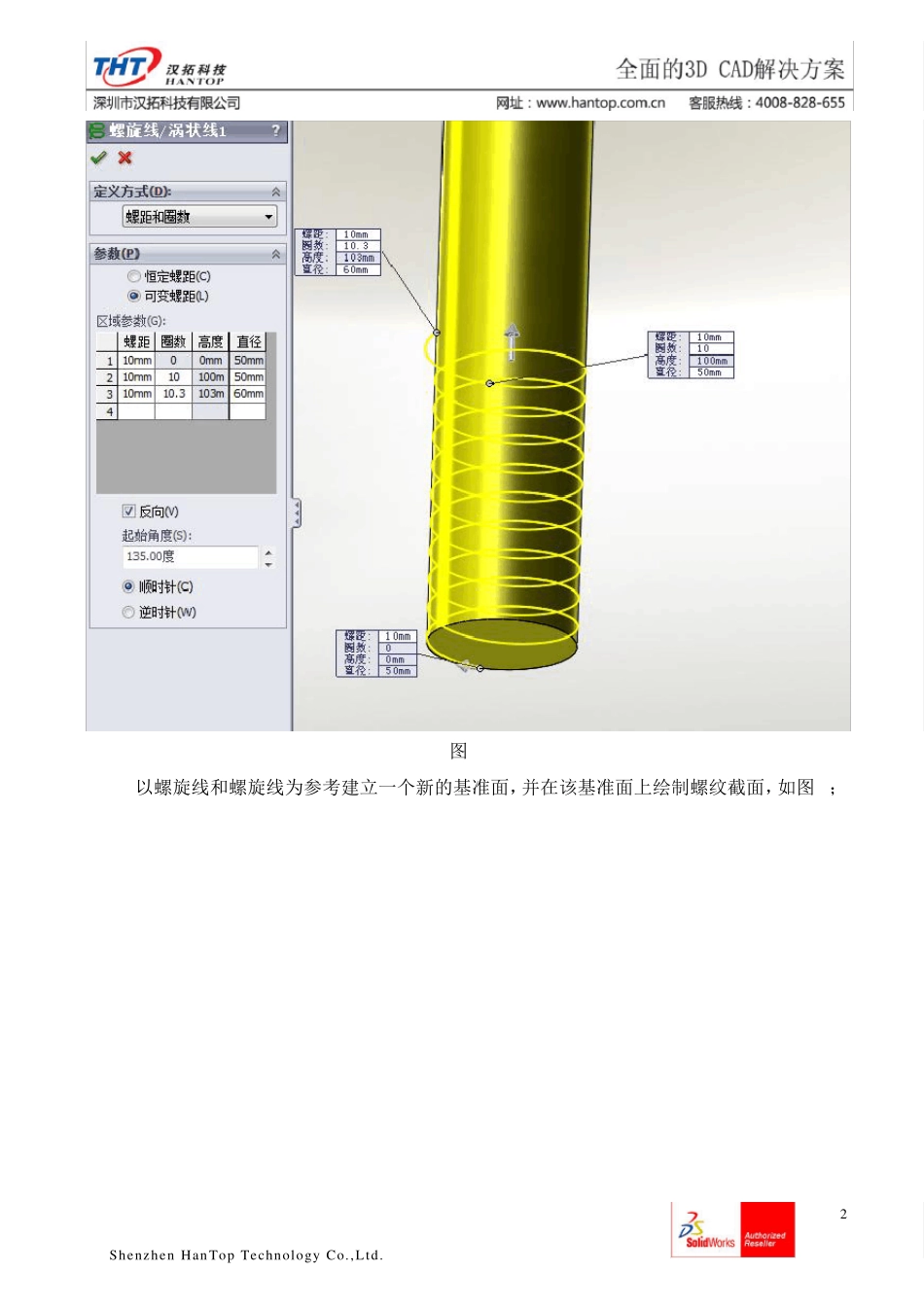

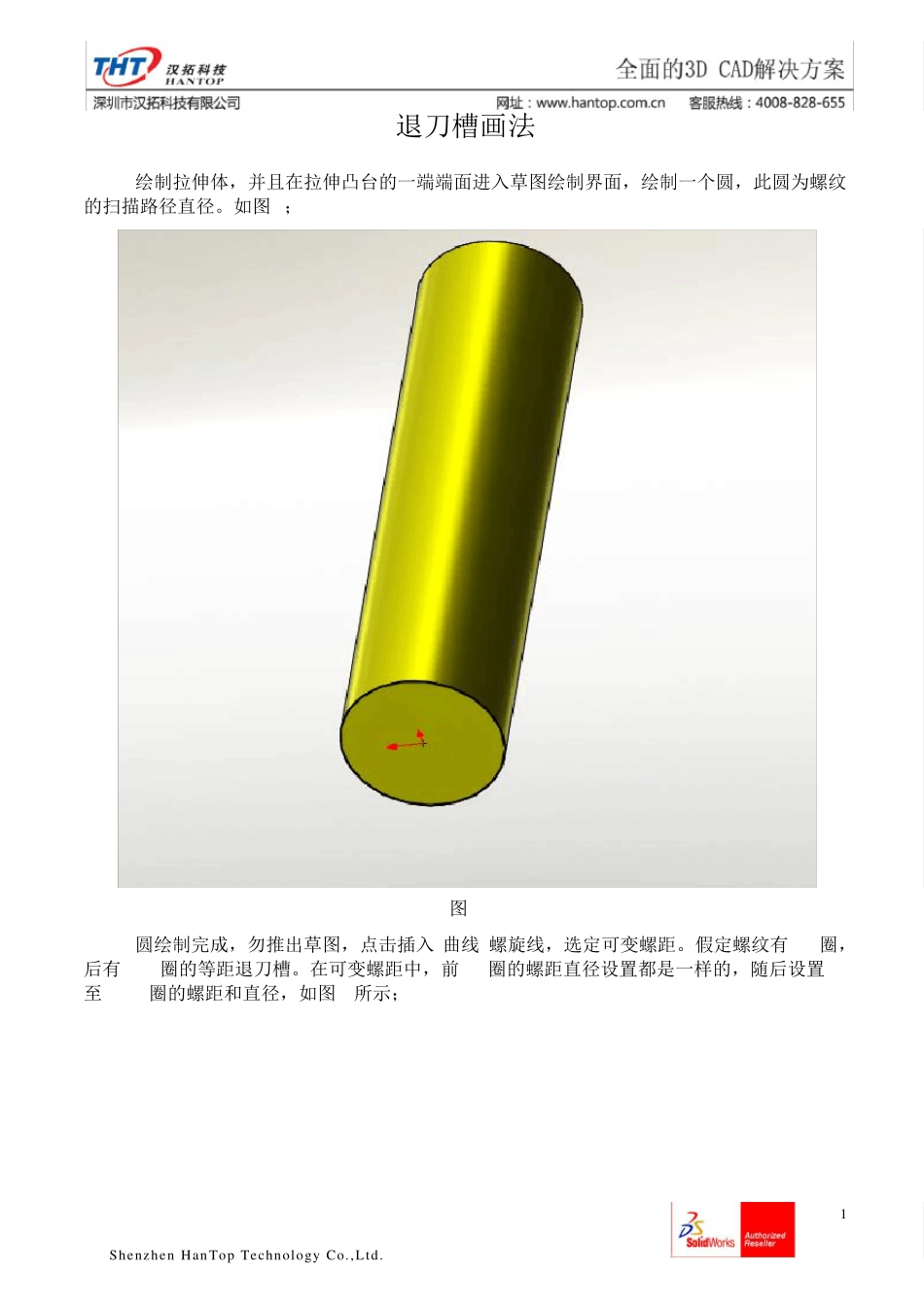

Shenzhen HanTop Technology Co.,Ltd. 1 退刀槽画法 1.绘制拉伸体，并且在拉伸凸台的一端端面进入草图绘制界面，绘制一个圆，此圆为螺纹的扫描路径直径。如图1； 图1 2.圆绘制完成，勿推出草图，点击插入-曲线-螺旋线，选定可变螺距。假定螺纹有 10圈，后有 0.3圈的等距退刀槽。在可变螺距中，前 10圈的螺距直径设置都是一样的，随后设置 10至 10.3圈的螺距和直径，如图2所示； Shenzhen HanTop Technology Co.,Ltd. 2 图2 3.以螺旋线和螺旋线为参考建立一个新的基准面，并在该基准面上绘制螺纹截面，如图3； Shenzhen HanTop Technology Co.,Ltd. 3 图3 4.假设螺纹的扫面截面是三角形，设定三角形的顶点和圆柱的边线重合约束，如图4，并设定该圆的底面垂线上的一点和螺旋线穿透约束，如图5； Shenzhen HanTop Technology Co.,Ltd. 4 图4 图5 5.扫面切除，以螺旋线为路径，三角形为轮廓，如图6； Shenzhen HanTop Technology Co.,Ltd. 5 图6 6.退刀槽完成，如图7。 Shenzhen HanTop Technology Co.,Ltd. 6 图 7
