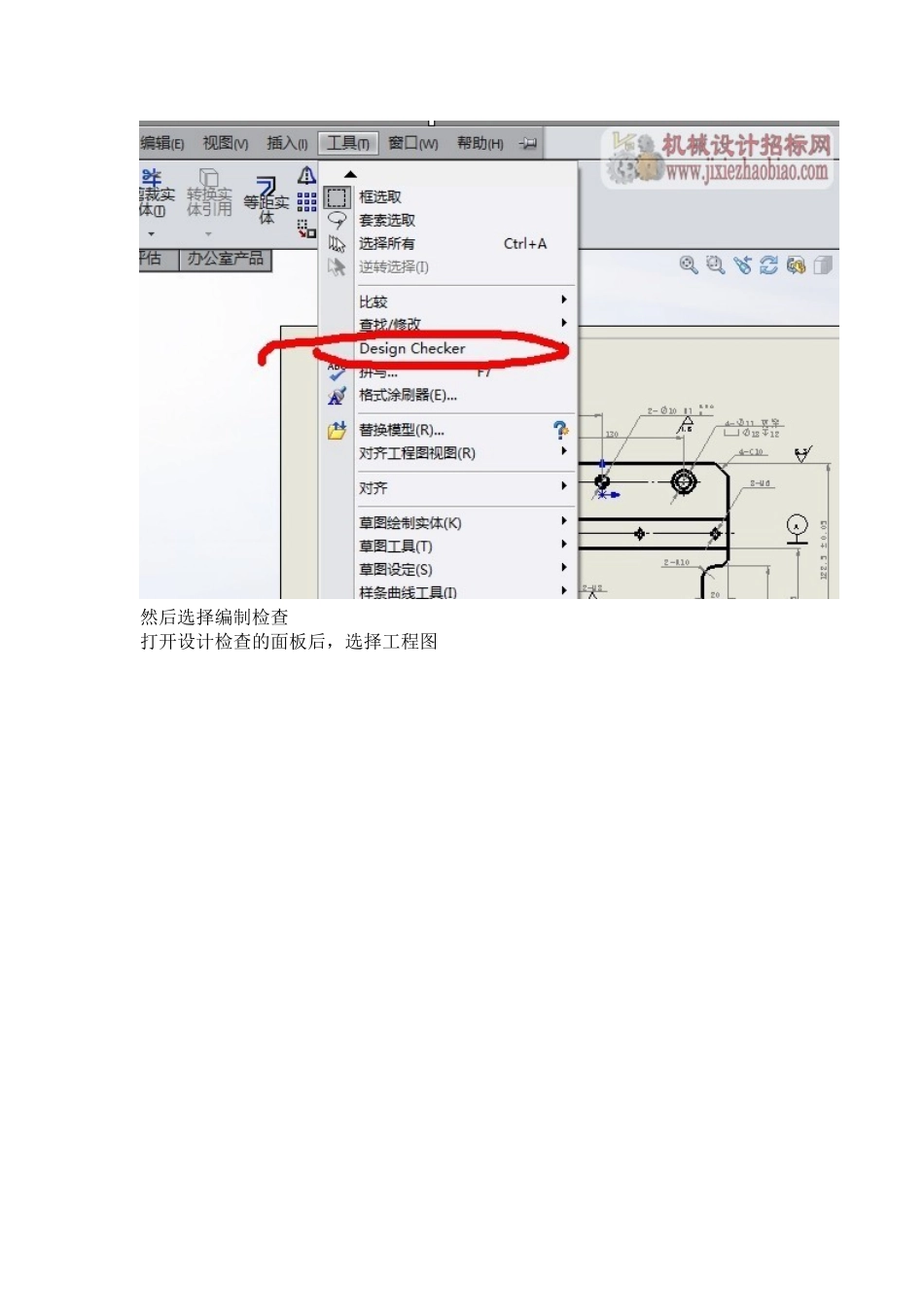

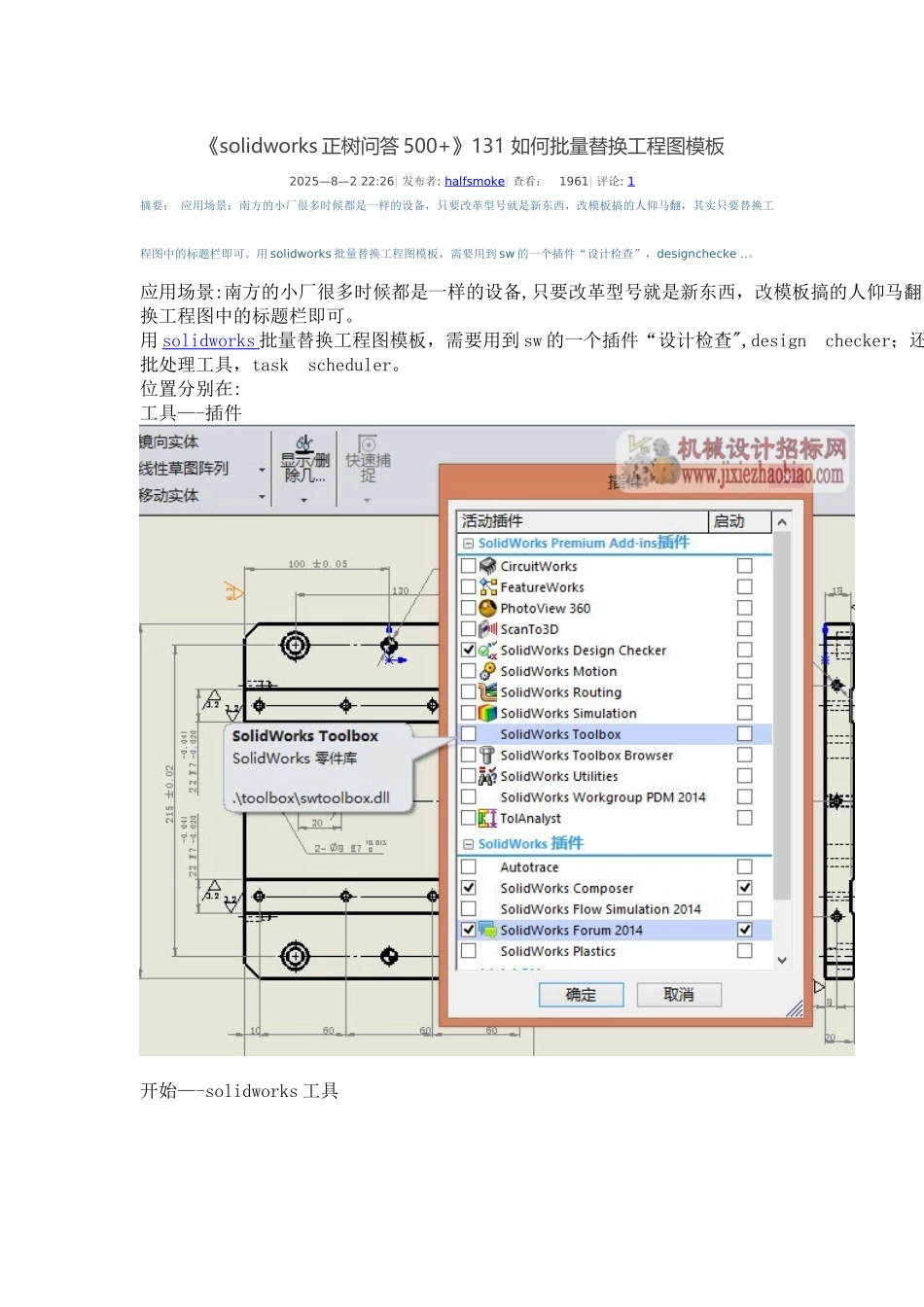

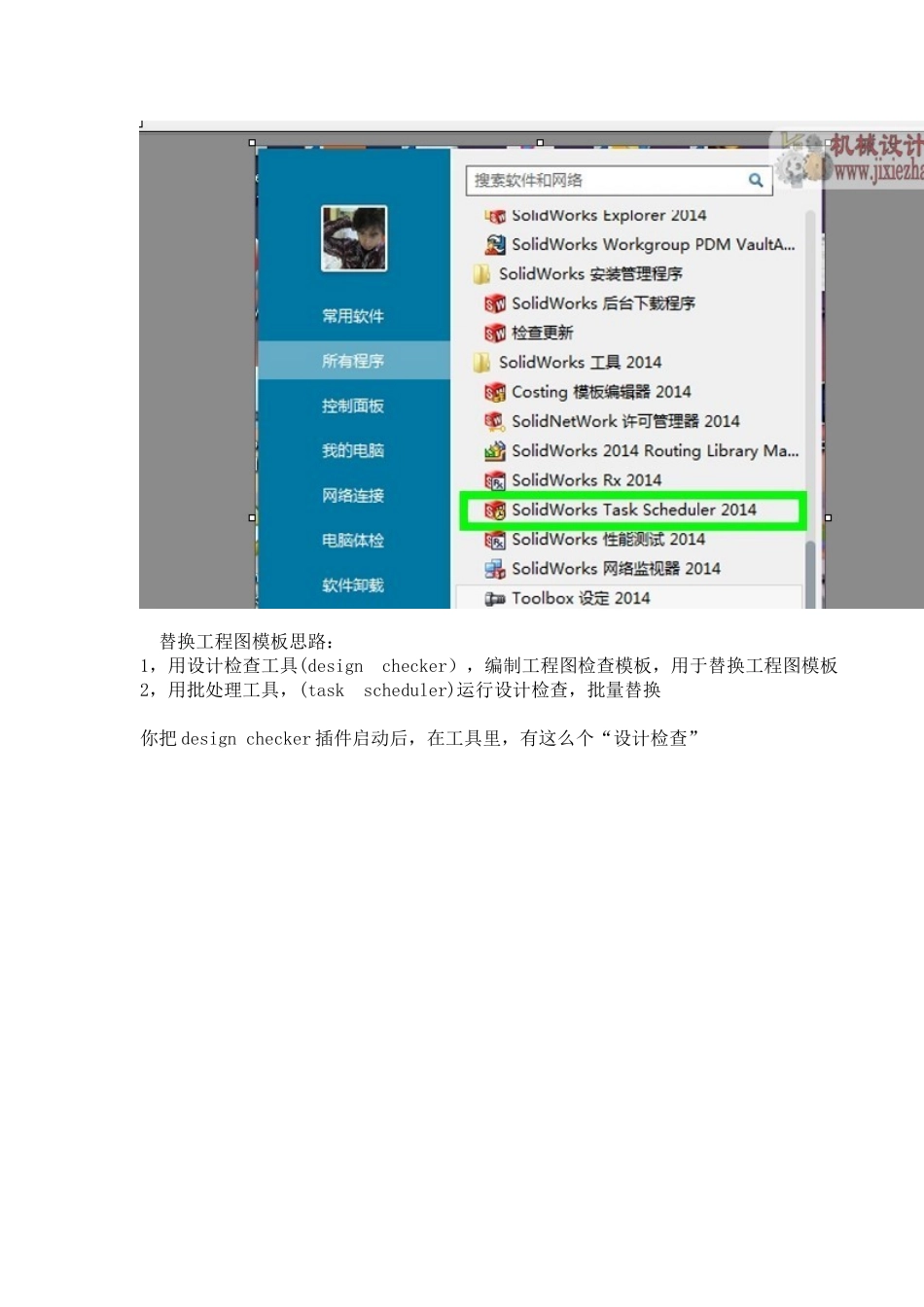

《solidworks 正树问答 500+》131 如何批量替换工程图模板2025—8—2 22:26| 发布者: halfsmoke| 查看： 1961| 评论: 1摘要： 应用场景：南方的小厂很多时候都是一样的设备，只要改革型号就是新东西，改模板搞的人仰马翻，其实只要替换工程图中的标题栏即可。用 solidworks 批量替换工程图模板，需要用到 sw 的一个插件“设计检查”，designchecke ..。应用场景:南方的小厂很多时候都是一样的设备,只要改革型号就是新东西，改模板搞的人仰马翻，其实只要替换工程图中的标题栏即可。用 solidworks 批量替换工程图模板，需要用到 sw 的一个插件“设计检查",design checker；还有一个批处理工具，task scheduler。位置分别在:工具—-插件开始—-solidworks 工具 替换工程图模板思路：1，用设计检查工具(design checker），编制工程图检查模板，用于替换工程图模板2，用批处理工具，(task scheduler)运行设计检查，批量替换 你把 design checker 插件启动后，在工具里，有这么个“设计检查”然后选择编制检查打开设计检查的面板后，选择工程图看到上图没，就有了一个“标准模板”的选项。在这，你就可以定义一个标准模板,注意，标准模板可不是一个,A1,A2，A3，A4，A0，你至少得定义 4 个编制检查文件，然后一一保存.接下来，你就可以运行批处理工具了。在批处理工具里，有这么个 design checker，运行这个,并添加你要替换的工程图。就可以坐等 sw 处理完所有图纸了。
