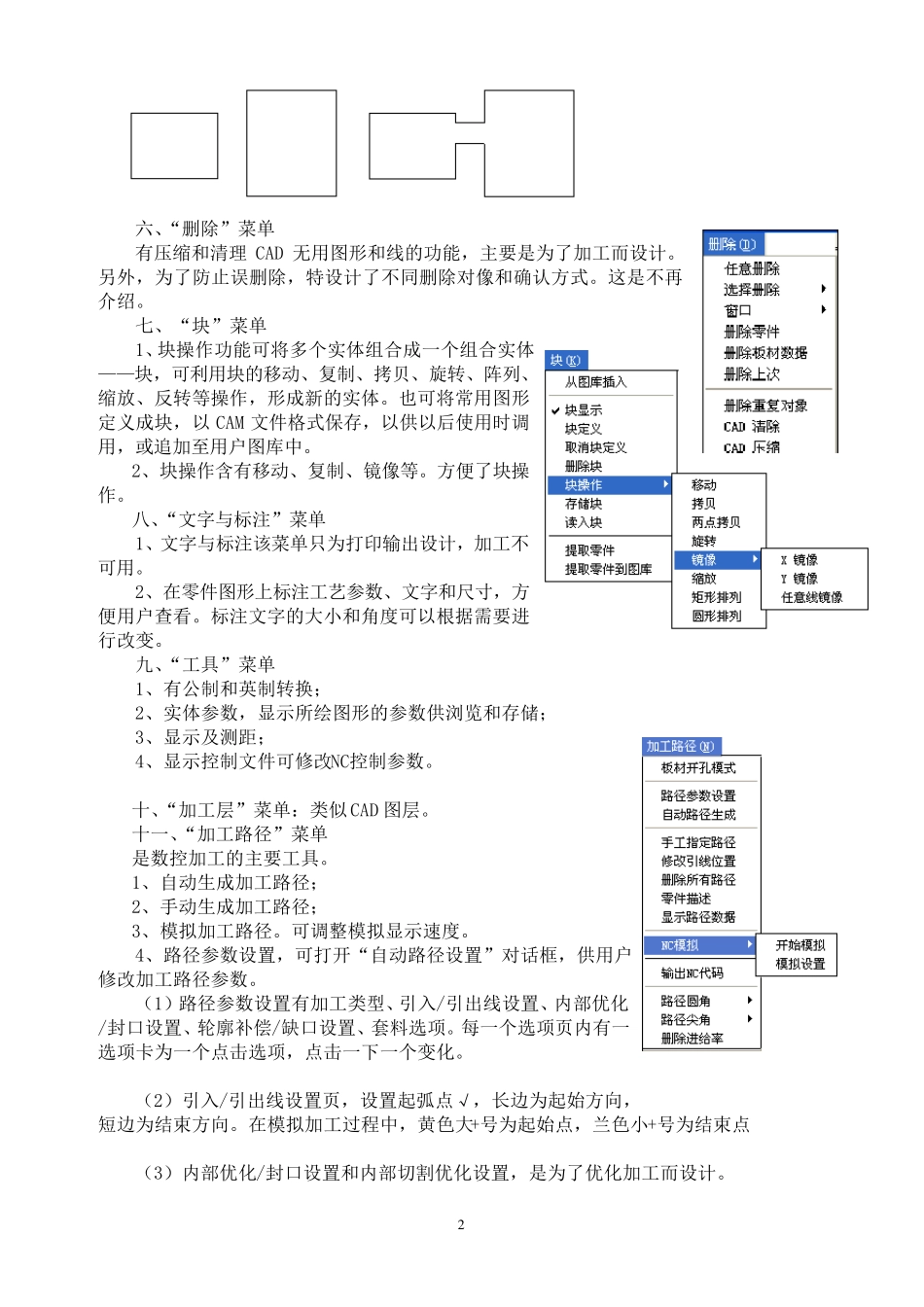

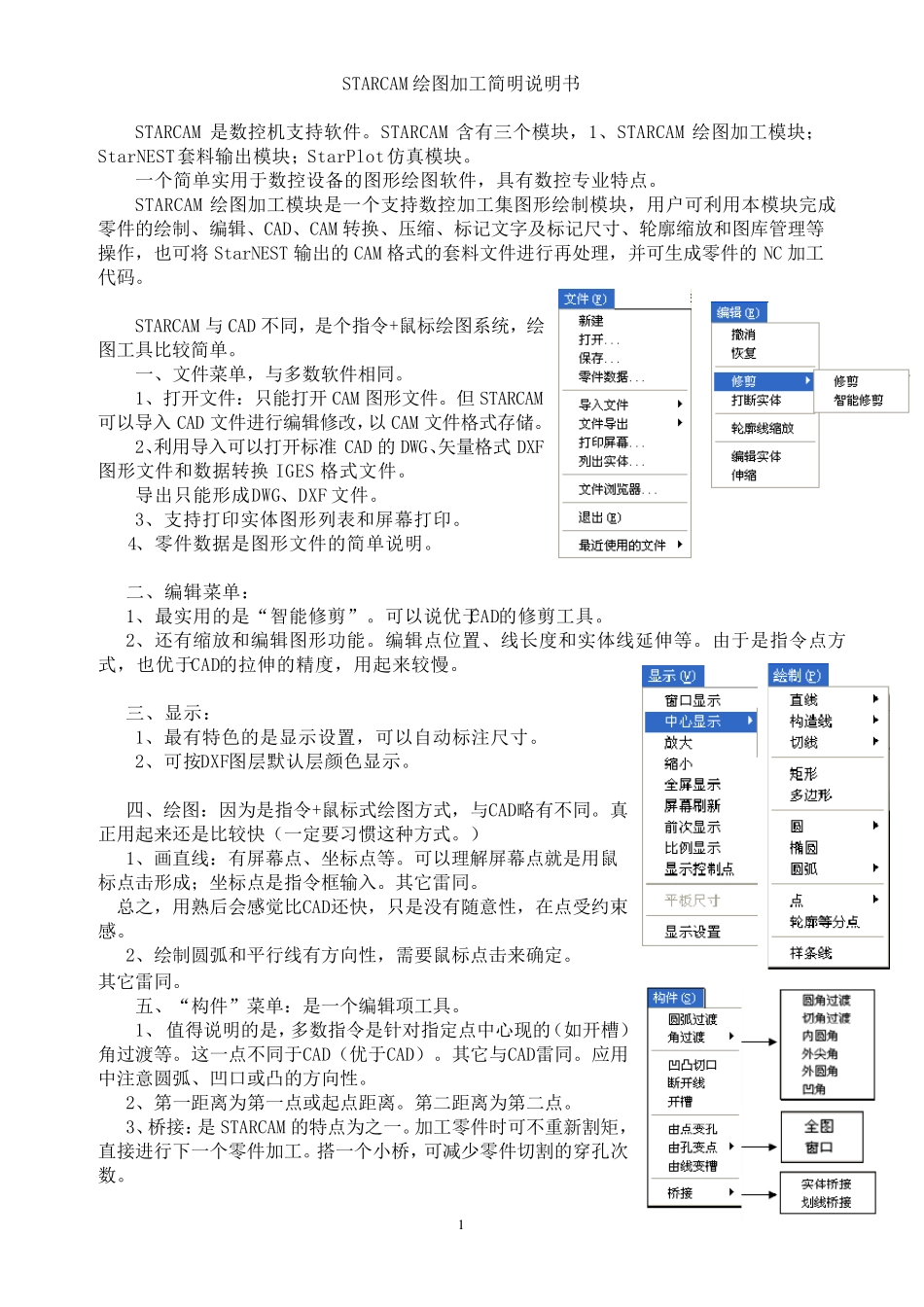

1 STARCAM 绘 图 加 工 简 明 说 明 书 STARCAM 是 数 控 机 支 持 软 件 。 STARCAM 含 有 三 个 模 块 ， 1、 STARCAM 绘 图 加 工 模 块 ；StarNEST套 料 输 出 模 块 ； StarPlot仿 真 模 块 。 一 个 简 单 实 用 于 数 控 设 备 的 图 形 绘 图 软 件 ， 具 有 数 控 专 业 特 点 。 STARCAM 绘 图 加 工 模 块 是 一 个 支 持 数 控 加 工 集 图 形 绘 制 模 块 ， 用 户 可 利 用 本 模 块 完 成零 件 的 绘 制 、 编 辑 、 CAD、 CAM 转 换 、 压 缩 、 标 记 文 字 及 标 记 尺 寸 、 轮 廓 缩 放 和 图 库 管 理 等操 作 ， 也 可 将 StarNEST 输 出 的 CAM 格 式 的 套 料 文 件 进 行 再 处 理 ， 并 可 生 成 零 件 的NC 加 工代 码 。 STARCAM 与 CAD 不 同 ， 是 个 指 令 +鼠 标 绘 图 系 统 ， 绘图 工 具 比 较 简 单 。 一 、 文 件 菜 单 ， 与 多 数 软 件 相 同 。 1、 打 开 文 件 ： 只 能 打 开 CAM 图 形 文 件 。 但 STARCAM可 以 导 入 CAD 文 件 进 行 编 辑 修 改 ，以 CAM 文 件 格 式 存 储 。 2、利 用 导 入 可 以 打 开 标 准CAD 的 DWG、矢 量 格 式 DXF图 形 文 件 和 数 据 转 换IGES 格 式 文 件 。 导 出 只 能 形 成 DWG、 DXF 文 件 。 3、 支 持 打 印 实 体 图 形 列 表 和 屏 幕 打 印 。 4、 零 件 数 据 是 图 形 文 件 的 简 单 说 明 。 二 、 编 辑 菜 单 ： 1、 最 实 用 的 是 “智能 修 剪”。 可 以 说 优于CAD的 修 剪工 具 。 2、 还有 缩 放 和 编 辑 图 形 功能 。 编 辑 点 位置、 线长度和 实 体 线延伸等 。 由于 是 指 令 点 方式 ， 也 优于 CAD的 拉伸的 精度， 用 起来较 慢。 三 、 显示： 1、 最 有 特 色的 是 显示设 置， 可 以 自动标 注尺 寸 。 2、 可 按DXF图 层默认层颜色显示。 四 、 绘 图 ： 因 为 是 指 令 +鼠 标 式 绘 图 方式 ， 与 CAD略 有 不 同 。 真正 用 起来还是 比 较 快 （ ...
