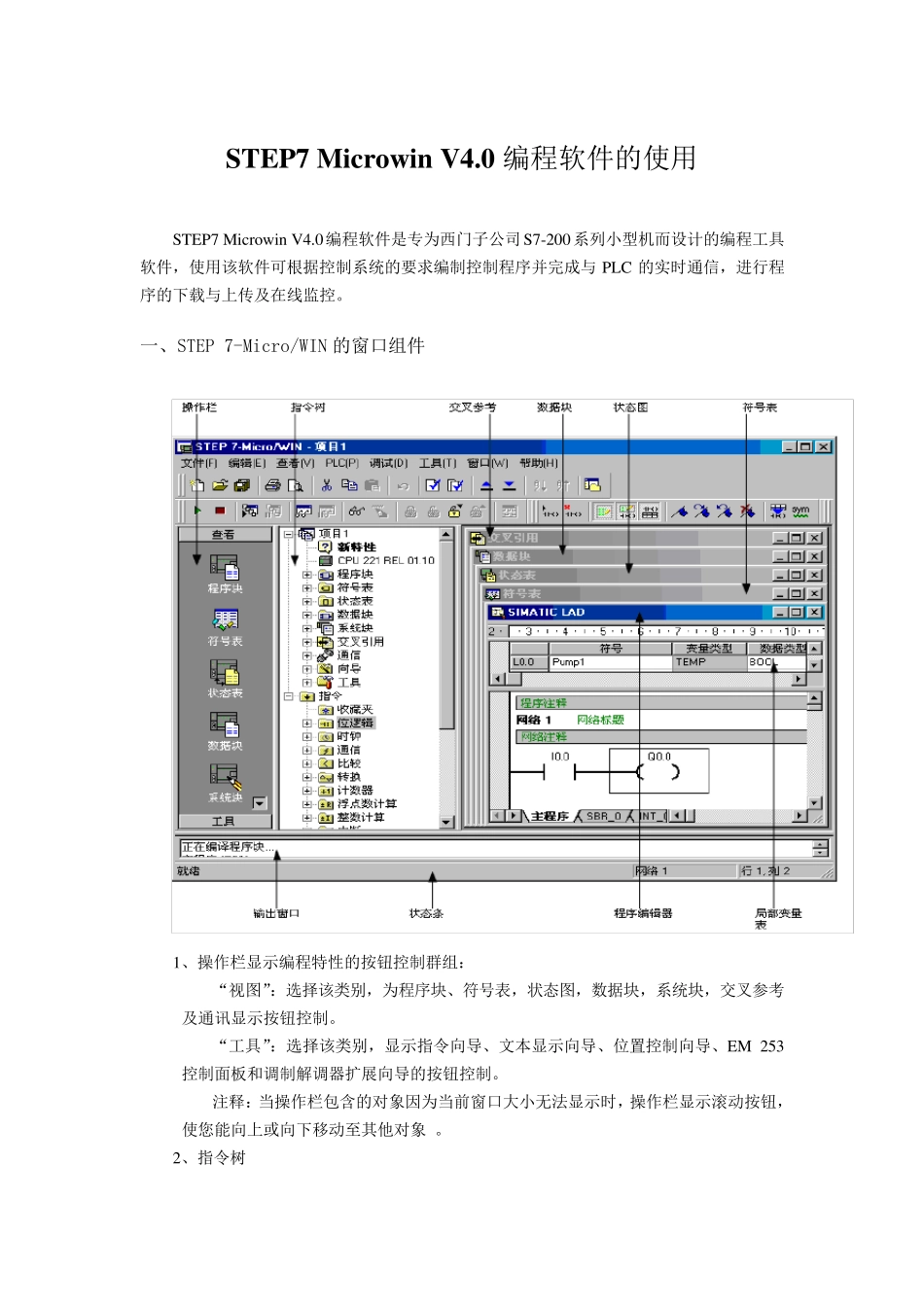

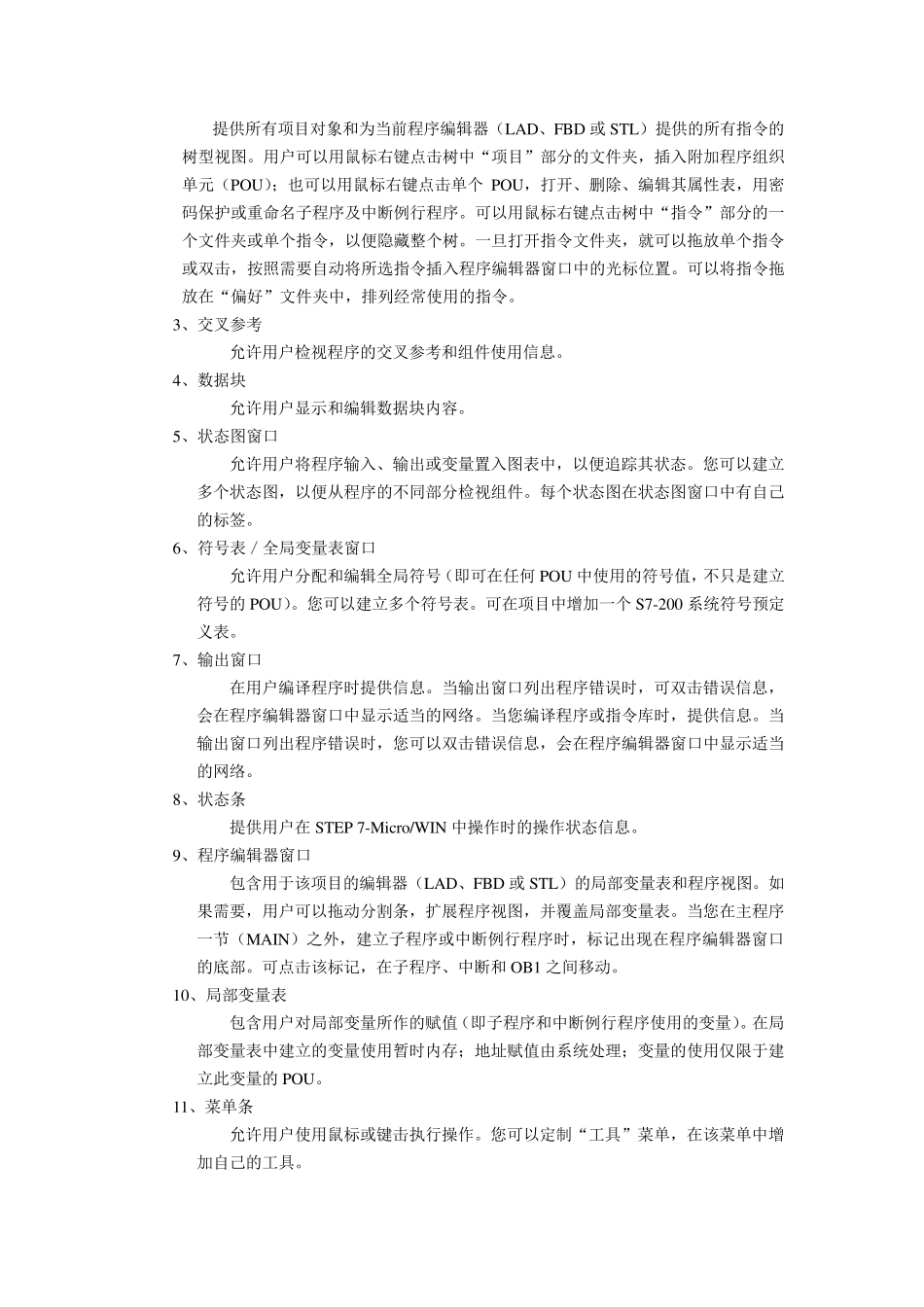

STEP7 Microw in V4.0 编程软件的使用 STEP7 Microw in V4.0编程软件是专为西门子公司S7-200系列小型机而设计的编程工具软件，使用该软件可根据控制系统的要求编制控制程序并完成与PLC 的实时通信，进行程序的下载与上传及在线监控。 一、STEP 7-Micro/WIN 的窗口组件 1、操作栏显示编程特性的按钮控制群组： “视图”：选择该类别，为程序块、符号表，状态图，数据块，系统块，交叉参考及通讯显示按钮控制。 “工具”：选择该类别，显示指令向导、文本显示向导、位置控制向导、EM 253控制面板和调制解调器扩展向导的按钮控制。 注释：当操作栏包含的对象因为当前窗口大小无法显示时，操作栏显示滚动按钮，使您能向上或向下移动至其他对象 。 2、指令树 提供所有项目对象和为当前程序编辑器（LAD、FBD 或STL）提供的所有指令的树型视图。用户可以用鼠标右键点击树中“项目”部分的文件夹，插入附加程序组织单元（POU）；也可以用鼠标右键点击单个 POU，打开、删除、编辑其属性表，用密码保护或重命名子程序及中断例行程序。可以用鼠标右键点击树中“指令”部分的一个文件夹或单个指令，以便隐藏整个树。一旦打开指令文件夹，就可以拖放单个指令或双击，按照需要自动将所选指令插入程序编辑器窗口中的光标位置。可以将指令拖放在“偏好”文件夹中，排列经常使用的指令。 3、交叉参考 允许用户检视程序的交叉参考和组件使用信息。 4、数据块 允许用户显示和编辑数据块内容。 5、状态图窗口 允许用户将程序输入、输出或变量置入图表中，以便追踪其状态。您可以建立多个状态图，以便从程序的不同部分检视组件。每个状态图在状态图窗口中有自己的标签。 6、符号表／全局变量表窗口 允许用户分配和编辑全局符号（即可在任何 POU 中使用的符号值，不只是建立符号的POU）。您可以建立多个符号表。可在项目中增加一个 S7-200 系统符号预定义表。 7、输出窗口 在用户编译程序时提供信息。当输出窗口列出程序错误时，可双击错误信息，会在程序编辑器窗口中显示适当的网络。当您编译程序或指令库时，提供信息。当输出窗口列出程序错误时，您可以双击错误信息，会在程序编辑器窗口中显示适当的网络。 8、状态条 提供用户在 STEP 7-Micro/WIN 中操作时的操作状态信息。 9、程序编辑器窗口 包含用于该项目的编辑器（LAD、FBD 或STL）的局部变量表和程序视图。如果需要，用户可以拖动分割条，扩展程序视图，并覆盖局部...
