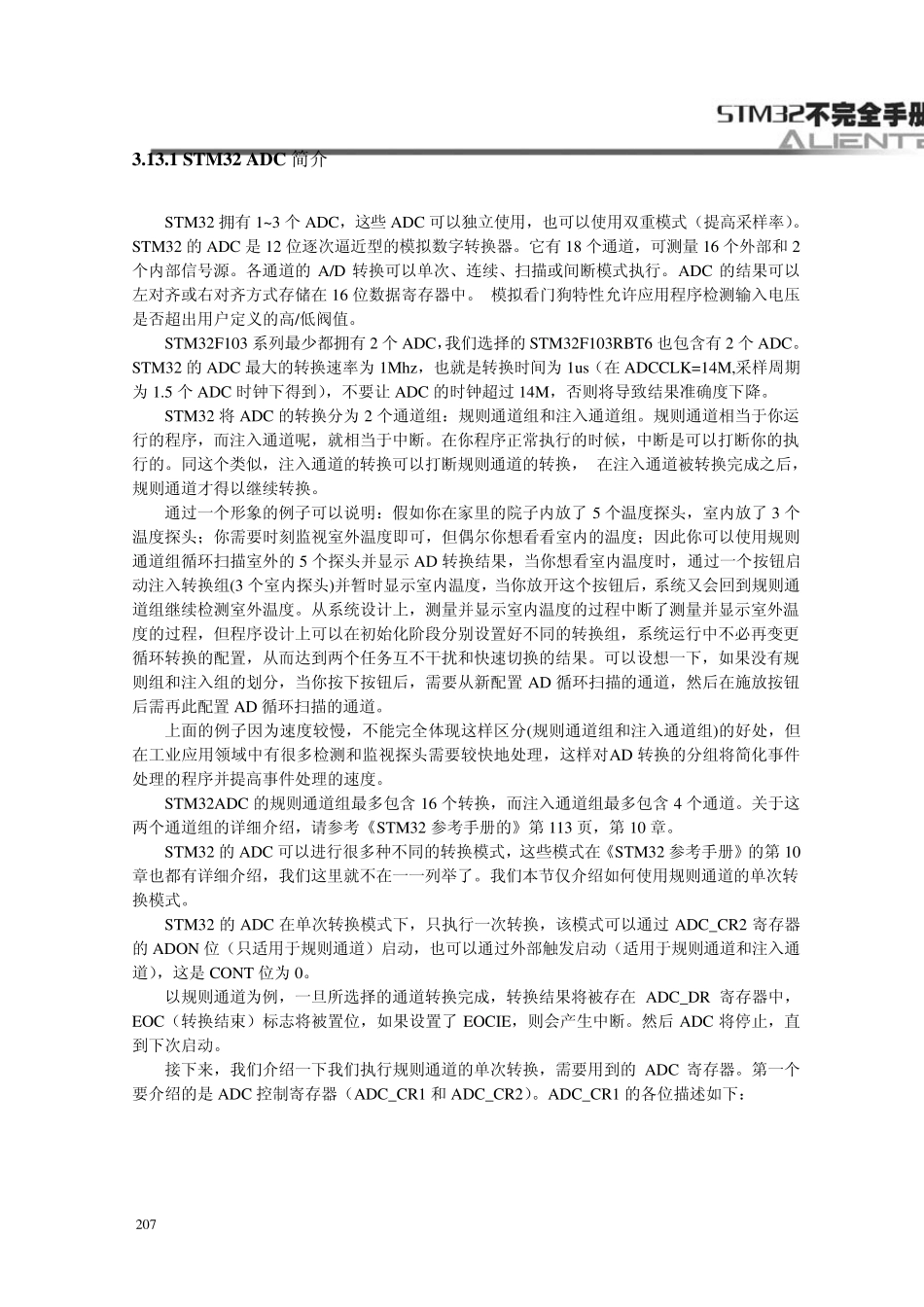

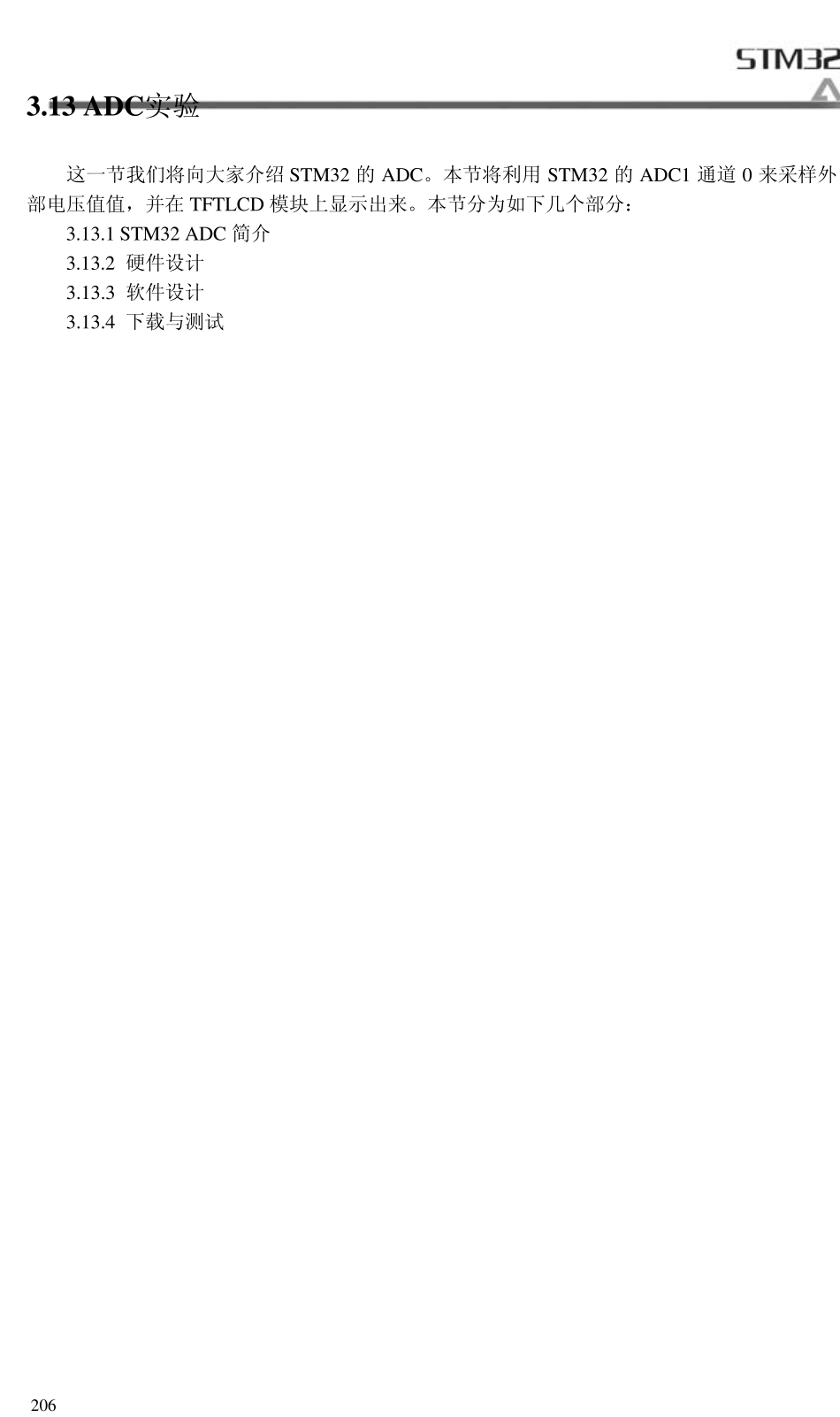

2063.13 A D C 实验 这一节我们将向大家介绍STM32 的ADC。本节将利用 STM32 的ADC1 通道 0 来采样外部电压值值，并在 TFTLCD 模块上显示出来。本节分为如下几个部分： 3.13.1 STM32 ADC 简介 3.13.2 硬件设计 3.13.3 软件设计 3.13.4 下载与测试 2073.13.1 STM32 ADC 简介 STM32 拥有1~3 个ADC，这些ADC 可以独立使用，也可以使用双重模式（提高采样率）。STM32 的ADC 是12 位逐次逼近型的模拟数字转换器。它有18 个通道，可测量16 个外部和2个内部信号源。各通道的A/D 转换可以单次、连续、扫描或间断模式执行。ADC 的结果可以左对齐或右对齐方式存储在 16 位数据寄存器中。 模拟看门狗特性允许应用程序检测输入电压是否超出用户定义的高/低阀值。 STM32F103 系列最少都拥有2 个ADC，我们选择的STM32F103RBT6 也包含有2 个ADC。STM32 的ADC 最大的转换速率为 1Mhz，也就是转换时间为 1us（在 ADCCLK=14M,采样周期为 1.5 个ADC 时钟下得到），不要让 ADC 的时钟超过 14M，否则将导致结果准确度下降。 STM32 将 ADC 的转换分为 2 个通道组：规则通道组和注入通道组。规则通道相当于你运行的程序，而注入通道呢，就相当于中断。在你程序正常执行的时候，中断是可以打断你的执行的。同这个类似，注入通道的转换可以打断规则通道的转换， 在注入通道被转换完成之后，规则通道才得以继续转换。 通过一个形象的例子可以说明：假如你在家里的院子内放了 5 个温度探头，室内放了 3 个温度探头；你需要时刻监视室外温度即可，但偶尔你想看看室内的温度；因此你可以使用规则通道组循环扫描室外的5 个探头并显示 AD 转换结果，当你想看室内温度时，通过一个按钮启动注入转换组(3 个室内探头)并暂时显示室内温度，当你放开这个按钮后，系统又会回到规则通道组继续检测室外温度。从系统设计上，测量并显示室内温度的过程中断了测量并显示室外温度的过程，但程序设计上可以在初始化阶段分别设置好不同的转换组，系统运行中不必再变更循环转换的配置，从而达到两个任务互不干扰和快速切换的结果。可以设想一下，如果没有规则组和注入组的划分，当你按下按钮后，需要从新配置 AD 循环扫描的通道，然后在施放按钮后需再此配置 AD 循环扫描的通道。 上面的例子因为速度较慢，不能完全体现这样区分(规则通道组和注入通道组)的好处，但在工业应用领域中有很多检测和监视探头需要较快地...
