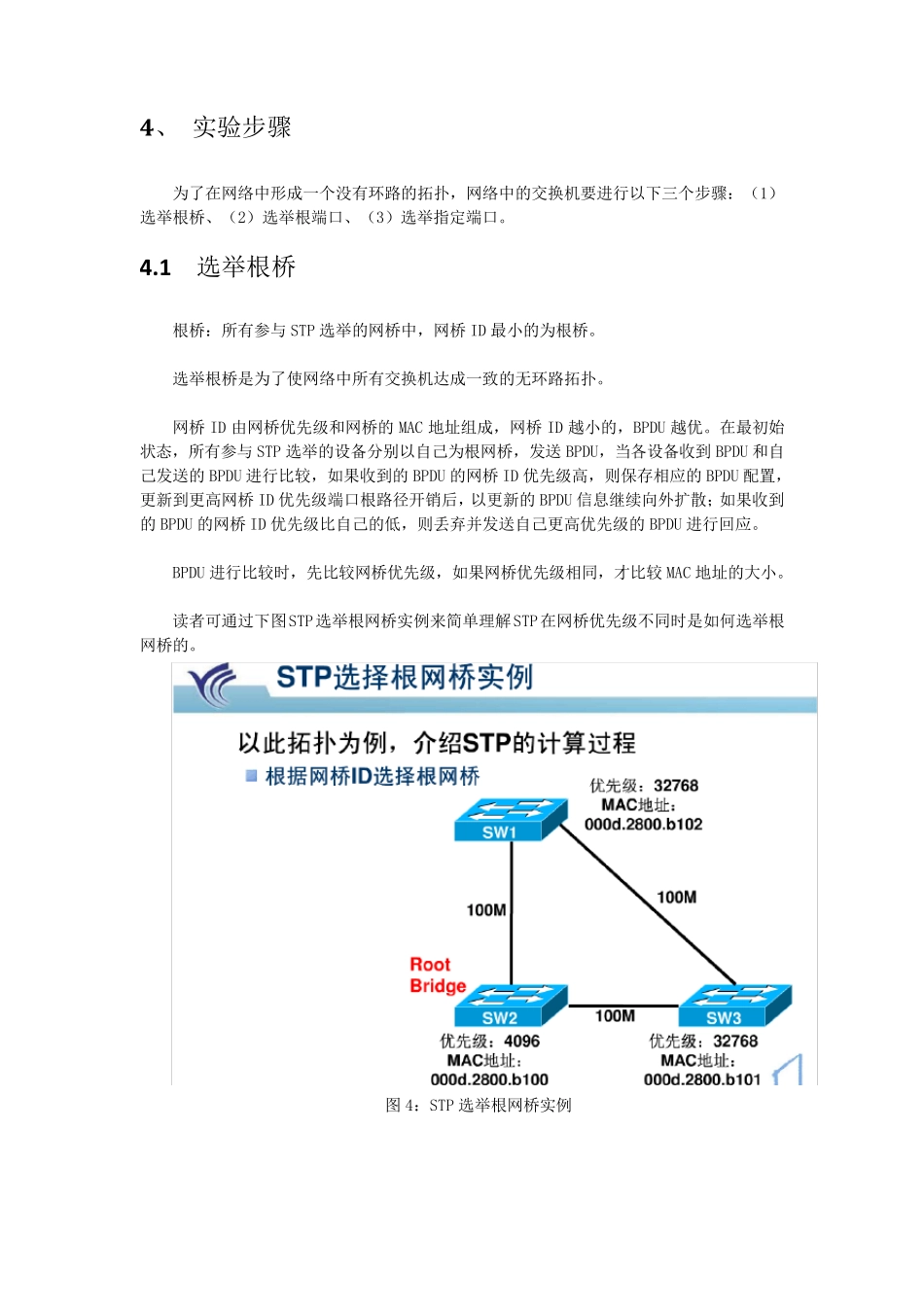

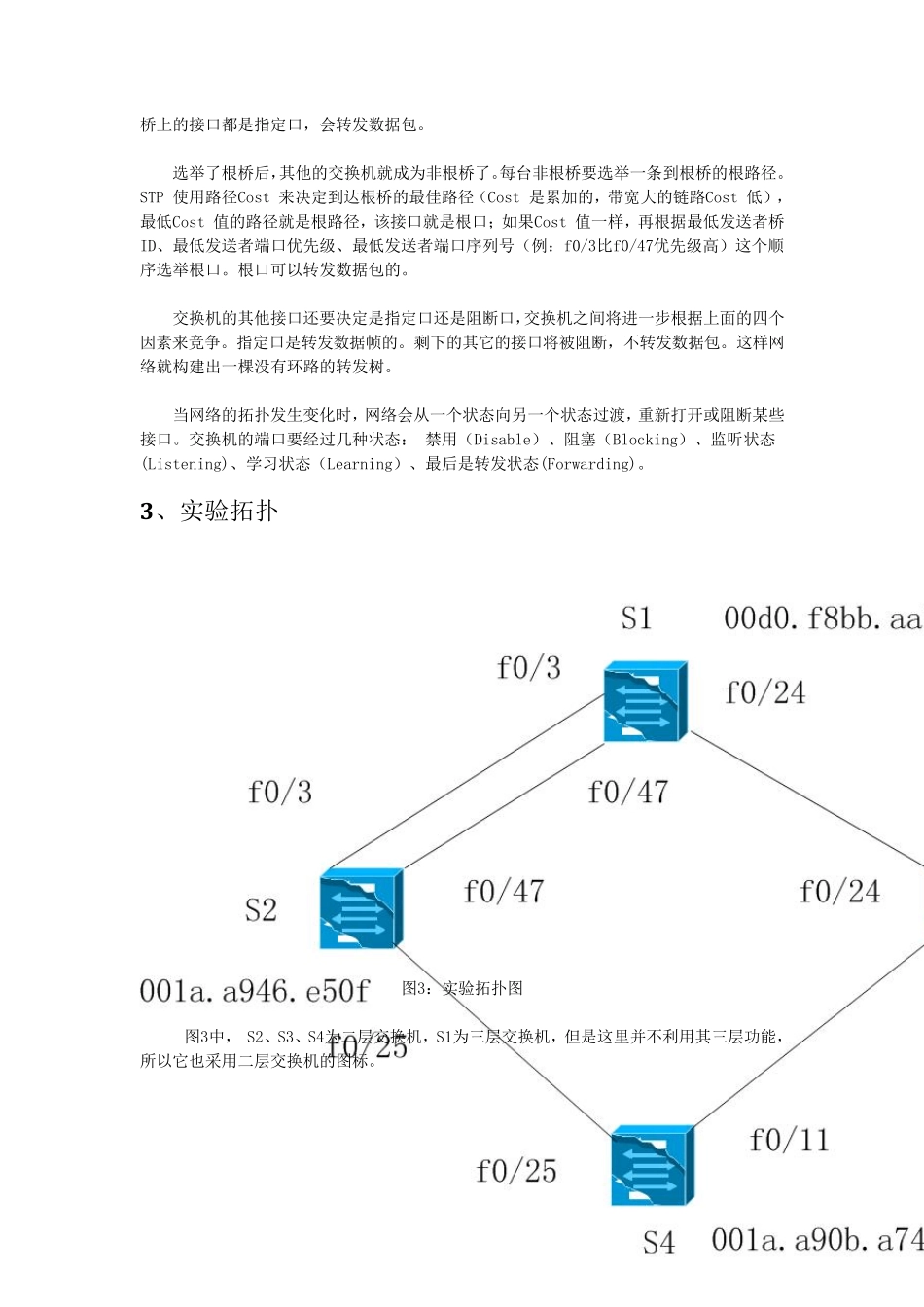

实验 1: STP 1、实验目的 通过本实验，读者可以掌握如下技能： （1） 理解STP 的工作原理 （2） 掌握STP的选举过程 2、实验原理 STP(STP，Spanning Tree Protocol)解决广播风暴、同一帧的多个拷贝、交换机CAM 表不稳定等问题，STP 基本思路是阻断一些交换机接口，构建一棵没有环路的转发树。STP 利用BPDU(Bridge Protocol Data Unit)和其他交换机进行通信，从而确定哪个交换机该阻断哪个接口。在BPDU 中有几个关键的字段，例如：根桥ID、路径代价、端口ID 等。 为了在网络中形成一个没有环路的拓扑，网络中的交换机要进行以下三个步骤：（1）选举根桥、（2）选举根端口、（3）选举指定端口。这些步骤中，哪个交换机能获胜将取决于以下因素（按顺序进行）： (1) 最低的根桥ID 由两部分组成：桥优先级(默认32768)和MAC地址 (2) 最低的根路径代价 带宽 IEEE802.1d IEEE802.1t 10Mbps 100 2000000 100Mbps 19 200000 1000Mbps 4 20000 10Gbps 2 2000 802.1t不是独立的协议标准，而是为802.1d标准做的一些必要性补充。 本实验中各种以太网类型的cost如下： 100M: 200000 10M: 100 2000000 (3) 最低发送者桥ID 也就是发送者的桥ID，判断规则同(1)中的一样 (4) 最低发送者端口ID 由两部分组成：端口优先级(默认32)和端口序列 号 （例：f0/3比 f0/47优先级高 ） 每 个交换机都 具 有一个唯 一的桥ID，这个ID 由两部分组成：网桥优先级+MAC 地址(如果 网桥优先级相 同，才 比 较 MAC地址)。网桥优先级是一个2个字节 的数 (0-61440)，交换机的默认优先级为32768； MAC地址就是交换机的MAC地址。具 有最低桥ID的交换机就是根桥。根桥上的接口都是指定口，会转发数据包。 选举了根桥后，其他的交换机就成为非根桥了。每台非根桥要选举一条到根桥的根路径。STP 使用路径Cost 来决定到达根桥的最佳路径（Cost 是累加的，带宽大的链路Cost 低），最低Cost 值的路径就是根路径，该接口就是根口；如果Cost 值一样，再根据最低发送者桥ID、最低发送者端口优先级、最低发送者端口序列号（例：f0/3比f0/47优先级高）这个顺序选举根口。根口可以转发数据包的。 交换机的其他接口还要决定是指定口还是阻断口，交换机之间将进一步根据上面的四个因素来竞争。指定口是转发数据帧的。剩下的其它的接口将被阻断，不转发数据包。这样网络就构建出一棵没有环路的转发树。 当网络的拓扑发...
