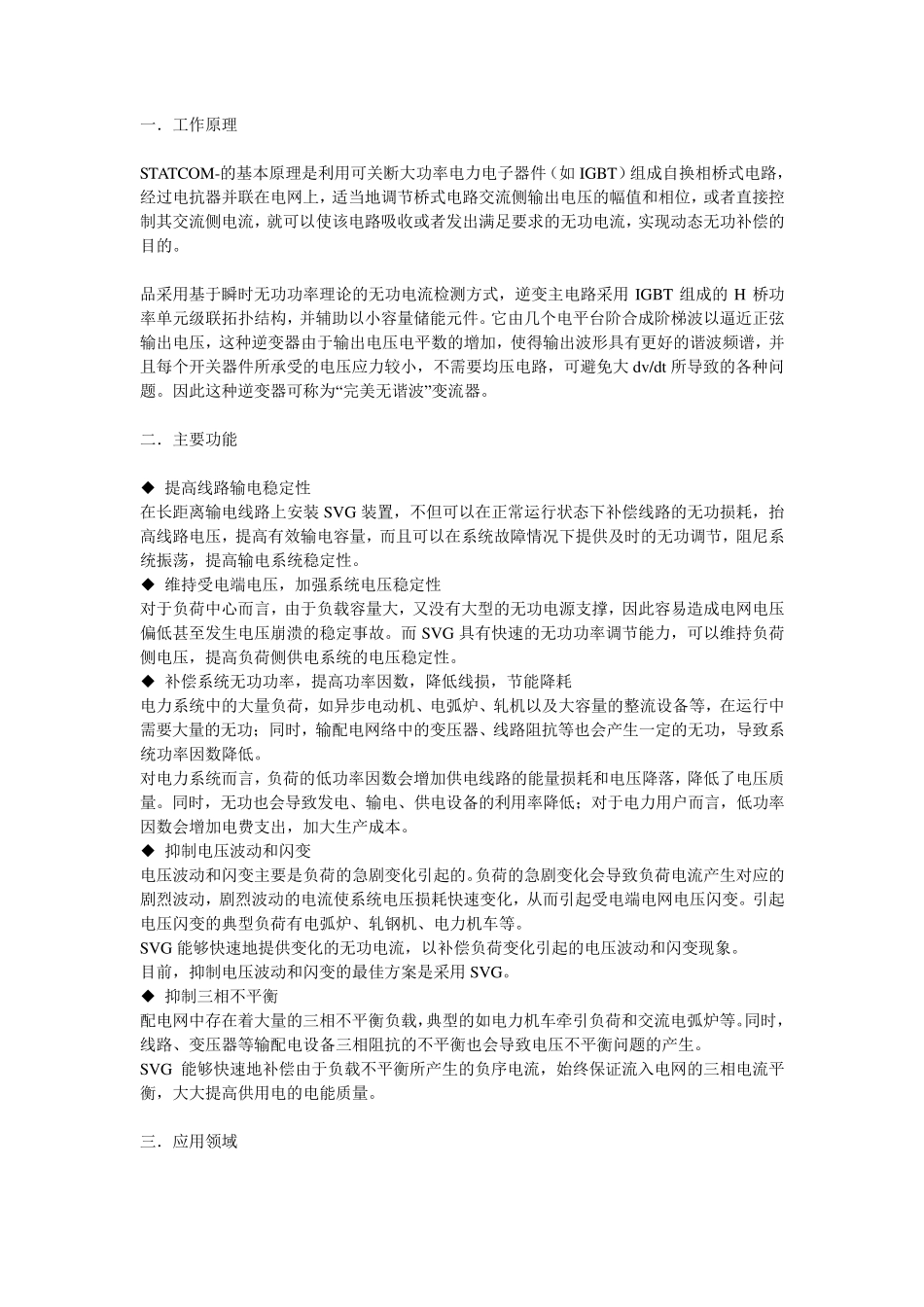

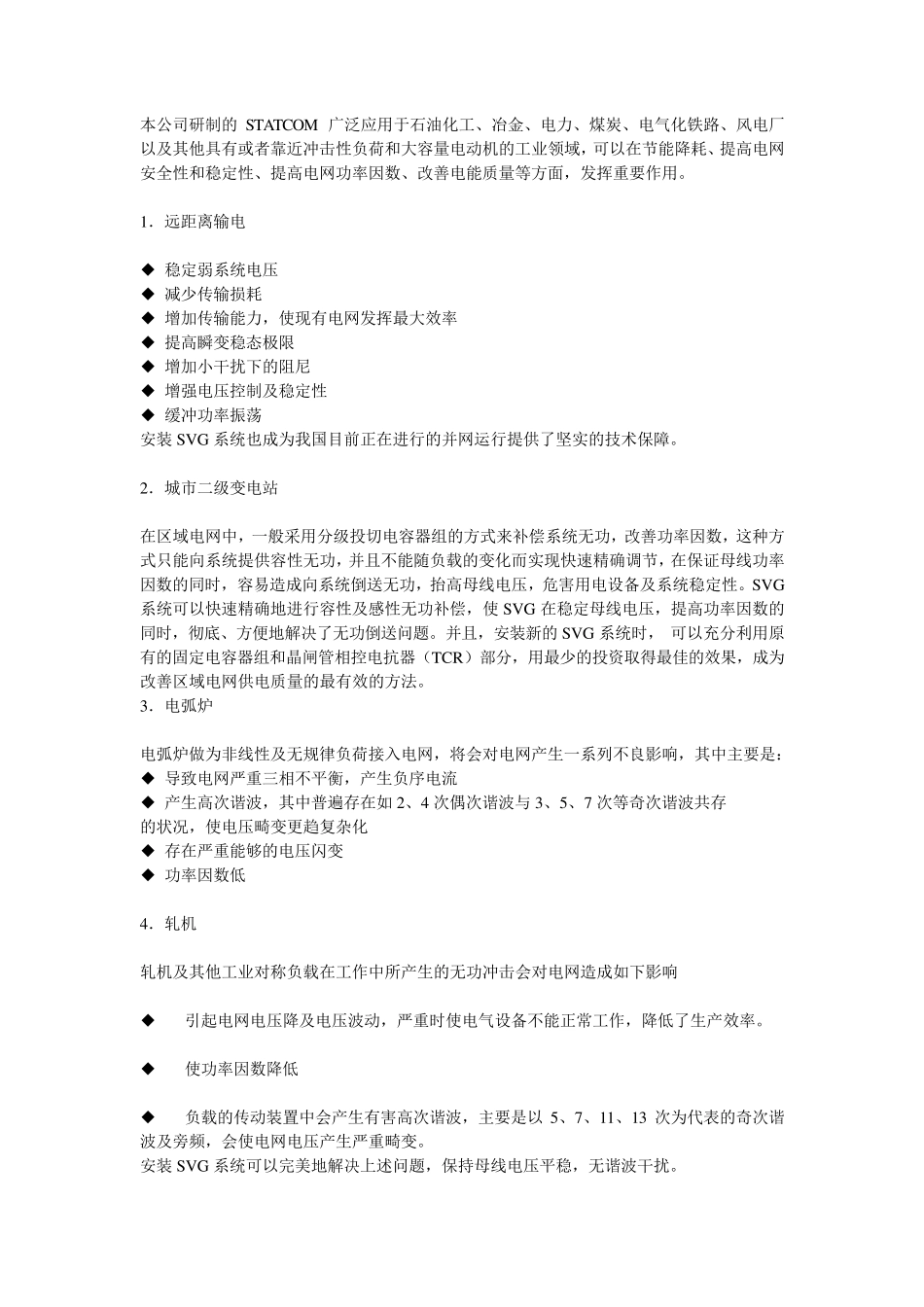

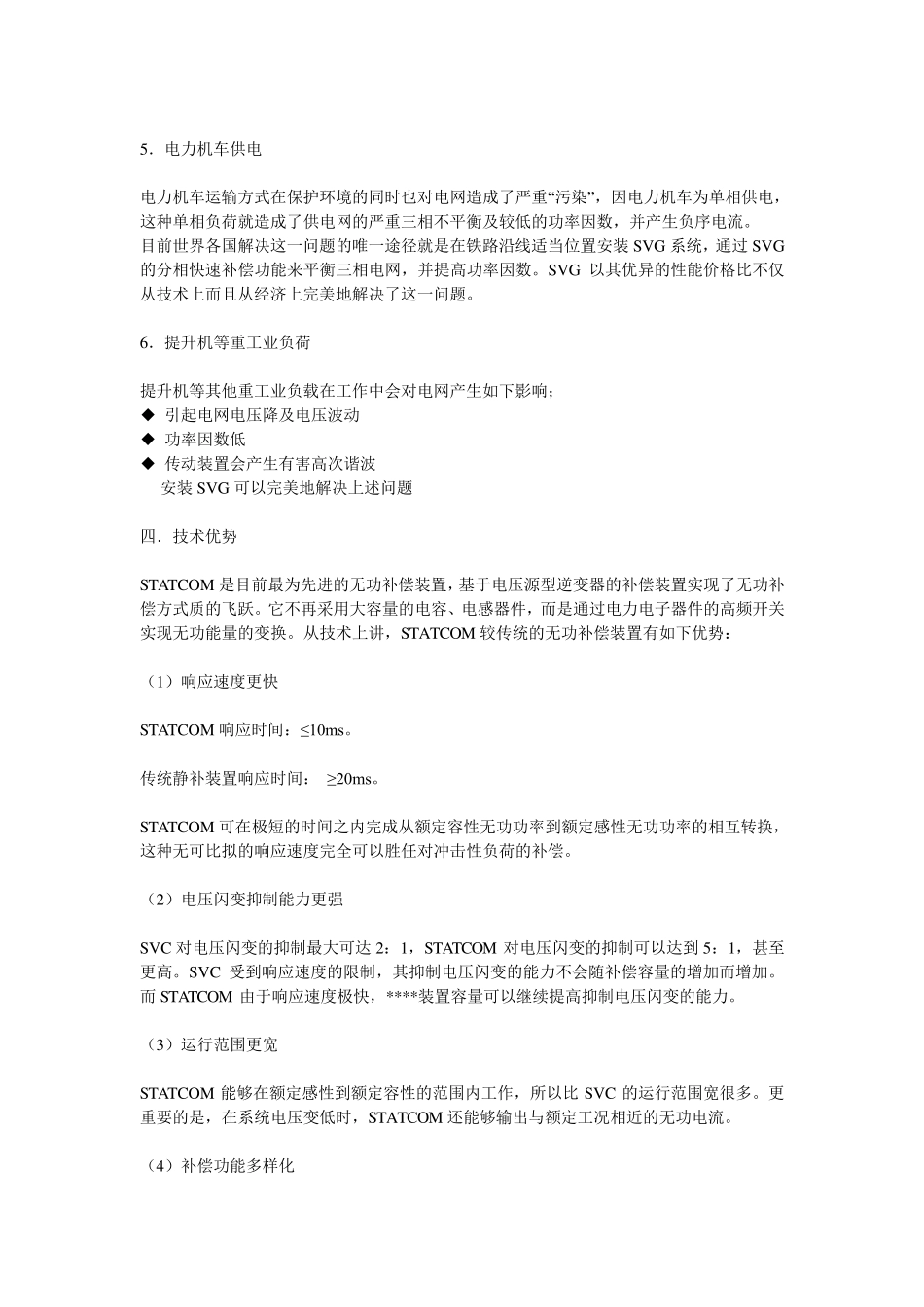

一．工作原理 STATCOM-的基本原理是利用可关断大功率电力电子器件（如 IGBT）组成自换相桥式电路，经过电抗器并联在电网上，适当地调节桥式电路交流侧输出电压的幅值和相位，或者直接控制其交流侧电流，就可以使该电路吸收或者发出满足要求的无功电流，实现动态无功补偿的目的。 品采用基于瞬时无功功率理论的无功电流检测方式，逆变主电路采用 IGBT 组成的 H 桥功率单元级联拓扑结构，并辅助以小容量储能元件。它由几个电平台阶合成阶梯波以逼近正弦输出电压，这种逆变器由于输出电压电平数的增加，使得输出波形具有更好的谐波频谱，并且每个开关器件所承受的电压应力较小，不需要均压电路，可避免大 dv /dt 所导致的各种问题。因此这种逆变器可称为“完美无谐波”变流器。 二．主要功能 ◆ 提高线路输电稳定性 在长距离输电线路上安装 SVG 装置，不但可以在正常运行状态下补偿线路的无功损耗，抬高线路电压，提高有效输电容量，而且可以在系统故障情况下提供及时的无功调节，阻尼系统振荡，提高输电系统稳定性。 ◆ 维持受电端电压，加强系统电压稳定性 对于负荷中心而言，由于负载容量大，又没有大型的无功电源支撑，因此容易造成电网电压偏低甚至发生电压崩溃的稳定事故。而 SVG 具有快速的无功功率调节能力，可以维持负荷侧电压，提高负荷侧供电系统的电压稳定性。 ◆ 补偿系统无功功率，提高功率因数，降低线损，节能降耗 电力系统中的大量负荷，如异步电动机、电弧炉、轧机以及大容量的整流设备等，在运行中需要大量的无功；同时，输配电网络中的变压器、线路阻抗等也会产生一定的无功，导致系统功率因数降低。 对电力系统而言，负荷的低功率因数会增加供电线路的能量损耗和电压降落，降低了电压质量。同时，无功也会导致发电、输电、供电设备的利用率降低；对于电力用户而言，低功率因数会增加电费支出，加大生产成本。 ◆ 抑制电压波动和闪变 电压波动和闪变主要是负荷的急剧变化引起的。负荷的急剧变化会导致负荷电流产生对应的剧烈波动，剧烈波动的电流使系统电压损耗快速变化，从而引起受电端电网电压闪变。引起电压闪变的典型负荷有电弧炉、轧钢机、电力机车等。 SVG 能够快速地提供变化的无功电流，以补偿负荷变化引起的电压波动和闪变现象。 目前，抑制电压波动和闪变的最佳方案是采用 SVG。 ◆ 抑制三相不平衡 配电网中存在着大量的三相不平衡负载，典型的如电力机车牵引负荷和交流电弧炉等。...
