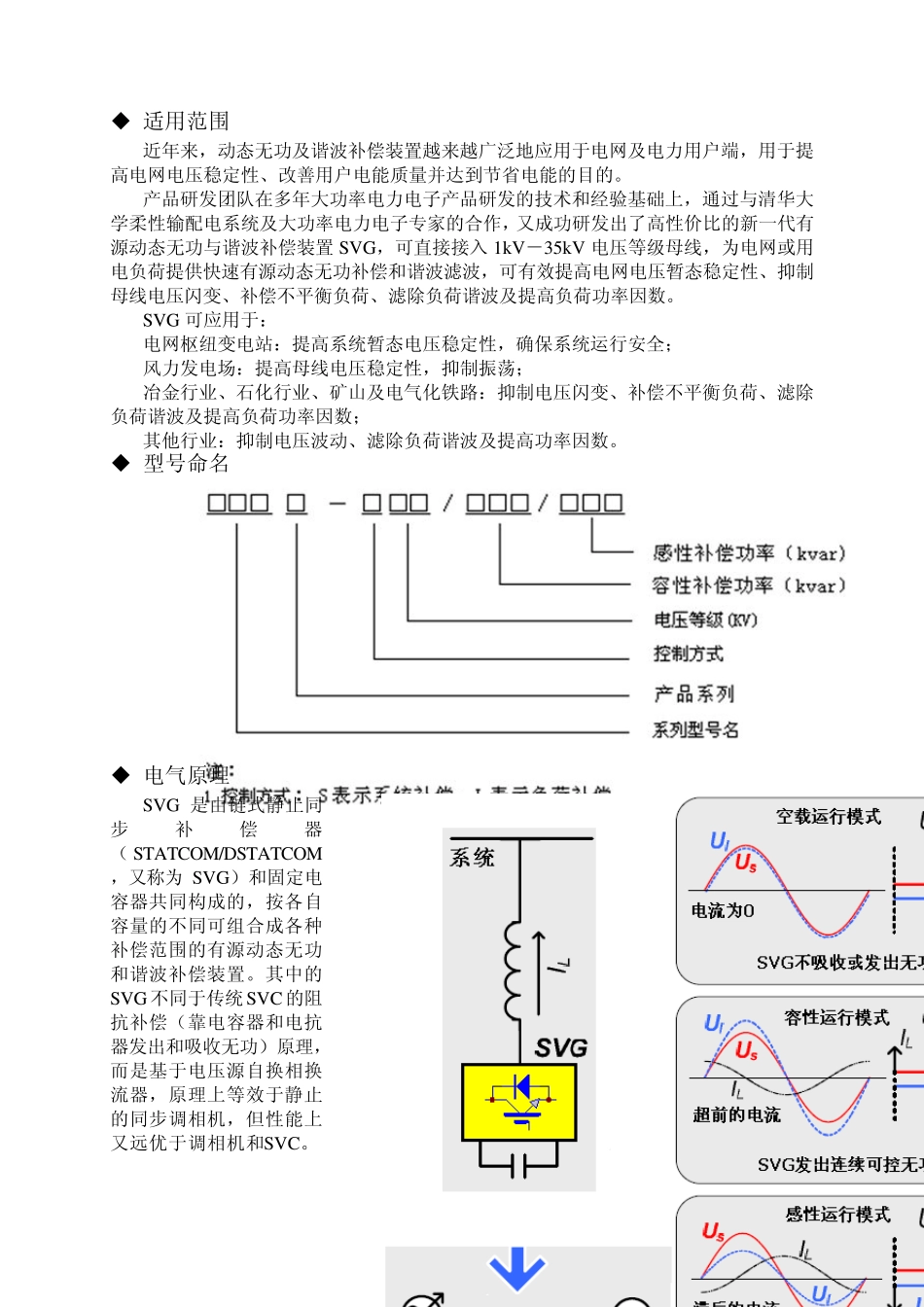

有源动态无功和谐波补偿装置 （Static Var Generator） 中电电气南京智能科技有限公司 2 0 1 1 年 0 9 月  适用范围 近年来，动态无功及谐波补偿装置越来越广泛地应用于电网及电力用户端，用于提高电网电压稳定性、改善用户电能质量并达到节省电能的目的。 产品研发团队在多年大功率电力电子产品研发的技术和经验基础上，通过与清华大学柔性输配电系统及大功率电力电子专家的合作，又成功研发出了高性价比的新一代有源动态无功与谐波补偿装置SVG，可直接接入 1kV－35kV 电压等级母线，为电网或用电负荷提供快速有源动态无功补偿和谐波滤波，可有效提高电网电压暂态稳定性、抑制母线电压闪变、补偿不平衡负荷、滤除负荷谐波及提高负荷功率因数。 SVG 可应用于： 电网枢纽变电站：提高系统暂态电压稳定性，确保系统运行安全； 风力发电场：提高母线电压稳定性，抑制振荡； 冶金行业、石化行业、矿山及电气化铁路：抑制电压闪变、补偿不平衡负荷、滤除负荷谐波及提高负荷功率因数； 其他行业：抑制电压波动、滤除负荷谐波及提高功率因数。  型号命名  电气原理 SVG 是由链式静止同步补偿器（ STATCOM/DSTATCOM，又称为 SVG）和固定电容器共同构成的，按各自容量的不同可组合成各种补偿范围的有源动态无功和谐波补偿装置。其中的SVG 不同于传统 SVC 的阻抗补偿（靠电容器和电抗器发出和吸收无功）原理，而是基于电压源自换相换流器，原理上等效于静止的同步调相机，但性能上又远优于调相机和SVC。 SV G 的原理及应用方式  性能特点 和传统的SVC 相比，SVG 具有以下独特的优点： 1. 启动冲击小 SVG 部分采用自励方式起动，启动快速且冲击电流限制在很小的幅值； 2. 任意组合的连续补偿范围 SVG 可以从额定感性工况到额定容性工况连续输出无功，和固定电容器组合可构成任意范围的连续补偿； 3. 动态响应速度快 SVG具有10ms以内的快速输出无功特性，因而对快速的冲击负荷具有更好的补偿效果，对闪变有更好的抑制效果；而传统的SVC 响应时间一般在40ms-60ms（太快可能引起电抗和电容器产生振荡）。 SV G 的快速动态响应 4. 优异的谐波输出特性 SVG 既可以输出近似正弦波的无功电流（不含谐波，用于电网补偿），也可以输出设定次数的谐波电流（用于负荷谐波滤波），即 SVG 输出电流是完全有源可控的，完全满足用户的需要；而SVC 产生大量不可控的谐波电流，又附带大量不可控的无...
