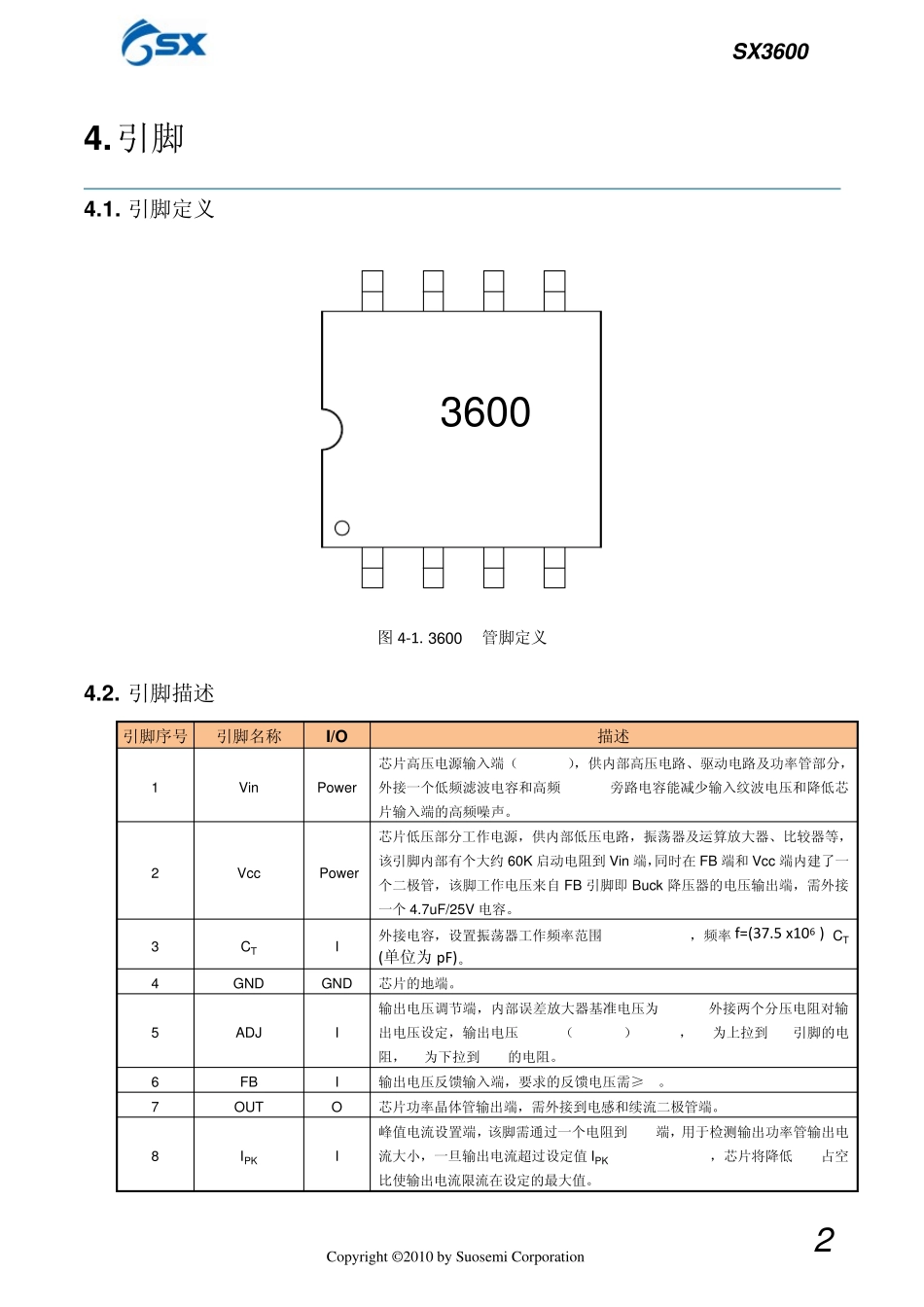

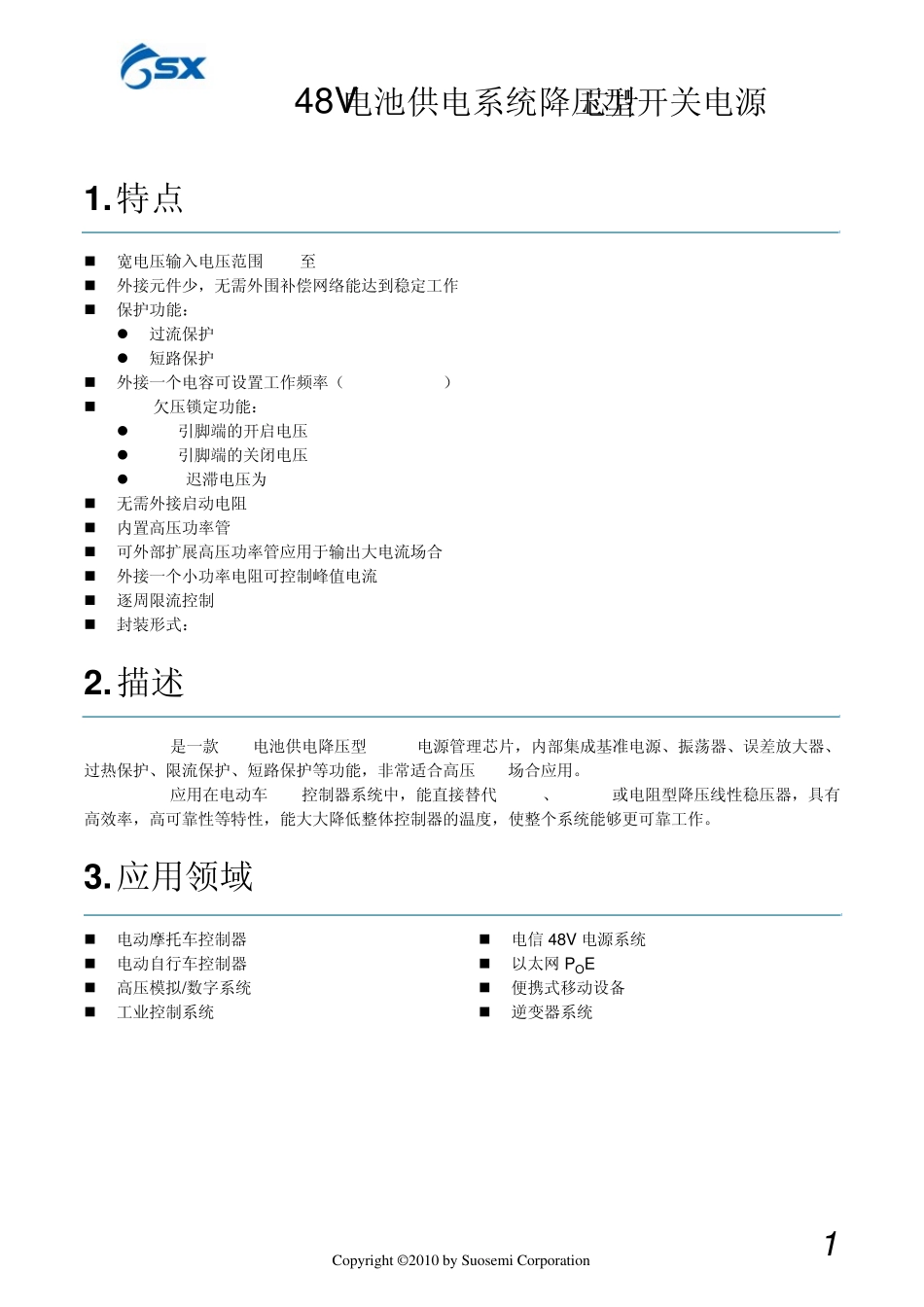

1 . 特点  宽电压输入电压范围:20V至60V  外接元件少，无需外围补偿网络能达到稳定工作  保护功能：  过流保护  短路保护  外接一个电容可设置工作频率（10KHz-100KHz）  UVLO欠压锁定功能：  Vcc引脚端的开启电压6.5V  Vcc引脚端的关闭电压3.5V  UVLO迟滞电压为3V  无需外接启动电阻  内置高压功率管  可外部扩展高压功率管应用于输出大电流场合  外接一个小功率电阻可控制峰值电流  逐周限流控制  封装形式：SO-8 2 . 描述 是一款48V电池供电降压型DC-DC电源管理芯片，内部集成基准电源、振荡器、误差放大器、过热保护、限流保护、短路保护等功能，非常适合高压60V场合应用。 EG1182应用在电动车 48V控制器系统中，能直接替代 LM317、LM7815或电阻型降压线性稳压器，具有高效率，高可靠性等特性，能大大降低整体控制器的温度，使整个系统能够更可靠工作。 3 . 应用领域  电动摩托车控制器  电动自行车控制器  高压模拟/数字系统  工业控制系统  电信 48V电源系统  以太网POE  便携式移动设备  逆变器系统 SX3600SX360048V电池供电系统降压型开关电源芯片 SX36001Copyright © 2010 by Suosemi Corporation 4. 引脚 4.1. 引脚定义 VinGNDADJFBOUT12345678VCCCTIPK 图4-1. 管脚定义 4.2. 引脚描述 引脚序号 引脚名称 I/O 描述 1 Vin Pow er 芯片高压电源输入端（20V-60V），供内部高压电路、驱动电路及功率管部分，外接一个低频滤波电容和高频0.1uF旁路电容能减少输入纹波电压和降低芯片输入端的高频噪声。 2 Vcc Pow er 芯片低压部分工作电源，供内部低压电路，振荡器及运算放大器、比较器等，该引脚内部有个大约60K 启动电阻到Vin 端，同时在FB 端和Vcc 端内建了一个二极管，该脚工作电压来自FB 引脚即Buck 降压器的电压输出端，需外接一个4.7uF/25V 电容。 3 CT I 外接电容，设置振荡器工作频率范围10KHz-100KHz，频率f=(37.5 x106 )/CT (单位为pF)。 4 GND GND 芯片的地端。 5 ADJ I 输出电压调节端，内部误差放大器基准电压为1.35V,外接两个分压电阻对输出电压设定，输出电压 Vout=（1+R1/R2）*1.35V，R1为上拉到FB引脚的电阻，R2为下拉到GND的电阻。 6 FB I 输出电压反馈输入端，要求的反馈电压需≥5V。 7 OUT O 芯片功率晶体管输出端，需外接到电感和续流二...
