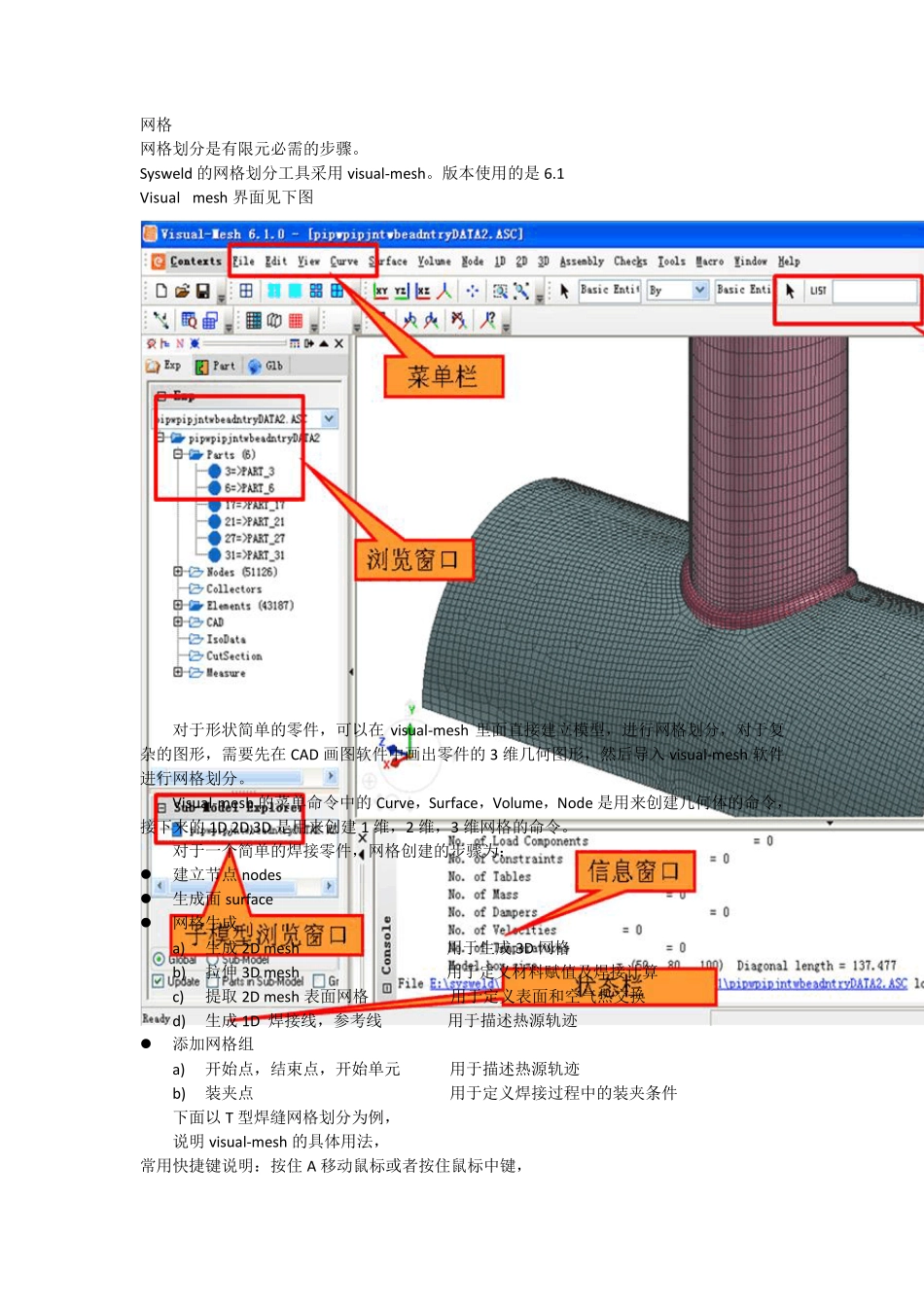

焊接部分 （使用软件版本visual-mesh6.1，sysweld2010，pam-assembly2009，weld-planner2009） 一、 软件安装说明 软件包括 visual-mesh6.1，sysweld2010，pam-assembly2009，weld-planner2009，其中pam-assembly2009，weld-planner2009 统一叫做 WeldingDE09，安装基本相同，点击 setup，所有选项默认，点击 next 按钮，直到安装完成，点击 finish。所有安装完毕后，重启计算机，在桌面上出现 ESI GROUP 文件夹，所有软件的快捷方式都在此文件夹内。 二、 基本流程 中小件焊接过程模拟分析的步骤是 CAD->网格划分(Visual-mesh)->热源校核(sysweld 软件中的 Heat Input Fitting)->焊接向导(sysweld 软件中的 welding wizrad)->求解(sysweld slover)->后处理观察结果(sysweld) 网格 网格划分是有限元必需的步骤。 Sysweld 的网格划分工具采用 visual-mesh。版本使用的是6.1 Visual –mesh 界面见下图 对于形状简单的零件，可以在 visual-mesh 里面直接建立模型，进行网格划分，对于复杂的图形，需要先在 CAD 画图软件中画出零件的3 维几何图形，然后导入 visual-mesh 软件进行网格划分。 Visual-mesh 的菜单命令中的Curve，Surface，Volume，Node 是用来创建几何体的命令，接下来的1D,2D,3D 是用来创建 1 维，2 维，3 维网格的命令。 对于一个简单的焊接零件，网格创建的步骤为：  建立节点 nodes  生成面 surface  网格生成 a) 生成 2D mesh 用于生成 3D 网格 b) 拉伸 3D mesh 用于定义材料赋值及焊接计算 c) 提取 2D mesh 表面网格 用于定义表面和空气热交换 d) 生成 1D 焊接线，参考线 用于描述热源轨迹  添加网格组 a) 开始点，结束点，开始单元 用于描述热源轨迹 b) 装夹点 用于定义焊接过程中的装夹条件 下面以 T 型焊缝网格划分为例， 说明 visual-mesh 的具体用法， 常用快捷键说明：按住 A 移动鼠标或者按住鼠标中键， 旋转目标；按住S 移动鼠标，平移目标；按住D 移动 鼠标，即为缩放；按F 键(Fit)，全屏显示；选中目标， 按H 键(Hide)，隐藏目标；选中目标，按L 键(Locate)， 隐藏其他只显示所选并全屏显示；Shift+A，选中显示的 全部内容；鼠标可以框选或者点选目标，按住Shift 键 为反选；在任务进行中，鼠标中键一般为下一步或者 确认。 1. 建立节点nodes 使用 Node 菜单下的By XYZ，Locate…命令，...
