sysweld软件操作实例VIP免费

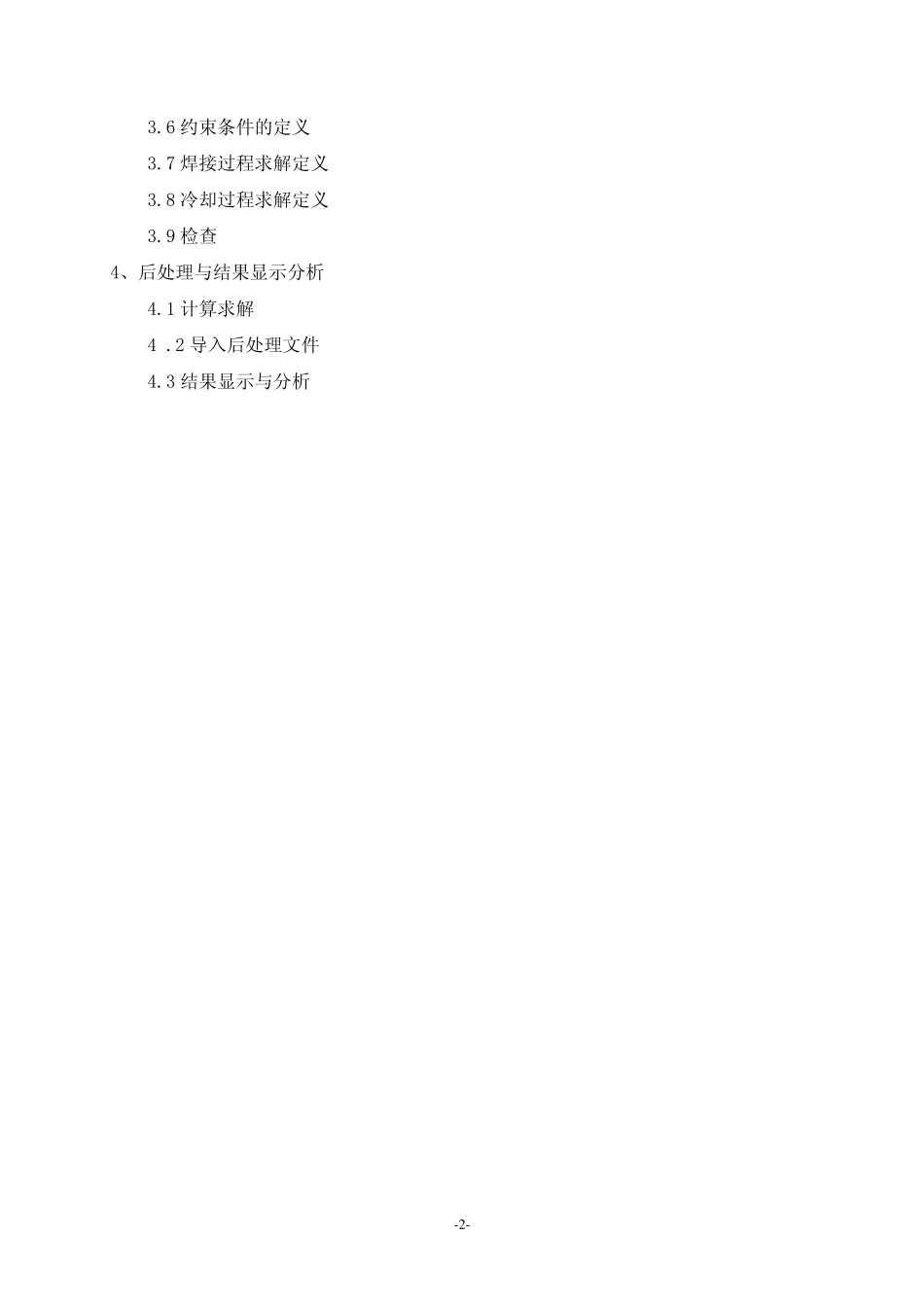

哈尔滨 工 业 大 学 2 0 1 2 年春季学期本科生课程考核 ——科 目：焊接常用软件讲座 院 （系） 材料科学与工程 学 科 焊接技术与工程 阅 卷 教 师 本 科 生 学 号 1 0 8 2 9 1 0 2 0 8 报告提交日期 2 0 1 2 -4 -1 7 报告考核成绩 焊接技术与工程系制 -0 - 目录 1、模型的建立 1.1 创建 Points 1.2 由 Points 生成 Lines 1.3 由 Lines 生成 Edges 1.4 由 Edges 生成 Domains 1.5 离散化操作 1.6 划分 2D 网格 1.7 生成 Volumes 1.8 离散 Volumes 1.9 生成体网格 1.10 划分换热面 1.11 划分 1D 网格 1.12 合并节点 1.13 保存模型 1.14 组的定义操作 1.15 保存 2、焊接热源校核 2.1 建立模型并修改热源参数 2.2 检查显示结果 2.3 保存函数 2.4 热源查看 2.5 保存热源 2.6 高斯热源校核 3、焊接模拟向导设置 3.1 材料的导入 3.2 热源的导入 3.3 材料的定义 3.4 焊接过程的定义 3.5 热交换的定义 -1 - 3.6 约束条件的定义 3.7 焊接过程求解定义 3.8 冷却过程求解定义 3.9 检查 4、后处理与结果显示分析 4.1 计算求解 4 .2 导入后处理文件 4.3 结果显示与分析 -2 - 1、模型的建立 1.1 创建points 根据所设计角接头模型的规格，选定原点，然后分别计算出各节点的坐标，按照Geom./Mesh.→geometry→point 步骤，建立一下十个点：（0，0，0）、（0，0，10）、（0，0，50）、（10，0，50）、（10，0，20）、（10，0，10）、（20，0，10）、（50，0，10）、（50，0，0）、（10，0，0）。 1.2 由 Points 生成 Lines 按照Geom./Mesh.→geometry→1Dentities 步骤，按照一定的方向性将各点连接成如下图所示的Lines： 1.3 由 Lines 生成 Edges 按照Geom./Mesh.→geometry→EDGE 步骤，点击选择各边，依次生成如下图所示各Edges： -3 - 1.4 由Edges 生成Domains 按照Geom./Mesh.→geometry→Domains 步骤，依次生成如下六个 Domains： 1.5 离散化操作 -4 - 离散化操作是针对由Points 所生成的Lines 而言，由于除了有这些点生成的线以外，软件本身也会自动产生一些辅助的线条，可以通过“隐藏→显示”处理 通过以下操作为后面的离散操作做好准备： 通过Meshing→Definition→Discretisation 启动离散化操作界面，离散后的线条显示如下图所示： 1.6 划分 2D 网格 通过“...
