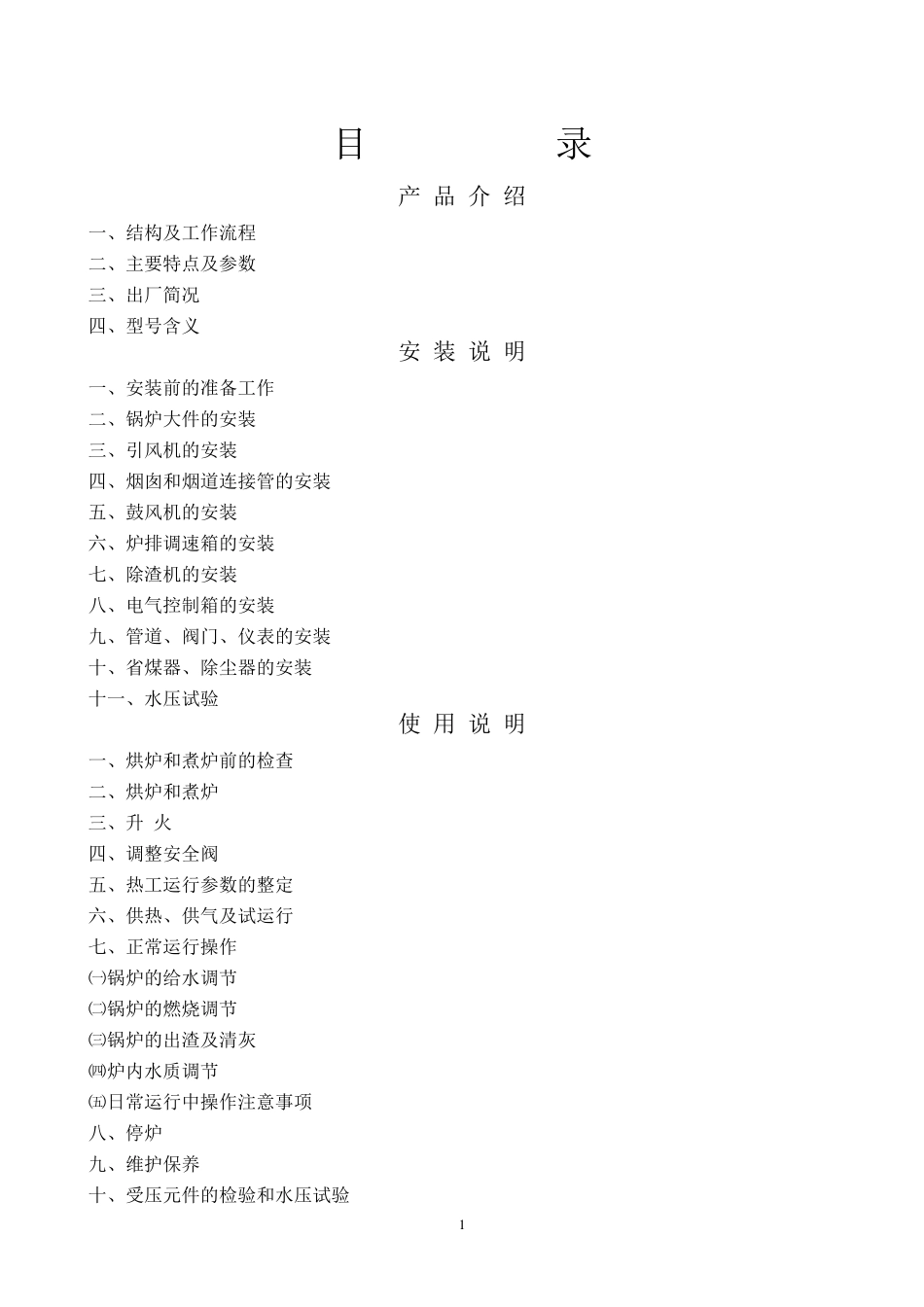

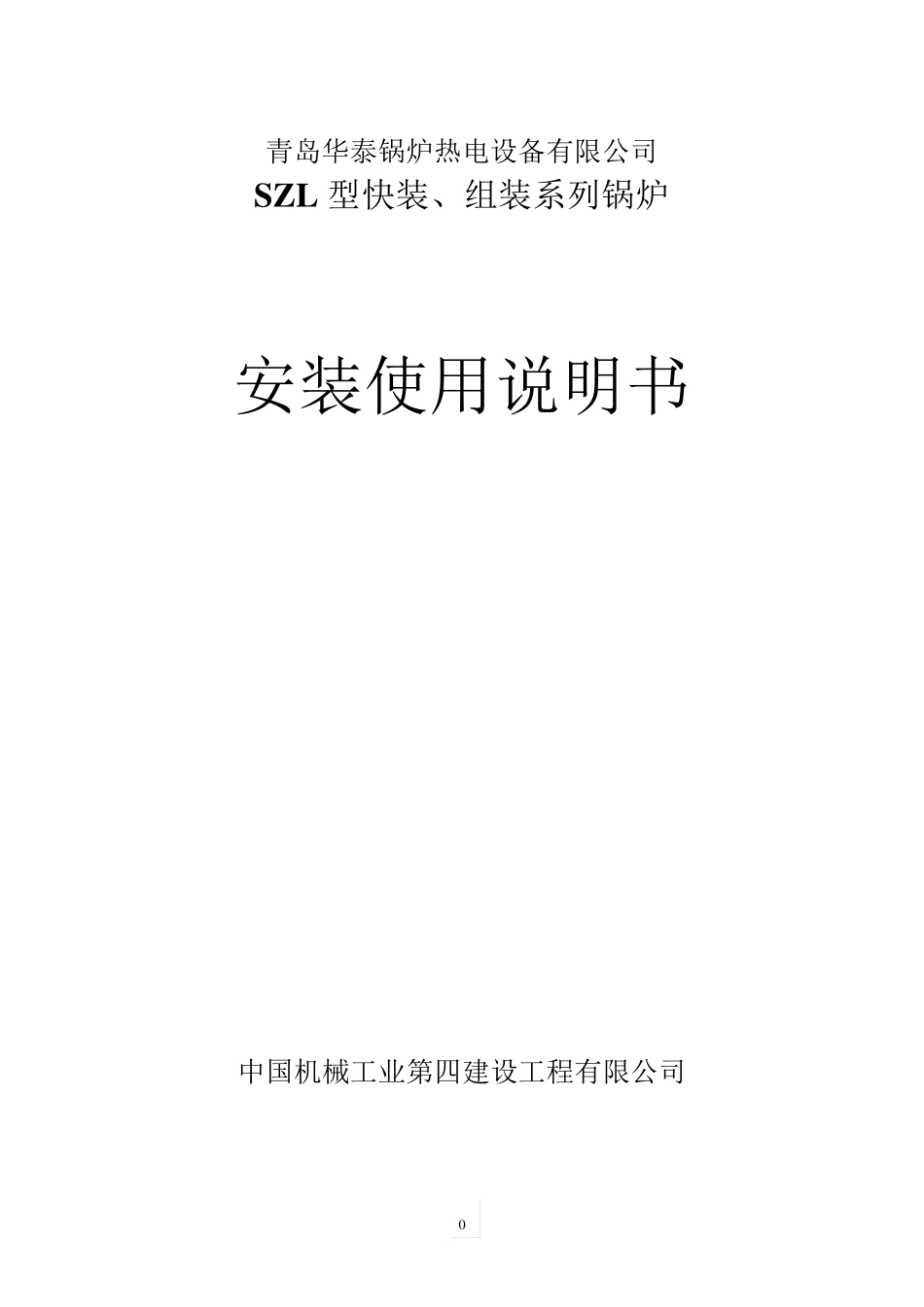

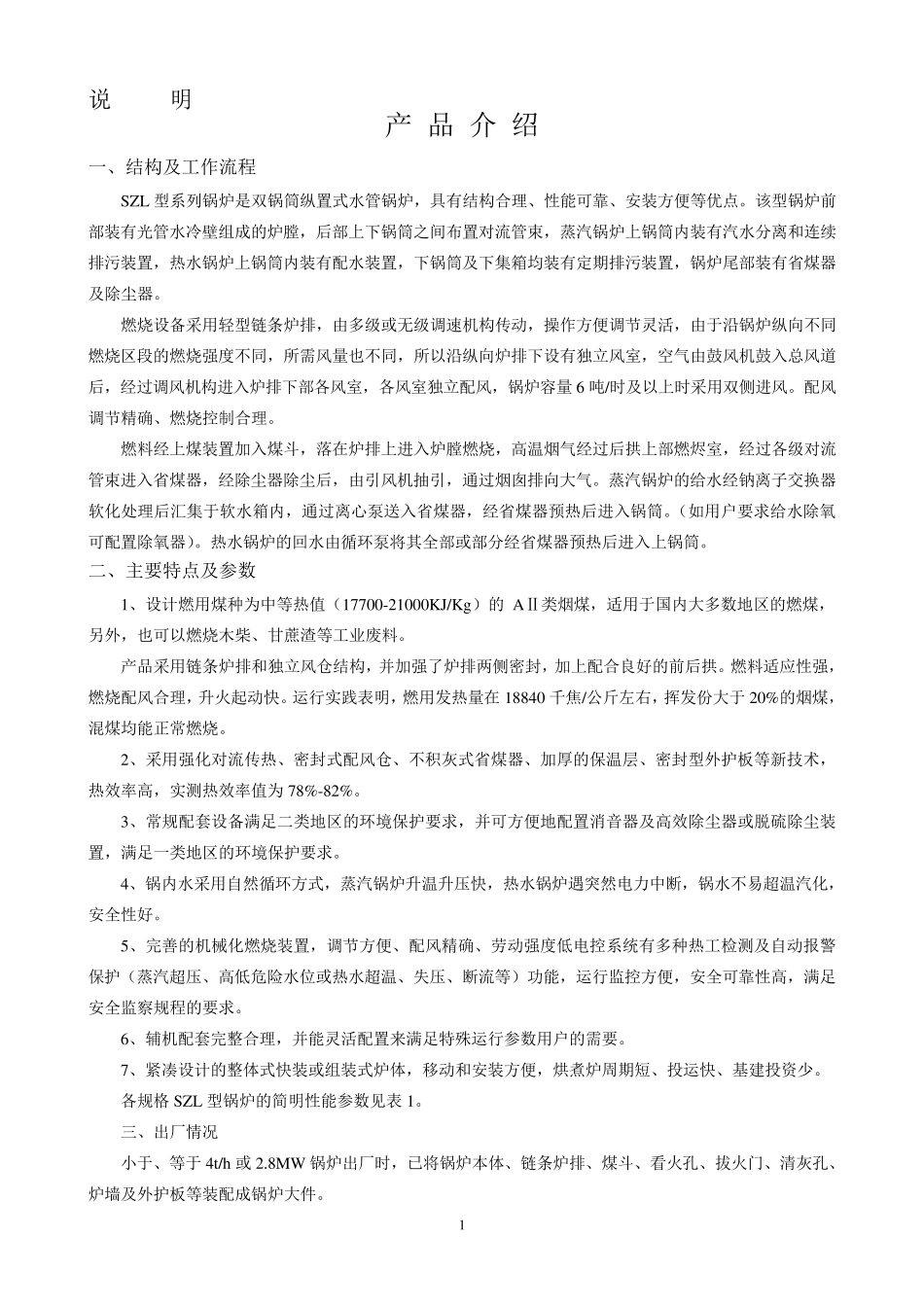

0 青岛华泰锅炉热电设备有限公司 SZL 型快装、组装系列锅炉 安装使用说明书 中国机械工业第四建设工程有限公司 1 目 录 产 品 介 绍 一、结构及工作流程 二、主要特点及参数 三、出厂简况 四、型号含义 安 装 说 明 一、安装前的准备工作 二、锅炉大件的安装 三、引风机的安装 四、烟囱和烟道连接管的安装 五、鼓风机的安装 六、炉排调速箱的安装 七、除渣机的安装 八、电气控制箱的安装 九、管道、阀门、仪表的安装 十、省煤器、除尘器的安装 十一、水压试验 使 用 说 明 一、烘炉和煮炉前的检查 二、烘炉和煮炉 三、升 火 四、调整安全阀 五、热工运行参数的整定 六、供热、供气及试运行 七、正常运行操作 ㈠锅炉的给水调节 ㈡锅炉的燃烧调节 ㈢锅炉的出渣及清灰 ㈣炉内水质调节 ㈤日常运行中操作注意事项 八、停炉 九、维护保养 十、受压元件的检验和水压试验 1 说 明 产 品 介 绍 一、结构及工作流程 SZL 型系列锅炉是双锅筒纵置式水管锅炉，具有结构合理、性能可靠、安装方便等优点。该型锅炉前部装有光管水冷壁组成的炉膛，后部上下锅筒之间布置对流管束，蒸汽锅炉上锅筒内装有汽水分离和连续排污装置，热水锅炉上锅筒内装有配水装置，下锅筒及下集箱均装有定期排污装置，锅炉尾部装有省煤器及除尘器。 燃烧设备采用轻型链条炉排，由多级或无级调速机构传动，操作方便调节灵活，由于沿锅炉纵向不同燃烧区段的燃烧强度不同，所需风量也不同，所以沿纵向炉排下设有独立风室，空气由鼓风机鼓入总风道后，经过调风机构进入炉排下部各风室，各风室独立配风，锅炉容量 6 吨/时及以上时采用双侧进风。配风调节精确、燃烧控制合理。 燃料经上煤装置加入煤斗，落在炉排上进入炉膛燃烧，高温烟气经过后拱上部燃烬室，经过各级对流管束进入省煤器，经除尘器除尘后，由引风机抽引，通过烟囱排向大气。蒸汽锅炉的给水经钠离子交换器软化处理后汇集于软水箱内，通过离心泵送入省煤器，经省煤器预热后进入锅筒。（如用户要求给水除氧可配置除氧器）。热水锅炉的回水由循环泵将其全部或部分经省煤器预热后进入上锅筒。 二、主要特点及参数 1、设计燃用煤种为中等热值（17700-21000KJ/Kg）的 AⅡ类烟煤，适用于国内大多数地区的燃煤，另外，也可以燃烧木柴、甘蔗渣等工业废料。 产品采用链条炉排和独立风仓结构，并加强了炉排两侧密封，加上配合良好的前后拱。燃料适应性强，燃烧配风合...
