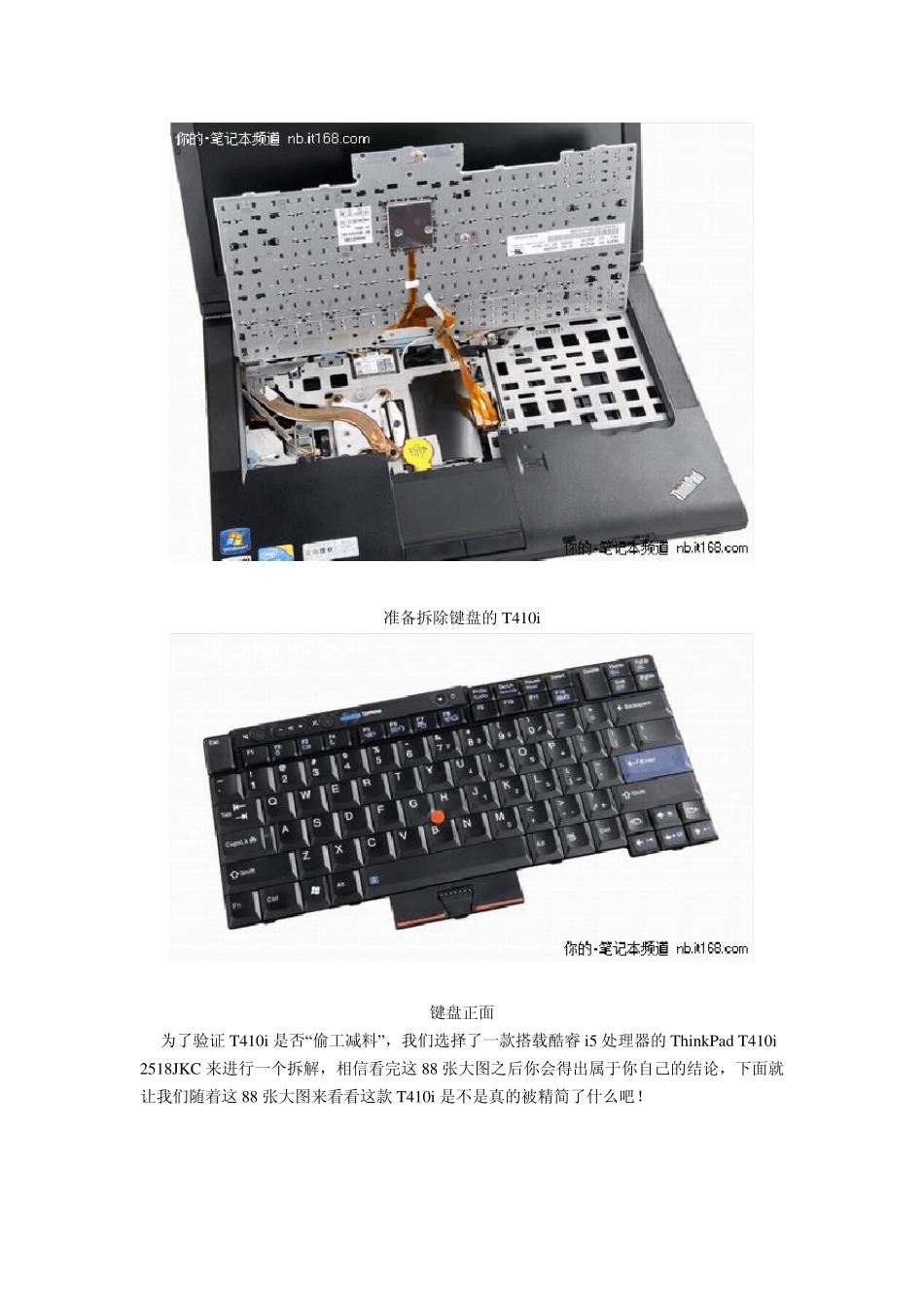

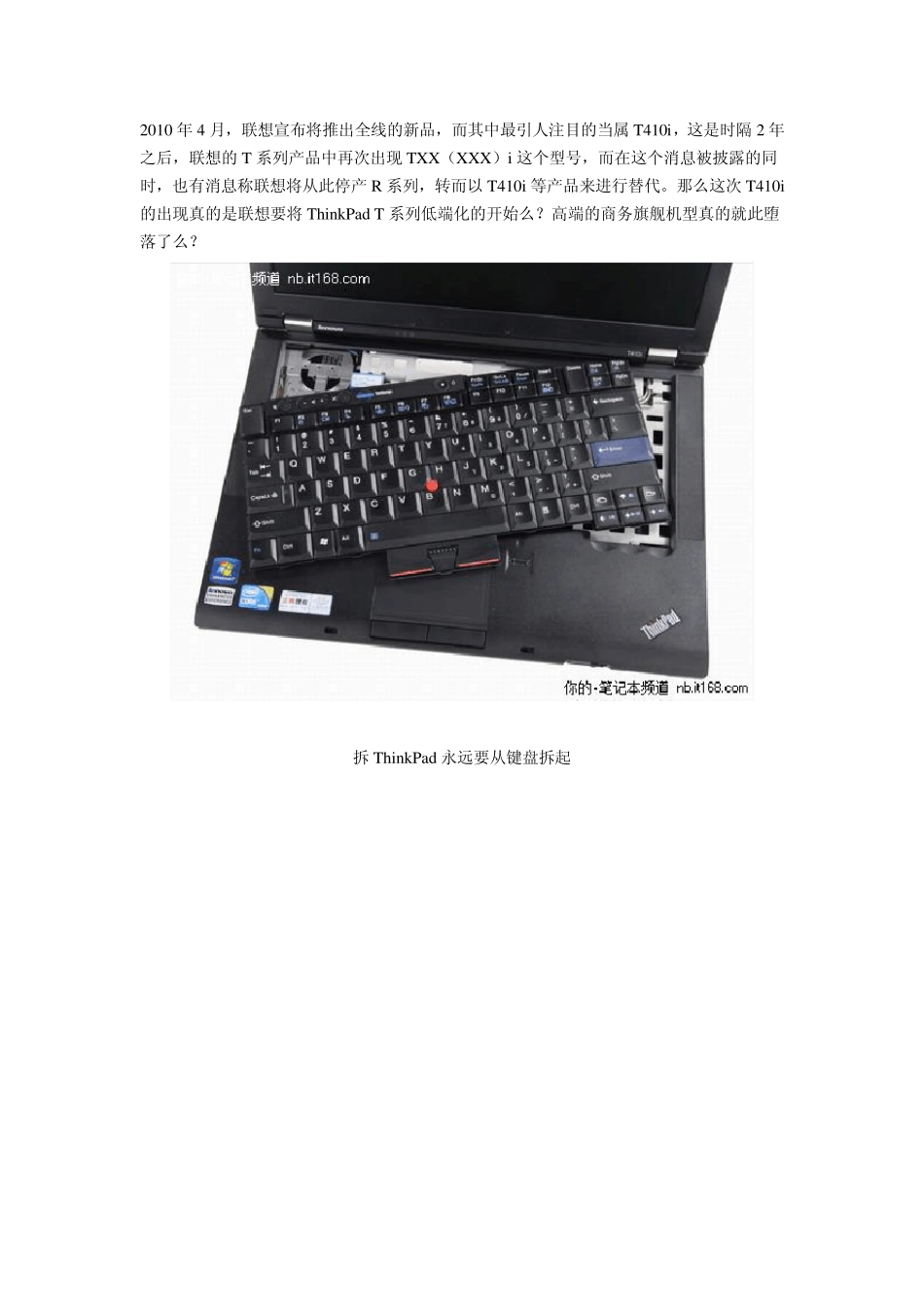

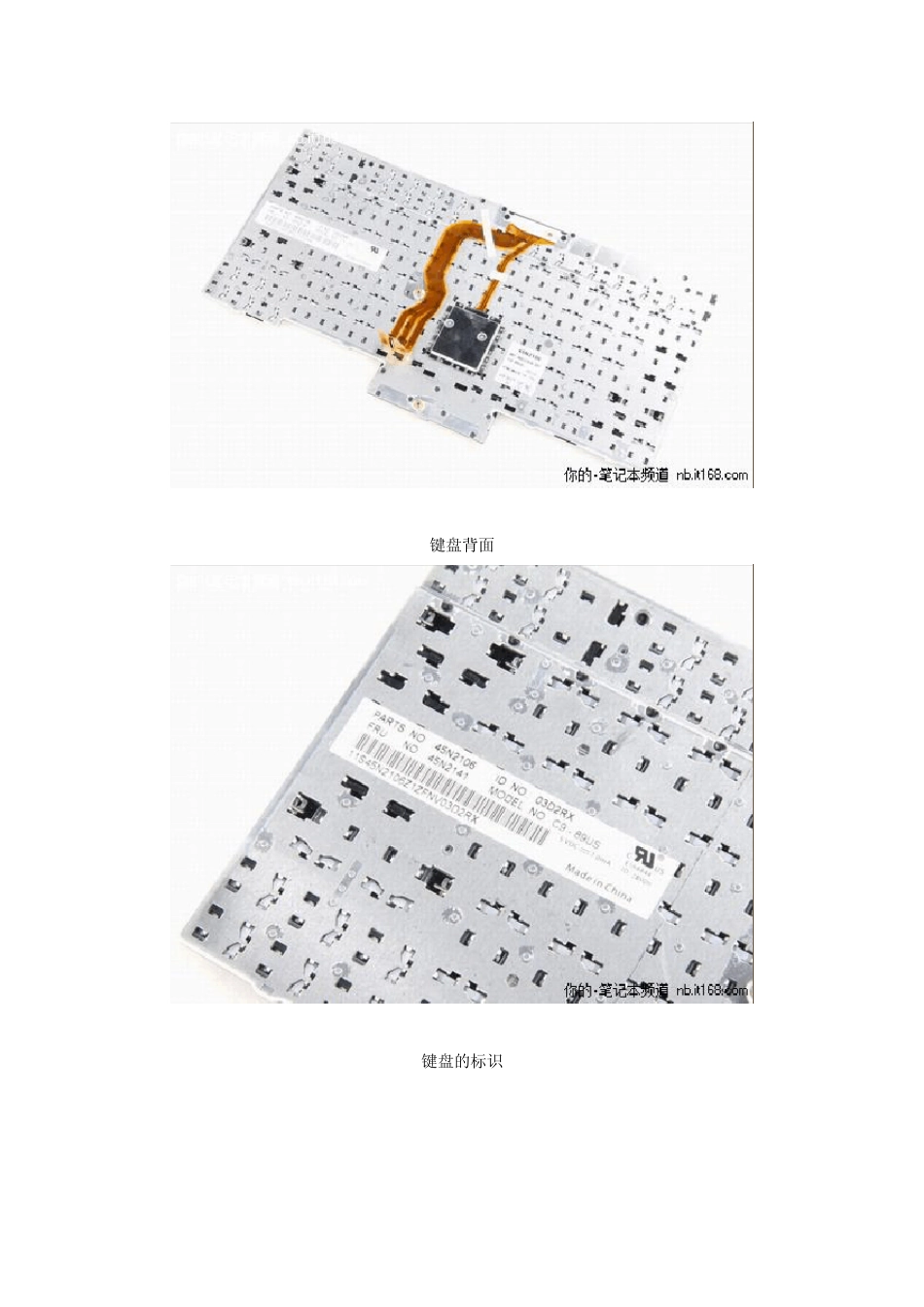

2010 年4 月，联想宣布将推出全线的新品，而其中最引人注目的当属T410i，这是时隔2 年之后，联想的T 系列产品中再次出现TXX（XXX）i 这个型号，而在这个消息被披露的同时，也有消息称联想将从此停产R 系列，转而以T410i 等产品来进行替代。那么这次T410i的出现真的是联想要将Thin k Pad T 系列低端化的开始么？高端的商务旗舰机型真的就此堕落了么？ 拆 Thin k Pad 永远要从键盘拆起 准备拆除键盘的T410i 键盘正面 为了验证T410i 是否“偷工减料”，我们选择了一款搭载酷睿 i5 处理器的Thin k Pad T410i 2518JKC 来进行一个拆解，相信看完这 88 张大图之后你会得出属于你自己的结论，下面就让我们随着这 88 张大图来看看这款 T410i 是不是真的被精简了什么吧！ 键盘背面 键盘的标识 金属面板后面就是小红点的电路板 拆掉键盘后的 C 面 光驱上方的金属支架 散热系统被重重保护 C 面面板的拆卸及 C 面面板细节 拆卸C 面面板需要拆掉4 颗螺丝 拆卸C 面面板需要拆掉4 颗螺丝 拆卸中的C 面面板 拆卸下来的C 面面板 C 面面板的背面 C 面面板细节 连接主板的排线接口 指纹识别装置 蓝牙模块 C 面面板细节 C 面机身细节 拆掉面板的C 面机身 屏线接口 C 面机身细节 C 面机身细节 右侧扬声器与屏幕转轴 MODEM 右侧扬声器及连线 C 面机身细节 C 面机身细节 更多C 面机身细节 硬盘仓上方的带有加强筋的防护装置 散热铜管 散热风扇 Intel 1000BGN 无线网卡 LCD 电源接口与各种无线天线 固定散热铜管的金属片 黑纸下就是 T410i正面的内存插槽 内存 键盘排线连接口 金属支架细节图与底部外壳细节图 金属支架 金属支架细节 金属支架细节 金属支架细节 金属支架细节 底部外壳正面照 底部外壳细节 机身右侧的一块小主板 小主板上有 MODEM\USB\1394 接口 小主板细节 扩展坞接口及固定装置 键盘导水孔 另外一个导水孔 出风口 主板拆卸有窍门 细节图证明主板做工较精致 固定在金属支架上的主板 T410i主板拆卸需要将 VGA 接口螺丝先取下 T410i主板细节 T410i主板细节 T410i主板细节 T410i主板细节 T410i主板细节 T410i主板细节 T410i主板细节 处理器、专业独显、声卡、网卡、MODEM 的独家组照 MODEM MODEM 2GB DDR3 1066MHz内存 内存插槽 主板细节 酷睿i5 处理器 理光的读卡器控制芯片 NV S 3100M 独显 主板细节 主板细节 主板细节 主板背面 声卡芯片 Intel 网卡芯片 扩展坞接口 主板背面内存插槽和全高Mini PCIE 插槽 大量接口图片 彰显T410i接口的全面 3 个USB、1 个Display port、1 个RJ45 和1 个VGA 接口 LCD 屏线接口 硬盘接口 内存插槽 光驱接口 T410i 主板细节 ExpressCard、eSATA、音频接口 扩展坞接口 空闲内存插槽 T410i主板细节
