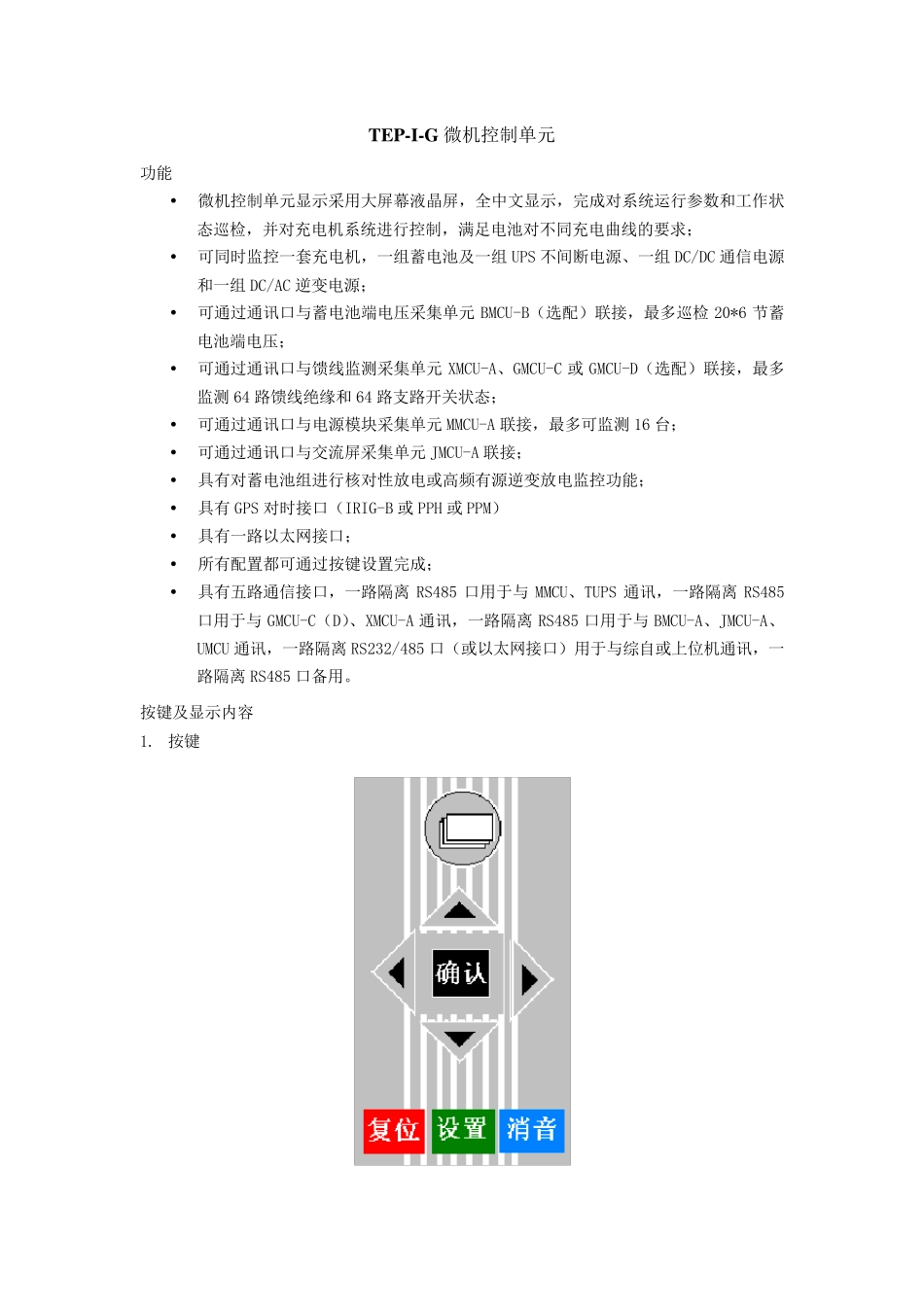

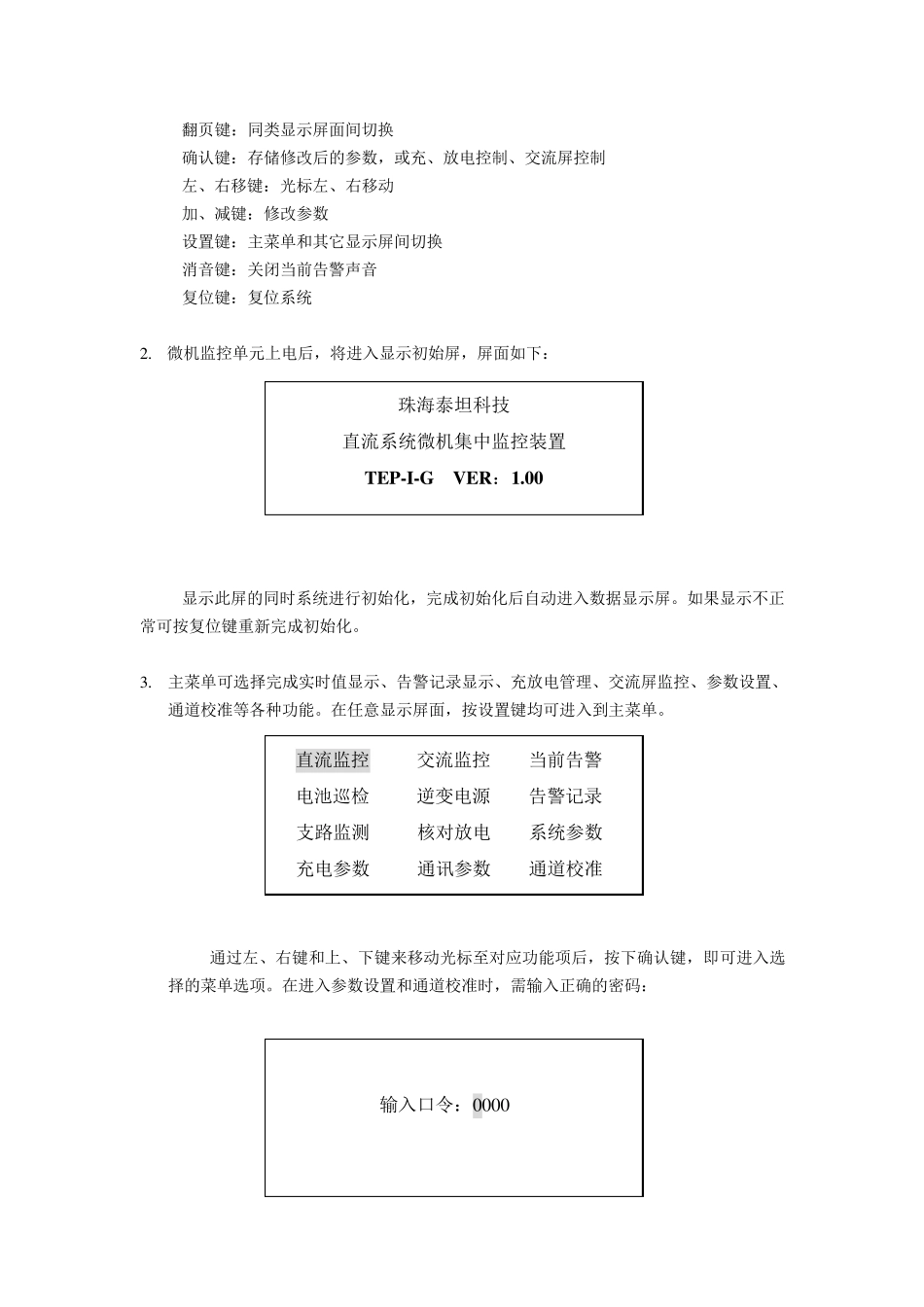

TEP-I-G 微机控制单元 功能 微机控制单元显示采用大屏幕液晶屏，全中文显示，完成对系统运行参数和工作状态巡检，并对充电机系统进行控制，满足电池对不同充电曲线的要求； 可同时监控一套充电机，一组蓄电池及一组UPS 不间断电源、一组DC/DC 通信电源和一组DC/AC 逆变电源； 可通过通讯口与蓄电池端电压采集单元BMCU-B（选配）联接，最多巡检20*6 节蓄电池端电压； 可通过通讯口与馈线监测采集单元XMCU-A、GMCU-C 或 GMCU-D（选配）联接，最多监测 64 路馈线绝缘和64 路支路开关状态； 可通过通讯口与电源模块采集单元MMCU-A 联接，最多可监测 16 台； 可通过通讯口与交流屏采集单元JMCU-A 联接； 具有对蓄电池组进行核对性放电或高频有源逆变放电监控功能； 具有 GPS 对时接口（IRIG-B 或 PPH 或 PPM） 具有一路以太网接口； 所有配置都可通过按键设置完成； 具有五路通信接口，一路隔离 RS485 口用于与 MMCU、TUPS 通讯，一路隔离 RS485口用于与 GMCU-C（D）、XMCU-A 通讯，一路隔离 RS485 口用于与 BMCU-A、JMCU-A、UMCU 通讯，一路隔离 RS232/485 口（或以太网接口）用于与综自或上位机通讯，一路隔离 RS485 口备用。 按键及显示内容 1. 按键 翻页键：同类显示屏面间切换 确认键：存储修改后的参数，或充、放电控制、交流屏控制 左、右移键：光标左、右移动 加、减键：修改参数 设置键：主菜单和其它显示屏间切换 消音键：关闭当前告警声音 复位键：复位系统 2 . 微机监控单元上电后，将进入显示初始屏，屏面如下： 显示此屏的同时系统进行初始化，完成初始化后自动进入数据显示屏。如果显示不正常可按复位键重新完成初始化。 3 . 主菜单可选择完成实时值显示、告警记录显示、充放电管理、交流屏监控、参数设置、通道校准等各种功能。在任意显示屏面，按设置键均可进入到主菜单。 通过左、右键和上、下键来移动光标至对应功能项后，按下确认键，即可进入选择的菜单选项。在进入参数设置和通道校准时，需输入正确的密码： 珠海泰坦科技 直流系统微机集中监控装置 TEP-I-G VER：1.00 直流监控 交流监控 当前告警 电池巡检 逆变电源 告警记录 支路监测 核对放电 系统参数 充电参数 通讯参数 通道校准 输入口令：0 0 0 0 4. 在主菜单选直流监控项可进入充电监控屏。 4.1 数据显示第一屏（数值为模拟数据...
